Ряды данных

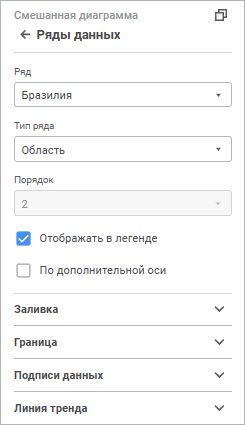

Для открытия группы параметров «Ряды данных»:

Для изменения типа ряда смешанных и лепестковых диаграмм в раскрывающемся списке «Тип ряда» выберите тип:

• Линия. Ряд будет отображаться в виде линии;

• Столбик. Ряд будет отображаться в виде столбика. Доступно только для смешанных диаграмм;

• Область. Ряд будет отображаться в виде закрашенной области.

Сглаживание линии используется для устранения эффекта ломаной линии, возникающего при построении линейных и лепестковых диаграмм, а также ряда типа «Линия» смешанной диаграммы.

Для сглаживания линейных рядов диаграммы установите флажок «Сглаживать линию».

Заливка ряда доступна для всех типов диаграмм, кроме линейной, а также для всех типов рядов, кроме «Линия».

Для настройки заливки ряда откройте раскрывающуюся палитру и выберите тип заливки в раскрывающемся списке:

Если в раскрывающемся списке «Ряд» выбрано значение «Все», то в зависимости от используемого типа заливки дополнительно будут доступны флажки:

• Выбор цвета. Флажок доступен для сплошной и неоднородной заливок. При установке флажка к диаграмме применяется заливка выбранным цветом;

• От, До. Флажки доступны для двухцветной заливки. При установке каждого из флажков к диаграмме применяется двухцветная заливка выбранными цветами.

Примечание. Если для какого-то ряда диаграммы задана своя заливка, то она сохраняется, независимо от состояния флажков. Для применения заданной заливки ко всей диаграмме нажмите кнопку «Для всех».

По умолчанию все флажки сняты.

Настройка границы ряда доступна для всех типов диаграмм, кроме линейной, а также для всех типов рядов, кроме «Линия».

Для настройки границы ряда данных задайте:

• Тип линии. Из раскрывающегося списка выберите тип линии;

• Цвет линии. Выберите цвет линии в раскрывающейся палитре;

• Толщина линии. Задайте требуемую толщину линии с помощью клавиатуры или редактора чисел.

Настройка линии ряда доступна для рядов линейной диаграммы, а также для рядов типа «Линия» в смешанной и лепестковой диаграммах.

Для настройки линии ряда данных задайте:

• Тип линии. Из раскрывающегося списка выберите тип линии;

• Цвет линии. Выберите цвет линии в раскрывающейся палитре;

• Толщина линии. Задайте требуемую толщину линии с помощью клавиатуры или редактора чисел.

Маркер - это отдельное значение массива данных, отображаемое в виде точки или фигуры.

Для настройки отображения маркеров ряда данных убедитесь, что установлен флажок «Маркеры» на панели параметров.

Настройка отображения маркеров доступна для рядов линейной диаграммы, а также для рядов типа «Линия» смешанной и лепестковой диаграмм. Перечисленные типы диаграмм должны быть двумерными.

Задайте параметры:

• Тип. Выберите в раскрывающемся списке тип маркера:

• Ромб. Маркеры отображаются в виде ромбов;

• Обратный треугольник. Маркеры отображаются в виде треугольников с вершинами, направленными вниз;

• Треугольник. Маркеры отображаются в виде треугольников с вершинами, направленными вверх;

• Круг. Маркеры отображаются в виде кругов;

• Квадрат. Маркеры отображаются в виде квадратов;

• Линия. Маркеры отображаются в виде штриха;

• Размер. Задайте размер маркеров в миллиметрах с помощью клавиатуры или редактора чисел;

• Автоматический поворот. Установите флажок для наклона маркеров по касательной к линии ряда диаграммы. При снятом флажке маркеры располагаются строго вертикально;

Примечание. Автоматический поворот маркеров доступен только для типа маркеров «Обратный треугольник», «Треугольник».

• Заливка. Укажите цвет заливки в раскрывающейся палитре. При необходимости укажите процент прозрачности заливки в поле «Непрозрачность». Для сброса заливки маркеров нажмите кнопку «Без цвета»;

• Граница. Настройте отображение границы:

• Тип. Выберите в раскрывающемся списке тип границы;

• Цвет. Выберите цвет однотонной заливки границы в раскрывающейся палитре:

• Толщина. Задайте толщину границы с помощью клавиатуры или редактора чисел.

После выполнения действий маркеры будут отображаться для ряда данных в соответствии с заданными параметрами.

При необходимости снимите флажок «Маркеры» для скрытия маркеров ряда данных на диаграмме.

Изменение порядка следования рядов на диаграмме доступно при снятом флажке «Привязать к источнику».

В раскрывающемся списке «Порядок» выберите порядок следования ряда на диаграмме. Нумерация рядов начинается с единицы. Порядок следования ряда на диаграмме устанавливает порядок его отображения в легенде.

Для настройки отображения ряда в легенде используйте флажок «Отображать в легенде». По умолчанию флажок установлен, и ряд в легенде отображается.

Подписи данных содержат сведения о рядах или отдельных точках данных и упрощают понимание диаграммы.

Для отображения подписей для выбранного ряда установите флажок «Подписи данных».

Подробное описание настройки подписи данных приведено в разделе «Подписи данных».

Дополнительная ось - вспомогательная ось значений, в которую могут быть помещены:

• значения рядов данных, значительно отличающиеся от значений других рядов;

• значения рядов, представленные на диаграмме в другом типе данных.

Для построения ряда по дополнительной оси значений установите флажок «По дополнительной оси». После установки флажка на панели настроек появится группа параметров «Ось значений дополнительная», предназначенная для настройки дополнительной оси.

Примечание. Построение ряда по дополнительной оси доступно для всех типов диаграмм, кроме лепестковой, круговой и кольцевой.

Подробное описание настройки дополнительной оси приведено в разделе «Оси диаграммы».

Линия тренда позволяет графически отображать тенденции данных и прогнозировать их дальнейшие изменения.

Для отображения линии тренда установите флажок «Линия тренда».

Примечание. Настройка линии тренда доступна для столбиковой, линейчатой, линейной, смешанной диаграммы и диаграммы с областями.

После установки флажка появится панель настройки параметров линии тренда:

Задайте параметры:

• Тип. Выберите в раскрывающемся списке тип линии тренда:

• Линейный. Применяется в самых простых случаях, когда точки ряда данных расположены близко к прямой. Линейный тип линии тренда применим для величины, которая увеличивается или убывает с постоянной скоростью;

• Логарифмический. Логарифмическая линия тренда хорошо описывает величину, которая вначале быстро растёт или убывает, а затем постепенно стабилизируется. Логарифмическая линия тренда может использоваться как для отрицательных, так и для положительных значений данных;

• Экспоненциальный. Экспоненциальная линия тренда - кривая линия, которую следует использовать, если скорость изменения данных непрерывно возрастает. Однако для данных, которые содержат нулевые или отрицательные значения, этот тип линии тренда неприменим;

• Степенной. Степенная линия тренда даёт хорошие результаты, если зависимость, которая содержится в данных, характеризуется постоянной скоростью роста. Примером такой зависимости может служить ускорение автомобиля за каждый интервал времени, равный одной секунде. Если в данных есть нулевые или отрицательные значения, использование степенной линии тренда невозможно;

• Среднее. Линия тренда проходит через среднее значение ряда данных. Такая линия тренда позволяет просмотреть динамику изменения рассматриваемой величины в зависимости от среднего значения;

• Пиковые значения. Строятся линии тренда: проходящая через максимальное значение ряда данных и проходящая через минимальное значение ряда данных;

• Вид линии. Из раскрывающегося списка выберите вид линии;

Примечание. Выбор вида линии тренда доступен только для двумерных типов диаграмм.

• Цвет линии. Выберите цвет линии в раскрывающейся палитре;

• Толщина линии. Задайте требуемую толщину линии с помощью клавиатуры или редактора чисел.

Для настройки отображения линии тренда в легенде используйте флажок «Отображать в легенде» . По умолчанию флажок установлен, и линия тренда в легенде отображается.

Для переопределения названия линии тренда в легенде установите флажок «Переопределить имя в легенде» и задайте новое название линии. Доступно только при установленном флажке «Отображать в легенде».

В зависимости от выбора типа линии тренда будут доступны дополнительные поля:

• Прогноз вперёд/Прогноз назад. Задайте требуемое количество шагов прогнозирования с помощью клавиатуры или редактора чисел. Данная настройка доступна для всех типов линий тренда, кроме «Среднее» и «Пиковые значения»;

• Пиковый интервал. Задайте требуемый интервал, на котором будут вычисляться пиковые значения ряда, с помощью клавиатуры или редактора чисел. Данная настройка доступна только для линий тренда типа «Пиковые значения».
