Оси диаграммы

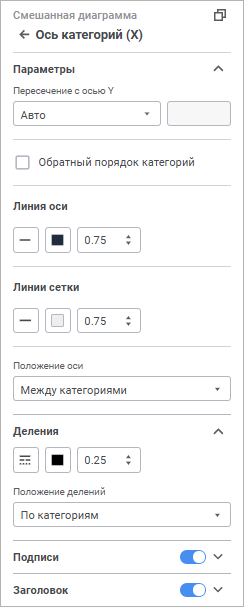

Для открытия группы параметров «Ось категорий (Х)», «Ось значений (Y)»:

Для открытия группы параметров «Ось значений (дополнительная)» выделите диаграмму, установите флажок «По дополнительной оси» для одного или нескольких рядов данных диаграммы в группе параметров «Ряды данных» затем выберите группу параметров на панели параметров.

Доступно:

• для оси категорий X для линейчатой диаграммы;

• для оси значений Y для столбиковой, линейной, смешанной диаграмм и диаграммы с областями;

• для оси значений дополнительной для столбиковой, линейчатой, линейной, смешанной диаграмм и диаграммы с областями;

• для оси значений для лепестковой диаграммы.

Выберите способ определения максимального и минимального значений оси из раскрывающегося списка:

• Авто. По умолчанию. Значение будет рассчитано автоматически, исходя из данных источника;

• Фиксированный. Задайте максимальное/минимальное значение в соответствующем поле.

Доступно для осей X и Y. Недоступно для лепестковой диаграммы.

В раскрывающемся списке «Пересечение с осью Y»/«Пересечение с осью X» укажите вариант размещения оси категорий X/оси значений Y:

• Авто. По умолчанию. Пересечение с осью Y/Х в минимальном значении;

• В заданной точке. Пересечение с осью Y/Х в заданной точке. Укажите значение точки в поле;

• В максимальном значении. Пересечение с осью Y/Х в максимальном значении. Подписи значений располагаются снаружи области построения.

Доступно для оси значений Y. Недоступно для лепестковой диаграммы.

Установите флажок «Расположить ось между категориями» для расположения оси между указанной точкой и следующей за ней. По умолчанию флажок снят.

Примечание. Флажок доступен при размещении оси Y «В заданной точке».

Недоступно для лепестковой диаграммы.

Для расположения категорий/значений оси в обратном порядке установите флажок «Обратный порядок категорий/значений». При обратном порядке категорий ось Y будет отображаться справа, дополнительная ось - слева. При обратном порядке значений ось X будет отображаться сверху. По умолчанию флажок снят.

Для настройки линий оси/сетки задайте:

• Тип линии. Из раскрывающегося списка выберите тип линии;

• Толщина линии. Задайте требуемую толщину линии с помощью клавиатуры или редактора чисел.

Доступно для оси категорий X для столбиковой, линейной, смешанной диаграмм и диаграммы с областями,  и для оси значений Y для линейчатой диаграммы.

Задайте положение оси, выбрав из раскрывающегося списка:

• По категориям. Ось категорий пересекается с осью значений в середине категории;

• Между категориями. Ось категорий пересекается с осью значений в начале категории. Значение по умолчанию.

Недоступно для лепестковой диаграммы.

Для отображения делений выберите из раскрывающегося списка линию.

Недоступно для лепестковой диаграммы.

Выберите цвет однотонной заливки линии в раскрывающейся палитре.

Недоступно для лепестковой диаграммы.

Задайте требуемую толщину линии с помощью клавиатуры или редактора чисел.

Доступно для оси категорий X для столбиковой, линейной, смешанной диаграмм и диаграммы с областями, а также для оси Y для линейчатой диаграммы.

Задайте положение делений, выбрав из раскрывающегося списка:

• По категориям. Деления располагаются посередине категории. Значение по умолчанию;

• Между категориями. Деления располагаются в начале категории.

Доступно для оси значений Y, дополнительной оси, оси категорий X столбиковой, линейчатой, линейной, смешанной диаграмм, диаграммы с областями и оси значений лепестковой диаграммы.

Для настройки расстояния между делениями выберите из раскрывающегося списка:

• Авто. Автоматический расчёт расстояния между делениями;

• Фиксировано. Задайте количество расстояний между делениями в поле;

• Гарантированная дистанция. Задайте расстояние между делениями в миллиметрах в поле;

• Другое. Выберите режим построения шкалы:

• Масштабирование кластеризацией. Режим используется при неравномерных данных, например, есть значения, равные 1 и 1000. Позволяет отображать данные с опусканием неинформативных интервалов шкалы. При этом получаемая шкала становится неравномерной, а график нагляднее.
  В поле задайте абсолютный шаг масштабирования, выражаемый в единицах шкалы. Если приращение следующего ряда относительно предыдущего больше заданного шага, то приращение на шкале ограничивается этим шагом, при этом ряды рассматриваются по возрастанию;

• Распределенное масштабирование. Данный режим аналогичен кластеризации, только шаг масштабирования в поле задается в процентах разницы между отсортированными двумя соседними рядами;

• Логарифмическая шкала. Значения шкалы вычисляются десятичным логарифмом в зависимости от имеющихся данных.

Выберите один из доступных шрифтов в раскрывающемся списке. При необходимости можно загрузить пользовательские шрифты.

Установите требуемый размер шрифта. Размер задаётся в пунктах, его можно выбрать из раскрывающегося списка или ввести с помощью клавиатуры. Диапазон допустимых значений: [8; 72].

Выберите цвет текста в раскрывающейся палитре.

Выберите начертание шрифта:

• B. Полужирное начертание;

• I. Курсивное начертание;

• U. Подчеркивание текста.

При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «B» и «I» даёт полужирное курсивное начертание.

Задайте угол поворота подписи с помощью клавиатуры или редактора чисел.

Доступен для оси X для столбиковой, линейной, смешанной диаграмм, диаграммы с областями и оси Y линейчатой диаграммы.

При установленном флажке интервалы между подписями будут рассчитаны автоматически.

Доступен для оси значений Y, дополнительной оси, оси категорий X столбиковой, линейчатой, линейной, смешанной диаграмм и диаграммы с областями, оси значений лепестковой диаграммы.

В раскрывающемся списке «Формат» выберите формат значений оси.

В зависимости от выбранного формата станут доступны дополнительные настройки отображения значений:

• при выборе формата значений «Числовой», «Денежный», «Процентный» или «Экспоненциальный» станет доступно поле «Десятичных знаков», в котором определите число отображаемых знаков после запятой с помощью редактора чисел или клавиатуры;

• при выборе формата значений «Денежный» станет доступен раскрывающийся список «Обозначение», в котором выберите требуемую валюту.

Доступен для оси значений Y, дополнительной оси, оси категорий X столбиковой, линейчатой, линейной, смешанной диаграмм и диаграммы с областями, оси значений лепестковой диаграммы.

Если на оси требуется отобразить большие значения, то их можно масштабировать. Таким образом, они будут занимать меньше пространства. Масштабирование выполняется по формуле: X = A * B, где A - исходное значение, B - коэффициент масштабирования. В раскрывающемся списке «Масштаб» выберите коэффициент масштабирования данных:

• Нет. По умолчанию. B = 1;

• Сотни. B = 0.01;

• Тысячи. B = 0.001;

• Миллионы. B = 0.000001;

• Миллиарды. B = 0.000000001;

• Триллионы. B = 0.000000000001.

Например, на оси отображаются значения: 45000, 46000 и так далее. После применения масштаба «Тысячи» на оси будут отображаться следующие значения: 45, 46 и так далее.

Выберите один из доступных шрифтов в раскрывающемся списке. При необходимости можно загрузить пользовательские шрифты.

Установите требуемый размер шрифта. Размер задаётся в пунктах, его можно выбрать из раскрывающегося списка или ввести с помощью клавиатуры. Диапазон допустимых значений: [8; 72].

Выберите цвет текста в раскрывающейся палитре.

Выберите начертание шрифта:

• B. Полужирное начертание;

• I. Курсивное начертание;

• U. Подчеркивание текста.

При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «B» и «I» даёт полужирное курсивное начертание.
