Легенда: Информационная панель

Легенда содержит названия и маркеры рядов данных на диаграмме. Порядок отображения рядов данных в легенде соответствует их порядку следования на диаграмме.

Примечание. В легенде отображаются только те ряды данных, для которых установлен флажок «Отображать в легенде».
После добавления правил условного форматирования в легенде будут отображаться цвета заливки рядов, заданные до применения правил условного форматирования.

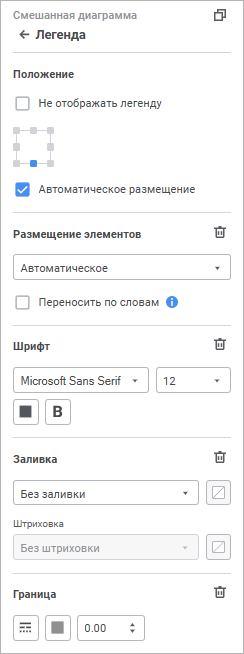

Для настройки легенды диаграммы используйте группу параметров «Легенда» боковой панели.

Для открытия группы параметров «Легенда»:

Выделите диаграмму.
Переведите кнопку «Настройки» на панели инструментов в активное состояние. По умолчанию боковая панель скрыта.
Выберите требуемую группу параметров.

Для настройки легенды диаграммы задайте параметры:

Выберите вариант расположения легенды относительно области диаграммы, выделив его мышью. Доступны варианты: в левом верхнем углу, по центру верхней границы, в правом верхнем углу, по центру правой границы, в правом нижнем углу, по центру нижней границы блока, в левом нижнему углу, по центру левой границы. При выборе варианта расположения будет автоматически установлен флажок «Автоматическое размещение легенды».

По умолчанию легенда отображается в положении «По центру нижней границы»:

Для скрытия легенды установите флажок «Не отображать легенду».

Определите настройки размещения элементов в легенде:

для задания варианта размещения элементов выберите требуемый вариант из раскрывающегося списка:

Автоматическое. По умолчанию. Количество строк и столбцов подбирается в зависимости от количества элементов легенды и её размеров;
В несколько столбцов. Укажите количество столбцов для размещения элементов легенды. При любом размере легенды будет использоваться заданное количество столбцов;
В несколько строк. Укажите количество строк для размещения элементов легенды. При любом размере легенды будет использоваться заданное количество строк;

Примечание. Для просмотра элементов диаграммы, которые не помещаются в легенде, используйте полосу прокрутки строк/столбцов.

для переноса слов в легенде установите флажок «Переносить по словам». Настройка используется только для варианта размещения элементов легенды «В несколько столбцов» со значением «1».

Возможные варианты отображения наименований элементов легенды:

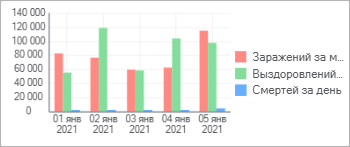

наименования элементов без переноса слов:

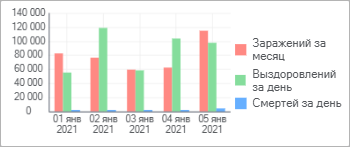

наименования элементов с переносом слов:

Для настройки шрифта задайте параметры:

Шрифт. Выберите один из доступных шрифтов в раскрывающемся списке. При необходимости можно загрузить пользовательские шрифты;
Размер шрифта. Установите требуемый размер шрифта. Размер задаётся в пунктах, его можно выбрать из раскрывающегося списка или ввести вручную. Диапазон допустимых значений: [8; 36];

Начертание. Выберите начертание шрифта:

B. Полужирное начертание;
I. Курсивное начертание;
U. Подчеркивание текста.

При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «B» и «I» даёт полужирное курсивное начертание.

Для настройки фона легенды выберите тип заливки в раскрывающемся списке:

Без заливки. Заливка не используется;
Сплошная заливка. Выберите в раскрывающейся палитре цвет однотонной заливки области построения. При необходимости укажите процент непрозрачности заливки;
Двухцветная заливка. Выберите в раскрывающейся палитре начальный и конечный цвета двухцветного градиента. При необходимости укажите угол наклона и процент непрозрачности заливки;
Заливка со штриховкой. Выполните действия:

Выберите цвет однотонной заливки в раскрывающейся палитре. При необходимости укажите процент непрозрачности заливки и цвета штриховки.
Выберите образец текстуры в раскрывающемся списке «Штриховка».
Выберите цвет штриховки в раскрывающейся палитре.

Для сброса заданных настроек и возврата к стилю по умолчанию нажмите кнопку «Удалить».
