Настройка оформления рабочего пространства

Нажмите кнопку «Параметры» на панели инструментов. После чего будет открыта боковая панель «Настройки рабочей области»:

Задайте параметры:

• Отображать сетку. Снимите флажок для скрытия сетки на рабочей области. По умолчанию флажок установлен, сетка отображается;

• Отображать пересечения. Установите флажок для отображения перегиба линий при пересечении прямых/угловых линий и стрелок на рабочей области:

По умолчанию флажок снят, пересечения прямых/угловых линий и стрелок отображаются без перегиба линий. Состояние флажка не сохраняется, при открытии рабочего пространства флажок всегда будет снят;

• Цвет фона/Цвет сетки. Выберите цвет фона/сетки в раскрывающейся палитре цветов.

Для скрытия/отображения сетки на рабочей области используйте клавишу G.

• на вкладке «Вид»:

• нажмите/отожмите кнопку «Сетка» для отображения/скрытия сетки в рабочей области. По умолчанию кнопка нажата, сетка отображается;

• установите/снимите флажок «Точки пересечения» для отображения/скрытия точек пересечения линий в рабочей области. По умолчанию флажок установлен, точки пересечения отображаются;

• установите/снимите флажок «Точки соединения» для отображения/скрытия точек соединения линий и объектов в рабочей области. По умолчанию флажок установлен, точки соединения отображаются;

• выполните команду «Параметры рабочего пространства» в контекстном меню рабочей области. Откроется окно «Параметры рабочего пространства»:

Определите параметры отображения фона рабочего пространства:

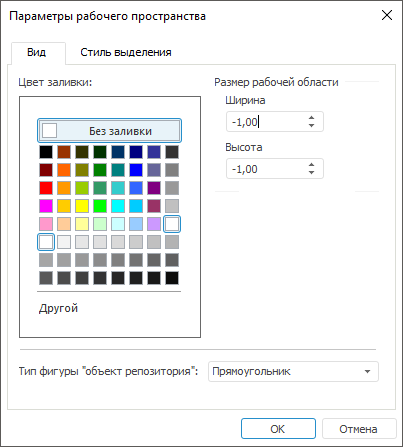

1. На вкладке «Вид»:

• Цвет заливки. В стандартной палитре цветов выберите цвет заливки. При выборе элемента «Без заливки» будет установлен прозрачный цвет фона. Для вызова расширенной палитры нажмите кнопку «Другой»;

• Размер рабочей области. Задайте ширину и высоту рабочего пространства. Если в качестве значений ширины и высоты проставлены значения «-1,00», то рабочее пространство считается неограниченным. При задании границ для перемещения по рабочему пространству можно использовать горячие клавиши;

• Тип фигуры «объект репозитория». В раскрывающемся списке выберите тип фигуры, который будет использоваться для объектов репозитория: прямоугольник, стрелка, двойная стрелка, выноска со стрелкой, выноска с двумя стрелками, эллипс, прямоугольник со скругленными углами, многоугольник, прямоугольная выноска, эллиптическая выноска, выноска со скругленным прямоугольником. По умолчанию используется прямоугольник;

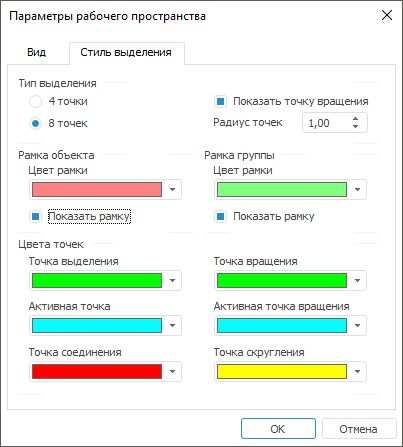

2. На вкладке «Стиль выделения»:

• Тип выделения. Задает количество отображаемых точек при выделении объекта: 4 или 8. При снятии флажка «Показывать точку вращения» у выделенного объекта на рабочей области не отображается точка вращения;

• Рамка объекта. Задает цвет рамки. При снятии флажка «Показывать рамку» у выделенного объекта рамка не отображается;

• Рамка группы. Задает цвет рамки группы. При снятии флажка «Показывать рамку» у выделенной группы рамка не отображается;

• Цвета точек. Задает цвет точек выделенного объекта. Цвета точек выделения являются глобальными для всех рабочих пространств в рамках одного профиля пользователя, то есть настройки во всех рабочих пространствах будут соответствовать последним измененным. Цвет можно определить для следующих точек:

• Точка выделения. Точки всех выделенных объектов при множественной отметке объектов, кроме точек активного объекта;

• Активная точка. Точки последнего выделенного объекта;

• Точка соединения. Точки соединения объектов;

• Точка вращения. Точки вращения всех предпоследних выделенных объектов;

• Активная точка вращения. Точка вращения последнего (активного) выделенного объекта;

• Точка скругления. Точки скругления выделенного объекта:

Используйте всплывающую панель с настройками оформления.

• для линии:

• для фигуры/изображения:

Задайте:

Параметры линии

Параметры фигуры/изображения

• выполните команду «Формат» в контекстном меню объекта. В открывшемся окне «Формат объектов» настройте оформление объекта;

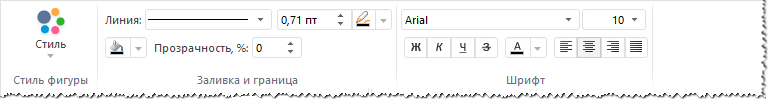

• перейдите на вкладку «Формат» ленты инструментов:

На вкладке «Формат» доступны следующие настройки оформления:

• Стиль. Содержит стили для настройки оформления объектов;

• Заливка и граница. В группе содержится набор параметров для настройки типа линии, толщины линии и её цвета, а также настройка цвета заливки;

• Шрифт. В группе содержатся стандартные настройки для шрифтов: размер, семейство шрифтов, начертание, выравнивание и цвет шрифта.

Для визуального выделения группы объектов можно изменить стиль их оформления. Для этого выделите объекты и нажмите кнопку «Стиль > Редактировать стиль» на вкладке «Формат» ленты инструментов:

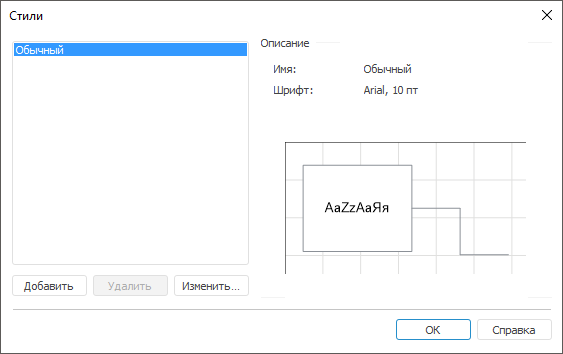

В открывшемся окне будет выведен список стилей с кратким описание. Для изменения стиля выделите стиль и нажмите кнопку «Изменить» после чего будет открыт диалог «Формат объектов», содержащий вкладки:

• Шрифт;

• Заливка;

• Тень;

• Размер;

• Линии;

• Текстовый блок;

• Блок изображения;

• Изображение.

Примечание. Для объектов типа «Связь» и «Линия» в окне «Формат объектов» отсутствуют вкладки «Заливка», «Тень» и «Размер».

Для применения стиля к объектам выделите их и выберите требуемый стиль в раскрывающемся списке «Стиль», расположенном на вкладе «Формат» ленты инструментов.
