Настройка выравнивания

Настройка позволяет задать отступы:

• области диаграммы от краев рабочего пространства;

• заголовка диаграммы от краев рабочего пространства (сверху, слева и справа) и от краев области построения (снизу);

• легенды от области диаграммы и от краев рабочего пространства.

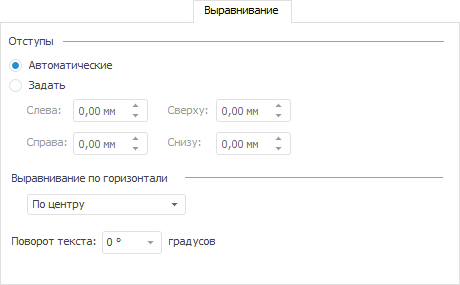

Задайте отступы области диаграммы, заголовка диаграммы или ее легенды в группе «Отступы», установив необходимый переключатель:

• Автоматический. Отступ между компонентами определяется автоматически;

• Задать. С помощью клавиатуры или редактора чисел задайте значения отступов между компонентами.

Определите параметры выравнивания заголовка диаграммы. Для этого выберите тип горизонтального выравнивания текста в раскрывающемся списке «Выравнивание по горизонтали»:

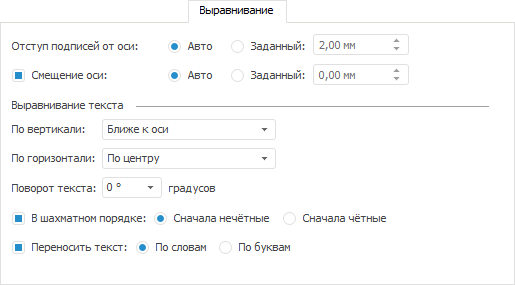

Определите параметры выравнивания текста подписи относительно оси. Для этого выберите тип выравнивания текста по вертикали и по горизонтали в группе «Выравнивание текста» в раскрывающихся списках «По вертикали» и «По горизонтали» соответственно.

Примечание. Для оси значений доступно только вертикальное выравнивание, для оси категорий и горизонтальное, и вертикальное. Горизонтальное актуально только для многострочных подписей.

Типы вертикального выравнивания:

• Ближе к оси. Текст размещается ближе к оси;

• По центру. Текст размещается по центру;

• Дальше от оси. Текст размещается дальше от оси.

Типы горизонтального выравнивания:

Для выравнивания текста в шахматном порядке установите флажок «В шахматном порядке» и определите порядок вывода подписей, установив необходимый переключатель:

• Сначала нечётные. Подписи нечётных делений шкалы размещаются ближе к оси;

• Сначала чётные. Подписи чётных делений шкалы размещаются ближе к оси.

Примечание. Выравнивание текста в шахматном порядке доступно только в настольном приложении. Параметры, заданные в настольном приложении, не применяются в веб-приложении.

Для переноса текста подписи по словам установите флажок «Переносить текст» выберите один из вариантов переноса текста: «По словам» или «По буквам». При снятом флажке перенос текста подписи осуществляться не будет.

Примечание. При задании способа переноса текста подписи учитывайте следующие особенности:
      • если в настольном приложении был установлен флажок «Переносить текст» и выбран любой из вариантов переноса текста, то в веб-приложении перенос текста будет осуществляться по словам;
      • если в настольном приложении флажок не был установлен, то в веб-приложении перенос текста подписи осуществляться не будет;
      • для китайского языка перенос текста осуществляется по иероглифам.

Для определения параметров наклона текста подписей осей задайте параметры наклона текста в группе «Поворот текста» с помощью регулятора угла (при этом в числовом поле ниже созданный угол отобразится в градусах) либо с помощью редактора чисел.

В приведенном ниже примере представлены диаграммы без наклона и с углом наклона подписей оси Y 45 градусов:

Определите отступы подписей оси от шкалы и смещение оси.

Примечание. Настройка отступов подписей оси от шкалы доступна только в настольном приложении. Параметры, заданные в настольном приложении, не применяются в веб-приложении.

Для задания отступов подписей оси от шкалы установите необходимый переключатель в группе «Отступ подписей от оси»:

• Авто. Отступ между текстом подписей оси и шкалой определяется автоматически;

• Заданный. С помощью клавиатуры или редактора чисел задайте значение отступа между текстом подписей оси и шкалой.

Определите смещение оси относительно области построения диаграммы.

Примечание. Настройка смещения оси доступна только в настольном приложении. Параметры, заданные в настольном приложении, не применяются в веб-приложении.

Для настройки смещения оси установите флажок «Смещение оси» и выберите вариант смещения:

• Авто. Смещение оси определяется равным длине деления внутри оси;

• Заданный. С помощью клавиатуры или редактора чисел задайте значение смещения оси. Значение может быть отрицательным.
  При заданном положительном значении ось смещается в противоположенную сторону от области построения. При отрицательном значении ось смещается внутрь области построения.

Определите параметры выравнивания текста легенды диаграммы. Для этого установите флажок «Текст в несколько строк» в группе «Выравнивание элементов». Далее в раскрывающемся списке «По вертикали» определите тип выравнивания текста относительно маркера ряда:

Пример выравнивания многострочного текста легенды по верхнему краю (изображение слева), по центу (изображение в центре) и по нижнему краю (изображение справа):
