В настольном приложении в диалогах, отвечающих за настройку размеров различных объектов платформы, размеры могут быть заданы как в метрической, так и в английской системах мер.
При настройке размеров объектов используются следующие единицы измерения:
| Наименование | Обозначение в русском языке | Обозначение в английском языке |
| Миллиметр | мм | mm |
| Дюйм | " | in |
| Point | пт | pt |
Сокращения отображаются в зависимости от текущих настроек языка продукта «Форсайт. Аналитическая платформа». Выбор единицы измерения обусловлен региональными настройками операционной системы. Если настроена американская система измерений, значения величин отображаются в дюймах, если метрическая - в миллиметрах.
При вводе величины в единицах измерения, не соответствующих текущим настройкам, значение переводится в единицы установленной системы измерения.
Настроена американская система измерений (в дюймах):
Вводим значение в единицах метрической системы измерений - в миллиметрах:
При установке курсора за пределами данного редактора значение переводится в дюймы из расчета 1 дюйм = 25,4 мм:
Если значение введено некорректно, то возвращается последнее корректное значение.
Для настройки толщины линий используется единица измерения point, равная 1/72 дюйма. Редактор настройки толщины линий выглядит следующим образом:

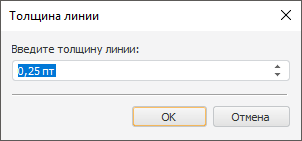

При нажатии на кнопку вызова раскрывающегося списка отобразится список, состоящий из значений толщины линии и соответствующих им изображений линии. Для настройки толщины линии можно воспользоваться представленными в данном списке значениями или установить свое. Для установки пользовательского значения толщины линии выберите пункт списка «Пользовательская». На экране появится следующий диалог:
В строке ввода можно установить значение толщины линий в дюймах или в миллиметрах. Независимо от того, какая система измерений установлена в региональных настройках, значения в миллиметрах и дюймах переведутся в единицы point при нажатии кнопки «ОК».
