Общие настройки оформления легенды

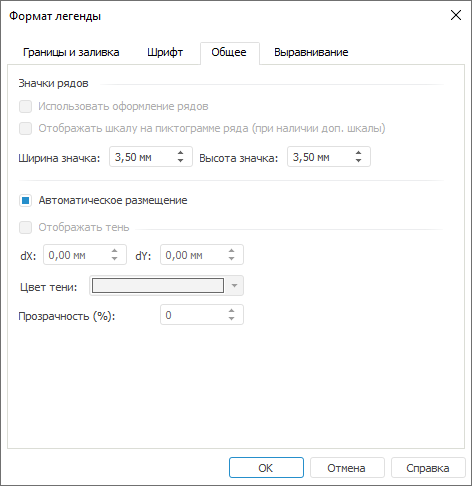

Для настройки общих параметров легенды перейдите на вкладку «Общее» окна «Формат легенды».

Совет. Для быстрой настройки формата легенды используйте вкладку «Легенда» боковой панели.

Для настройки ширины и высоты значков легенды задайте значение в редакторах чисел «Ширина значка» и «Высота значка» в группе «Значки рядов».

Для отображения тени легенды установите флажок «Отображать тень».

Далее настройте смещение тени по оси категорий (Х) и смещение тени по оси значений (Y) с помощью числовых редакторов «dX» и «dY» соответственно. В раскрывающейся палитре выберите цвет тени либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой».

При необходимости настройте прозрачность тени.

Для синхронизации толщины линий и размера маркеров значков рядов в легенде с оформлением рядов в области построения установите флажок «Использовать оформление рядов» в группе «Значки рядов».

Примечание. Параметр «Использовать оформление рядов» доступен только для легенд диаграмм, содержащих точечные и линейные ряды.

Настройка доступна, если хотя бы один ряд данных расположен по дополнительной оси.

Для отображения у каждого ряда оси, по которой расположен ряд, установите флажок «Отображать шкалу на пиктограмме ряда». После установки флажка в легенде будут отображаться значки осей:

По умолчанию флажок снят и значки осей не отображаются в легенде.

Примечание. Расположение ряда по дополнительной оси определяется в окне «Формат ряда данных».
