Настройка общих параметров диаграммы

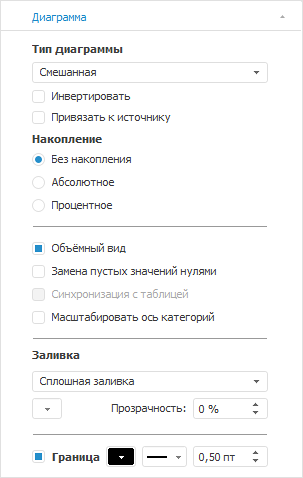

Для быстрой настройки формата ряда данных используйте вкладку «Диаграмма» боковой панели.

Доступны следующие настройки рядов диаграммы:

• настройки типа диаграммы;

• настройки границ и заливки и другие настройки.

При работе с диаграммами доступно:

• изменение типа диаграммы;

• настройка стиля диаграммы;

• настройка ориентации шкалы;

• настройка границы и заливки диаграммы;

• настройка шрифта и выравнивания подписей, подсказок и заголовков.

Для расширенной настройки формата ряда данных используйте окно «Параметры диаграммы».

В зависимости от типа диаграммы доступны:

• настройка осей;

• настройка легенды;

• настройка заголовков;

• настройка подписей данных;

• настройка всплывающих подсказок;

• настройка объемного вида диаграммы;

• настройка вторичной диаграммы;

• настройка дополнительных параметров.

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите диаграмму.

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Диаграмма».

Для изменения типа диаграммы:

• используйте ленту инструментов. Нажмите кнопку «Тип», расположенную на вкладке «Диаграмма» ленты инструментов;

• используйте вкладку «Диаграмма» боковой панели;

• используйте окно «Тип диаграммы».

Настройка доступна в экспресс-отчётах, а также в регламентных отчётах при условии, что источником данных является срез данных.

Для сохранения оформления рядов данных диаграммы установите флажок «Привязать к источнику». После установки флажка оформление рядов данных не будет меняться при изменении отметки в измерении.

Примечание. При работе со смешанной диаграммой ряды линейного типа будут отображаться на переднем плане относительно других типов рядов.

Для отображения пустых значений на диаграмме в виде нулевых установите флажок «Замена пустых значений нулями». По умолчанию флажок снят, то есть пустые значения не заменяются нулями, и отображается разрыв области диаграммы.

На диаграмме слева пустые значения заменяются нулями, на диаграмме справа - не отображаются:

Для настройки фона диаграммы в раскрывающемся списке «Заливка» укажите тип заливки фона:

• Нет. Заливка фона диаграммы не будет использоваться;

• Сплошная заливка. Для выбора цвета однотонной заливки укажите цвет заливки в раскрывающейся палитре. В настольном приложении также доступна настройка прозрачности фона диаграммы.

• Градиентная заливка. Для выбора цвета заливки фона диаграммы двухцветным градиентом укажите начальный и конечный цвета градиента в раскрывающихся палитрах. При необходимости укажите угол наклона и процент прозрачности градиента в полях «Угол» и «Прозрачность».

Примечание. При задании прозрачности сплошной или градиентной заливки учитывайте, что 100% соответствует полной прозрачности (фон диаграммы данных станет невидимым), 0% соответствует полной непрозрачности.

Для отображения границы диаграммы установите флажок «Граница» и задайте настройки цвета и толщины линии границы. В настольном приложении также доступна настройка типа линии для границы ряда данных.

Доступно для рядов линейной, точечной, смешанной диаграмм, гистограммы и диаграммы с областями.

Для изменения ориентации шкал установите флажок «Инвертировать». При этом ось X будет ориентирована снизу вверх, а ось Y слева направо. Также будет инвертирован порядок отображения рядов в легенде. При снятом флажке ориентация шкал и порядок рядов в легенде вернутся к исходному виду.

Доступно для рядов линейной, смешанной диаграммы, гистограммы и диаграммы с областями.

В группе «Накопление» укажите используемый тип накопления, установив один из переключателей:

• Без накопления. Диаграмма отображает абсолютные значения ряда;

• Абсолютное. Диаграмма отображает значения с накоплением, позволяя оценить вклад каждого значения в общую сумму;

• Процентное. Диаграмма отображает значения в процентном стиле, позволяя оценить долю каждого значения в общей сумме.

Доступно для рядов линейной, круговой, смешанной диаграммы, гистограммы и диаграммы с областями.

Для отображения диаграммы в объемном виде установите флажок «Объемный вид».

Для синхронизации отображения диаграммы с таблицей данных установите флажок «Синхронизация с таблицей». После установки флажка станет доступно масштабирование диаграммы.

Примечание. Настройка доступна только в настольном приложении для инструментов «Аналитические запросы (OLAP)» и «Аналитические панели» для линейной диаграммы, гистограммы, диаграммы с областями и смешанной диаграммы.

Масштабирование позволяет изменять размер отображаемого участка диаграммы с сохранением пропорций.

Для выполнения масштабирования выделите с помощью мыши участок диаграммы, который необходимо увеличить. Диаграмма автоматически перестроится. В области построения будет отображаться тот участок, который был выделен. Для возвращения диаграммы к исходному виду нажмите кнопку в области построения диаграммы.

При работе с синхронизацией имеются ограничения:

• настройка доступна в настольном приложении для рядов линейной, смешанной диаграммы, гистограммы и диаграммы с областями в двумерном виде;

• настройка доступна при расположении представлений данных (диаграммы и таблицы) вертикально или горизонтально;

• настройка не доступна при работе с диаграммами регламентного отчета.

Масштабирование позволяет изменять размер отображаемого участка диаграммы с сохранением пропорций.

Масштабирование оси категорий применяется для управления отображением области диаграммы.

Примечание. Настройка доступна только в веб-приложении для инструментов «Аналитические запросы (OLAP)» и «Аналитические панели» для линейной диаграммы, гистограммы, объемной гистограммы с группами, диаграммы с областями, смешанной диаграммы и ступенчатой диаграммы.

Для начала работы с масштабированием оси категорий включите отображение «скроллера». Для этого:

• установите флажок «Масштабирование оси категорий» на вкладке «Диаграмма» боковой панели;

• нажмите кнопку «Масштабировать ось категорий», расположенную на вкладке «Диаграмма» ленты инструментов.

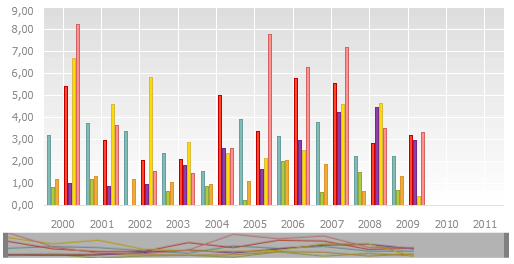

После установки флажка под областью диаграммы будет отображен «скроллер», станет доступно масштабирование диаграммы:

Для выполнения масштабирования наведите указатель мыши к границе «скроллера». Указатель примет вид двунаправленной стрелки:

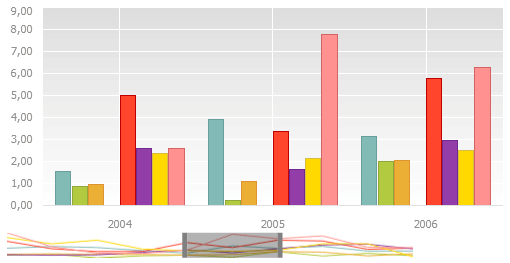

Нажмите кнопку мыши и, удерживая ее, передвиньте границу. Диаграмма автоматически перестроится. В области построения диаграммы будет отображаться участок, соответствующий участку «скроллера»:

Для перемещения «скроллера» наведите на него указатель мыши. Указатель примет вид четырехнаправленной стрелки:

Нажмите кнопку мыши и, удерживая ее, передвиньте участок «скроллера» в необходимую позицию. В области построения отобразится соответствующий участок диаграммы.

Для быстрого выполнения масштабирования наведите указатель мыши на «скроллер» или на область диаграммы и прокрутите колесико мыши вверх для увеличения масштаба, вниз - для уменьшения масштаба.

Для возвращения диаграммы к исходному виду:

• снимите флажок «Масштабирование оси категорий»;

• передвиньте границы «скроллера» в исходное положение.

По умолчанию отображение «скроллера» отключено.

Ниже приведен пример ступенчатой диаграммы, в которой для ряда «2005» установлено положение ступеньки «Слева» (от точки «B» к точке «A»), для ряда «2006» - «По центру» (от точки «B» к точке «A» и к точке «C») и для ряда «2007» - «Справа» (от точки «A» к точке «B»):

Примечание. Настройка положения ступеньки также доступна на вкладке «Ряды данных» боковой панели.
