Подписи данных

Доступны следующие настройки подписей:

• положение подписи;

• направление подписи;

• тип подписи. Доступно только в веб-приложении инструментов «Аналитические запросы (OLAP)» и «Аналитические панели»;

• текст подписи;

• шрифт подписи.

Для расширенной настройки подписей данных используйте окно «Подписи данных».

Примечание. Расширенные настройки, заданные в настольном приложении, передаются в веб-приложение, кроме настроек границ и заливки подписей данных.

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите диаграмму.

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Подписи данных».

В зависимости от выбранного типа диаграммы в раскрывающемся списке «Положение» доступны различные варианты расположения подписей данных:

• для всех типов рядов доступны варианты «Автоматически», «В центре» и «Другие настройки»;

• для столбика и сектора доступны варианты «У вершины, внутри», «У вершины, снаружи» и «У основания, внутри»;

• для линии, области и точки доступны варианты «Справа», «Слева», «Сверху» и «Снизу».

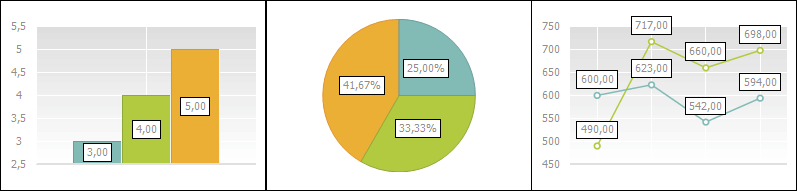

Ниже приведен пример отображения подписей данных с разными настройками расположения для гистограммы («В центре», «У вершины, внутри», «У вершины, снаружи» и «У основания, внутри» соответственно):

Совет. Для быстрой настройки положения подписей данных для диаграммы нажмите кнопку «Подписи данных», расположенную в группе «Вид» на вкладке «Диаграмма» ленты инструментов. В раскрывающемся меню кнопки выберите вариант расположения подписей. При выборе варианта «Настройки подписей данных» в веб-приложении будет отображена вкладка «Подписи данных» на боковой панели, а в настольном приложении откроется окно «Параметры диаграммы» на вкладке «Подписи данных».

Текст подписей по умолчанию располагается горизонтально. При необходимости текст может быть расположен под углом 90 или 270 градусов. Для изменения расположения текста выберите необходимый вариант в списке «Направление».

Изменение направления текста подписи недоступно, если в качестве положения подписей выбран вариант «Другие настройки».

Для подписи может быть задан произвольный текст, шаблон или использовано сочетание текста с шаблонами. Для ввода текста и шаблонов используйте поле «Текст».

Для добавления шаблона в текст подписи:

1. Нажмите кнопку «Добавить шаблон».

2. В раскрывающемся списке выберите один из доступных шаблонов текста.

Выбранный шаблон будет вставлен после позиции курсора.

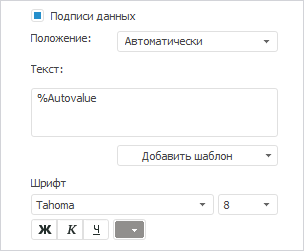

Задайте настройки шрифта:

Примечание. Настройка точности подписи доступна только в веб-приложении и только для отдельного ряда данных.

Для задания точности отображения числовых значений в подписях данных используйте поле «Точность». По умолчанию значения отображаются с точностью до двух знаков после запятой.

Примечание. Доступно только в веб-приложении инструментов «Аналитические запросы (OLAP)» и «Аналитические панели» для визуализатора «Диаграмма».

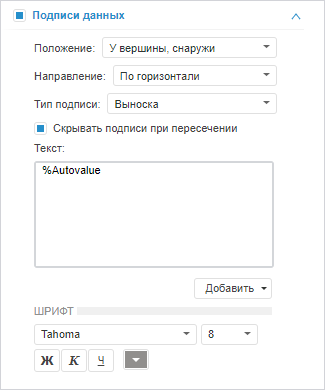

Для определения типа подписей данных используйте раскрывающийся список «Тип подписи»:

В списке «Тип подписи» выберите необходимый тип отображения подписей данных:

• Простая. Подпись отображается в виде метки, не соединенной линией с рядом (установлен по умолчанию);

• Выноска. Подпись отображается в виде выноски, соединенной линией с рядом;

• Указатель. Подпись отображается в виде указателя, соединенного линией с рядом.

Для круговых и кольцевых диаграмм для варианта расположения подписи данных «У вершины снаружи» для типов подписей «Выноска» и «Указатель» доступен флажок «Скрыть подписи при пересечении».

Отображение круговой диаграммы, если флажок «Скрыть подписи при пересечении» снят:

Отображение круговой диаграммы, если флажок «Скрыть подписи при пересечении» установлен:

В результате будет использоваться новый механизм размещения подписей данных, который позволяет предотвратить их пересечение.

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите диаграмму.

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Ряды данных».

4. Выберите требуемый ряд данных.

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите диаграмму.

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Линии уровня».

Задайте настройки шрифта:

Для смены или добавления шаблона в текст подписи:

1. Нажмите кнопку «Добавить», расположенную рядом с многострочным полем ввода.

2. В раскрывающемся списке выберите шаблон текста подписи линии уровня:

• %Computation. В качестве подписи линии уровня будет использоваться шаблон «Функция».
  В зависимости от выбранного типа подписи в области построения диаграммы подпись линии уровня будет отображаться в виде:

• Константа;

• <Наименование функции>;

• %Value. В качестве подписи линии уровня будет использоваться шаблон «Значение».
