Линии уровня

Линия уровня - линия в области построения диаграммы, перпендикулярная заданной оси.

Настройка линий уровня доступна для всех типов диаграмм, кроме круговой и кольцевой.

Примечание. Сетка области построения диаграммы также строится из линий уровня. Для настройки основных линий уровня в области построения используйте вкладку «Вид» окна «Формат оси» в настольном приложении и группу настроек «Линии сетки» на вкладке «Ось значений» боковой панели в настольном и веб-приложениях.

Предусмотрены следующие подходы к настройке линии уровня:

Для быстрой настройки линии уровня используйте вкладку «Линии уровня» на боковой панели.

Доступны следующие операции над линиями уровня:

добавление и удаление линии уровня;
настройка линии уровня;
отображение подписи линии уровня.

Для расширенной настройки формата линии уровня используйте вкладку «Уровни» окна «Формат оси».

Быстрая настройка линии уровня

Для настройки линии уровня используйте вкладку «Линии уровня» на боковой панели.

Убедитесь, что боковая панель отображается.
В рабочей области выделите диаграмму.

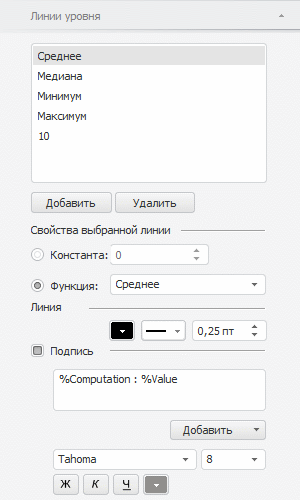

Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Линии уровня».

Примечание. С помощью вкладки «Линии уровня» боковой панели доступна работа только с линиями уровня, перпендикулярными оси значений (Y).

Для добавления линии уровня нажмите кнопку «Добавить» и задайте настройки в группе параметров «Свойства выбранной линии» и «Линия».

Для удаления выбранной линии уровня нажмите кнопку «Удалить».

Для настройки типа подписи для линии уровня, выбранной в списке, установите один из переключателей в области «Свойства выбранной линии»:

Константа. Задайте значение линии уровня с помощью клавиатуры или редактора чисел;
Функция. В раскрывающемся списке выберите функцию, исходя из значения которой будет строиться линия уровня. Доступны следующие виды функций: «Максимум», «Минимум», «Сумма», «Медиана» или «Среднее».

При необходимости настройте параметры линии уровня: цвет, тип и толщину линии уровня.

Для отображения подписи линии уровня установите флажок «Подпись».

Подробное описание настройки подписи линии уровня приведено в разделе «Подписи данных».
