Диаграмма «Демографические потери»

Пример диаграммы, отображающей демографические потери:

Подготовка источников данных

В качестве источника данных для построения диаграммы потребуется стандартный куб, содержащий:

• календарный справочник;

• справочник НСИ, содержащий критерии, влияющие на динамику численности населения;

• справочник НСИ, содержащий данные о динамике численности населения.

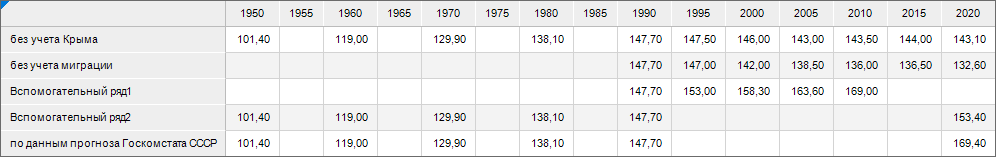

Срез данных куба «Демографические потери» в виде таблицы имеет вид:

Построение диаграммы

После добавления источника данных создайте линейную диаграмму с абсолютными значениями и задайте следующие настройки:

Примечание. При настройке диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

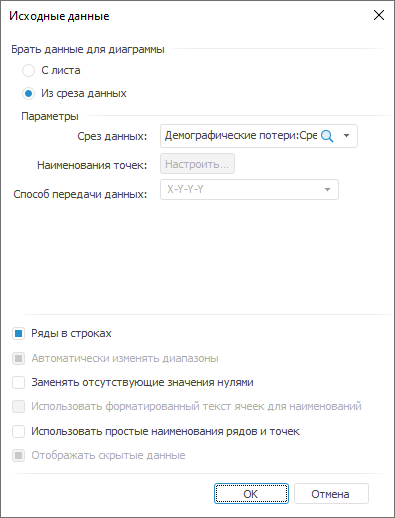

1. В окне «Исходные данные» задайте настройки:

1. Установите переключатель «Из среза данных».

2. Выберите срез «Демографические потери: Срез 1» в раскрывающемся списке «Срез данных».

3. Нажмите кнопку «ОК»:

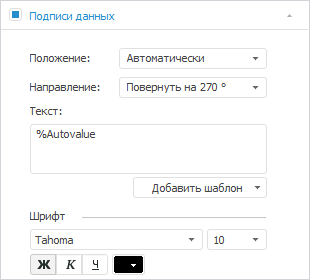

2. На вкладке «Подписи данных» в разделе «Формат» на боковой панели:

1. Установите флажок «Подписи данных».

2. Выберите положение подписей данных «Автоматически» в раскрывающемся списке «Положение».

3. Установите направление подписей данных «Повернуть на 270°» в раскрывающемся списке «Направление».

4. Настройте подписи данных: размер шрифта - 10, цвет - 0 0 0 в формате RGB, начертание - полужирное:

3. На вкладке «Ряды данных» в разделе «Формат» на боковой панели:

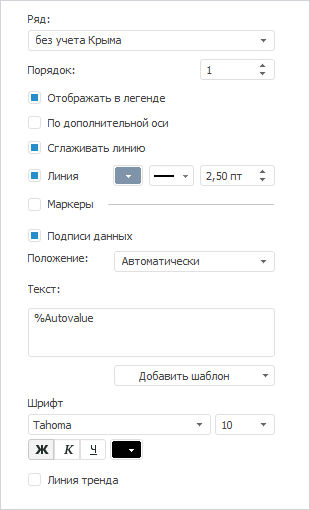

1. Выберите ряд «без учета Крыма» в раскрывающемся списке «Ряд» и задайте настройки:

• убедитесь, что для поля «Порядок» задано значение «1»;

• установите флажок «Сглаживать линию»;

• настройте линию ряда: цвет - 127 148 169 в формате RGB, толщина - 2.5 пт;

• снимите флажок «Маркеры»:

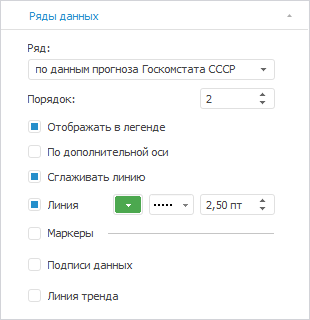

1. 2. Выберите ряд «по данным прогноза Госкомстата СССР» в раскрывающемся списке «Ряд» и задайте настройки:

   • задайте для поля «Порядок» значение «2»;

   • установите флажок «Сглаживать линию»;

   • настройте линию ряда: тип - штриховая линия, цвет - 76 168 79 в формате RGB, толщина - 2.5 пт;

   • снимите флажки «Маркеры» и «Подписи данных»:

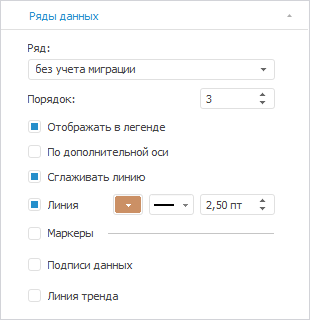

1. 3. Выберите ряд «без учета миграции» в раскрывающемся списке «Ряд» и задайте настройки:

   • убедитесь, что для поля «Порядок» задано значение «3»;

   • установите флажок «Сглаживать линию»;

   • настройте линию ряда: цвет - 203 144 101 в формате RGB, толщина - 2.5 пт;

   • снимите флажки «Маркеры» и «Подписи данных»:

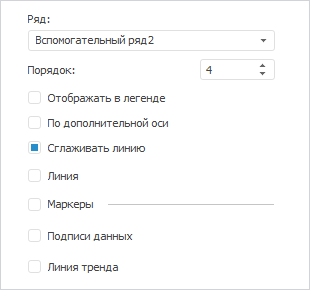

1. 4. Выберите ряд «Вспомогательный ряд2» в раскрывающемся списке «Ряд» и задайте настройки:

   • выберите в раскрывающемся списке «Порядок» значение «4»;

   • установите флажок «Сглаживать линию»;

   • снимите флажки «Отображать в легенде», «Линия», «Маркеры» и «Подписи данных»:

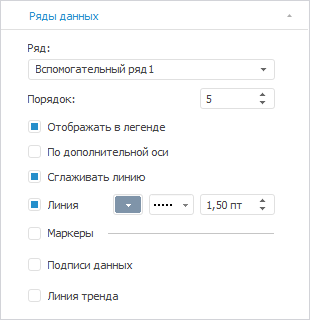

1. 5. Выберите ряд «Вспомогательный ряд1» в раскрывающемся списке «Ряд» и задайте настройки:

   • убедитесь, что для поля «Порядок» задано значение «5»;

   • установите флажок «Сглаживать линию»;

   • настройте линию ряда: тип - штриховая линия, цвет - 127 148 169 в формате RGB;

   • снимите флажки «Маркеры» и «Подписи данных»:

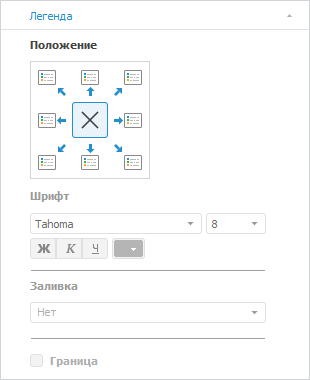

3. На вкладке «Легенда» в разделе «Формат» на боковой панели выберите вариант расположения легенды «Легенда не отображается»:

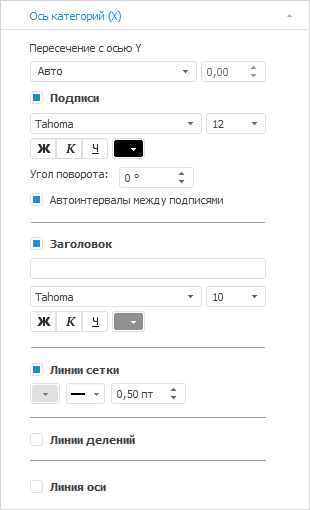

4. На вкладке «Ось категорий (Х)» в разделе «Формат» на боковой панели:

• настройте подписи делений оси: размер шрифта - 12, цвет - 0 0 0 в формате RGB;

• установите флажок «Линии сетки» и настройте линии сетки: цвет - 224 224 224 в формате RGB:

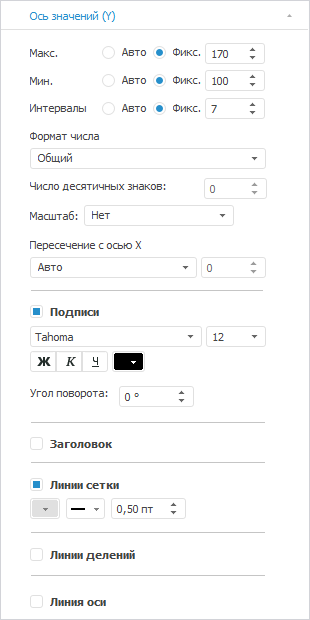

5. На вкладке «Ось категорий (Y)» в разделе «Формат» на боковой панели:

• выберите способ расчёта максимального значения, установите переключатель «Фикс.», и задайте значение «170»;

• выберите способ расчёта минимального значения, установив переключатель «Фикс.», и задайте значение «100»;

• выберите способ расчёта интервалов, установив переключатель «Фикс.», и задайте значение «7»;

• настройте подписи делений оси: размер шрифта - 12, цвет - 0 0 0 в формате RGB;

• настройте линии сетки: цвет - 224 224 224 в формате RGB:

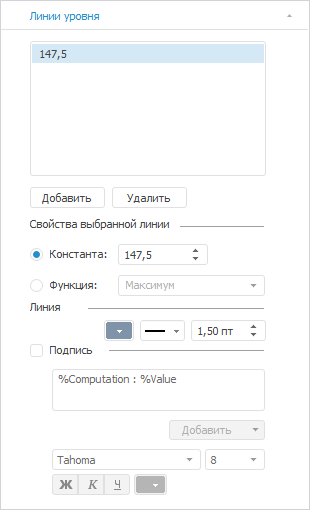

6. На вкладке «Линии уровня» в разделе «Формат» на боковой панели:

   1. Нажмите кнопку «Добавить».

   2. Убедитесь, что установлен переключатель «Константа» и задано значение «147.5».

   3. Настройте линию уровня: цвет - 127 148 169 в формате RGB, толщина - 1.5 пт:

8. При необходимости настройте всплывающие подсказки на вкладке «Подсказки» в разделе «Формат» на боковой панели.

9. Выполните настройки по оформлению диаграммы.

Оформление диаграммы

После построения диаграммы выполните настройки по оформлению:

Примечание. При настройке оформления диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

1. Добавьте заголовок диаграммы «Демографические потери России после распада СССР - 25 млн человек» и задайте настройки формата: размер шрифта - 16, цвет - 0 0 0 в формате RGB.

2. Добавьте подзаголовок диаграммы и задайте настройки формата:

1. Дважды щелкните по заголовку.

2. Добавьте подзаголовок «Население РФ к концу 2021 г. могло быть более 169 млн человек, следует из данных прогноза Госкомстата от 1990 г.».

3. Выделите текст подзаголовка и выполните команду «Формат» контекстного меню.

4. В окне «Формат» задайте настройки: размер шрифта - 12, цвет - 0 0 0 в формате RGB.

3. Создайте коридоры диаграммы для отображения разветвление ряда по разным вариантам оценки численности:

1. Добавьте первый коридор и задайте его настройки:

1. Выберите ряд «по данным прогноза Госкомстата СССР» в раскрывающемся списке «Ряд 1»;

2. Выберите ряд «Вспомогательный ряд2» в раскрывающемся списке «Ряд 2»;

3. Задайте настройки заливки коридора: тип - сплошная заливка, цвет - 237 191 185 в формате RGB, прозрачность - 46.

2. Добавьте второй коридор и задайте его настройки:

1. Выберите ряд «Вспомогательный ряд2» в раскрывающемся списке «Ряд 1»;

2. Выберите ряд «без учета Крыма» в раскрывающемся списке «Ряд 2»;

3. Задайте настройки заливки коридора: тип - сплошная заливка, цвет - 237 166 140 в формате RGB, прозрачность - 46.

4. Выполните настройку линии уровня для оси Y для ограничения линии уровня смертности. Для этого в группе параметров «Ограничить длину» установите флажки «От» и «До», задав в соответствующих редакторах значения крайних точек линии уровня «1990» и «2020».

5. Удалите с диаграммы подписи данных после значения «147,7» с помощью команды контекстного меню «Удалить подпись данных».

6. Добавьте текстовый блок для добавления комментариев к историческим вехам. Для этого выполните следующие действия:

1. В текстовом блоке введите текст «1-ое "эхо войны" урбанизация».

2. Выделите текстовый блок и выполните команду «Свойства объекта» контекстного меню.

3. В окне «Свойства объекта»:

• задайте в поле «Угол поворота» значение «270°»;

• установите флажок «Прозрачность».

4. Разместите блок на диаграмме.

Аналогично выполните вставку и настройку для текстовых блоков «2-ое "эхо войны"экономический кризис и падение уровня жизни постиндустривальный демограф. переход, западная культура» и «эхо 90-х пандемия COVID-19».

7. Добавьте текстовые блоки на диаграмму для пояснения. Для этого выполните следующие действия:

1. В текстовом блоке введите текст «16 млн спад рождаемости».

2. Выделите часть комментария и выполните команду «Формат» контекстного меню.

3. В окне «Формат» задайте значение размера шрифта «11». На вкладке «Отступы и интервалы» задайте выравнивание «По правому краю».

Для второй части комментария повторите действия и задайте значение размера шрифта «10».

4. Выделите текстовый блок и выполните команду «Свойства объекта» контекстного меню.

5. В окне «Свойства объекта» установите флажок «Прозрачность».

6. Разместите блок на диаграмме.

Аналогично выполните вставку и настройку для текстового блока «10 млн рост смертности».

8. Постройте с помощью линий квадратную скобку.

9. Около скобки расположите:

• текстовый блок с текстом «Численность населения России, на конец 2021 г.»:

1. Выделите текст и выполните команду «Формат» контекстного меню.

2. В окне «Формат» задайте значение размера шрифта «8».

3. Выделите текстовый блок и выполните команду «Свойства объекта» контекстного меню.

4. В окне «Свойства объекта» установите флажок «Прозрачность».

5. Разместите блок на диаграмме.

Аналогично выполните вставку и настройку для текстовых блоков «По данным прогноза Госкомстата СССР», «*171,9 млн чел - с учетом Крыма», «демографические потери населения», «*1 млн чел - от пандемии COVID-19», «фактическим данным Росстата (с учетом Крыма)», «без учета Крыма», «без учета миграции (+10,5 млн чел)», «Примечания: 1) потери населения - разница между потенциальной численностью населения России к концу 2021 г. (по данным прогноза Роскомстата СССР от 1990 г.) и фактической; 2) оценка консервативная: без учета повышенной миграции в период с 1990 г. потери населения значительно выше 25 млн человек.»;

• фигуру «Прямоугольник» с текстом «169,4 млн»:

1. Выделите фигуру и выполните команду «Формат» контекстного меню.

2. В окне «Формат» задайте настройки: размера шрифта - 12, начертание - жирный, цвет текста - 255 255 255 в формате RGB, цвет заливки фона - 76 168 79 в формате RGB, тип линии - без линии.

3. Разместите блок на диаграмме.

Аналогично выполните вставку и настройку для блоков с текстом «-26,3 млн», «143,1 млн», «132,6 млн», задав цвет заливки фона - 76 168 79,127 148 169,203 144 101 в формате RGB;

• фигуру «Прямоугольник» с текстом «145,6 млн»:

1. Выделите фигуру и выполните команду «Формат» контекстного меню.

2. В окне «Формат» задайте настройки: размера шрифта - 12, начертание - жирный, цвет текста -  27 148 169 в формате RGB, цвет заливки фона - 255 255 255 в формате RGB, тип линии - без линии.

3. Разместите блок на диаграмме.

В результате выполнения действий будет построена представленная диаграмма.
