Коридор диаграммы

Коридор диаграммы - выделенная часть области построения, находящаяся между двумя рядами линейной диаграммы. Доступно создание нескольких коридоров.

Пример коридора со сплошной заливкой (вверху) и коридора с градиентной заливкой (внизу):

В инструментах «Анализ временных рядов» и «Моделирование и прогнозирование» (в веб-приложении) доступно быстрое добавление коридора на диаграмму. Для добавления коридора нажмите кнопку

«Коридоры диаграмм» на вкладке «Диаграмма» ленты инструментов. Коридор будет добавлен между прогнозным рядом и доверительными границами. Коридор будет отображаться, если прогнозный ряд и ряды доверительных границ присутствуют на диаграмме. В инструменте «Моделирование и прогнозирование» в настольном приложении коридоры на диаграмму добавляются автоматически.

Быстрая настройка коридора диаграммы

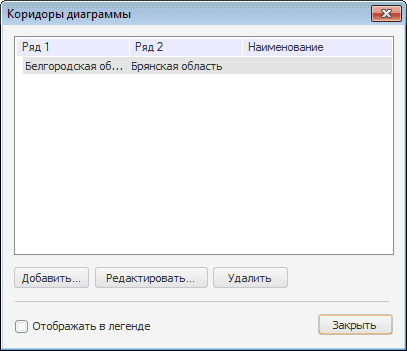

Для настройки коридоров диаграммы используйте окно «Коридоры диаграммы».

Примечание. Настройка коридора диаграммы доступна только в настольном приложении для линейных диаграмм. Коридоры, добавленные на диаграмму в настольном приложении, будут отображаться в веб-приложении.

Для вызова окна «Коридоры диаграммы»

В окне «Коридоры диаграммы» доступны следующие операции:

Для добавления коридора диаграммы:

нажмите кнопку «Добавить»;
нажмите клавишу INSERT;
выполните команду контекстного меню «Добавить»;
дважды щёлкните по свободному от элементов пространству.

После выполнения одного из действий будет открыто окно «Свойства коридора диаграммы». После добавления коридора становятся доступными кнопки «Удалить» и «Редактировать».

Для изменения свойств выбранного коридора диаграммы:

нажмите кнопку «Редактировать»;
выполните команду контекстного меню «Редактировать»;
дважды щёлкните по выбранному коридору.

Для редактирования коридора будет открыто окно «Свойства коридора диаграммы».

Примечание. Редактирование доступно, только когда выделен один коридор из списка.

Для удаления одного или нескольких выбранных коридоров диаграммы:

нажмите кнопку «Удалить»;
нажмите клавишу DELETE;
выполните команду контекстного меню «Удалить».

После выполнения действия появится запрос на подтверждение выполняемой операции.

Для отображения коридора во внешней или внутренней легенде диаграммы:

установите флажок «Отображать в легенде» в окне «Свойства коридора диаграммы»;
в окне «Коридоры диаграммы» выделите ряд и установите флажок «Отображать в легенде».

После выполнения действия выбранный коридор диаграммы будет отображаться в легенде диаграммы.

В списке содержатся все коридоры, определенные на диаграмме. Возможен выбор одного или нескольких коридоров (с зажатой клавишей CTRL).
