Диаграмма «Доходы бюджета»

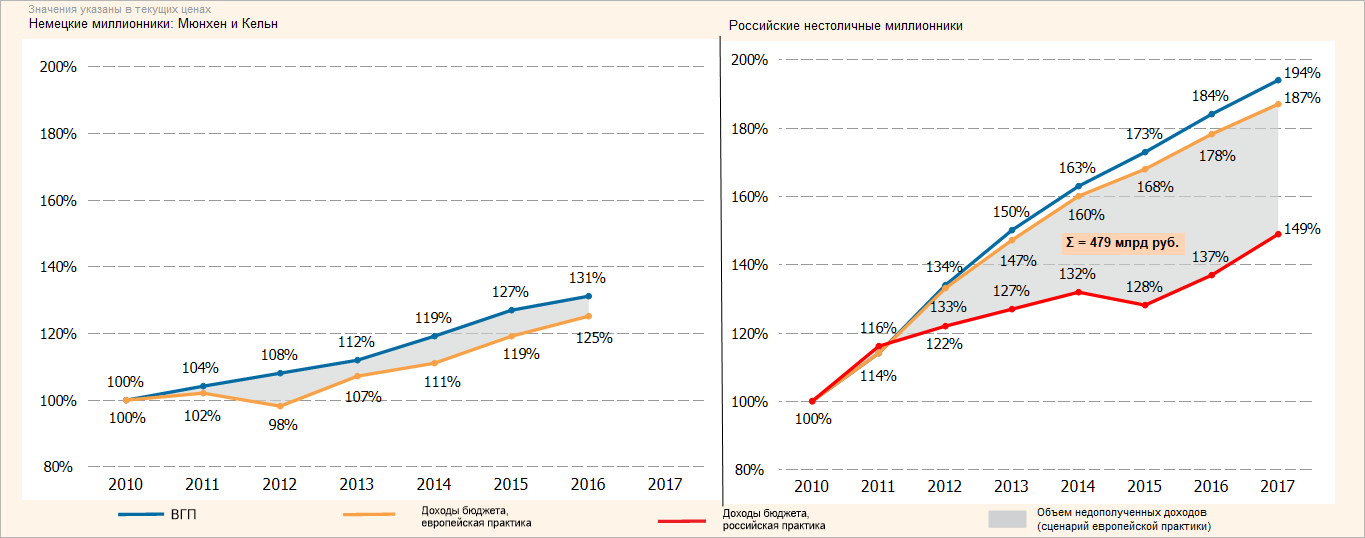

Пример диаграммы, отображающей доходы бюджета:

Подготовка источников данных

В качестве источников данных потребуются:

1. Для построения диаграммы «Немецкие миллионники» стандартный куб, содержащий:

• календарный справочник;

• справочник НСИ с перечнем сравниваемых практик;

• справочник НСИ с данными ВГП и доходах бюджета, европейская практика.

Срез данных куба «Немецкие миллионники» в виде таблицы имеет вид:

2. Для построения диаграммы «Российские нестоличные миллионники» стандартный куб, содержащий:

• календарный справочник;

• справочник НСИ с перечнем сравниваемых практик;

• справочник НСИ с данными ВГП и доходах бюджетов, европейской и российской практик.

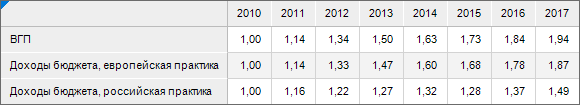

Срез данных куба «Российские нестоличные миллионники» в виде таблицы имеет вид:

Построение диаграммы «Немецкие миллионники»

После добавления источника данных создайте линейную диаграмму с абсолютными значениями и задайте следующие настройки:

Примечание. При настройке диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

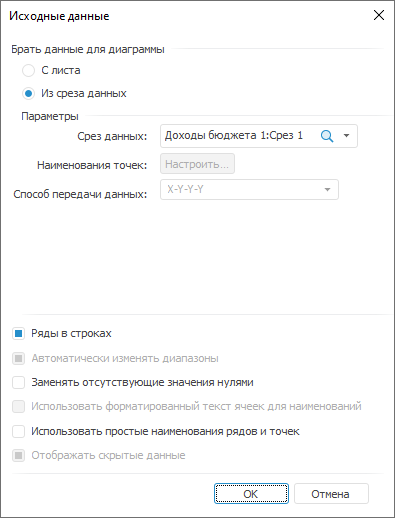

1. В окне «Исходные данные» задайте настройки:

1. Установите переключатель «Из среза данных».

2. Выберите срез «Динамика доходов1: Срез 1» в раскрывающемся списке «Срез данных».

3. Нажмите кнопку «ОК»:

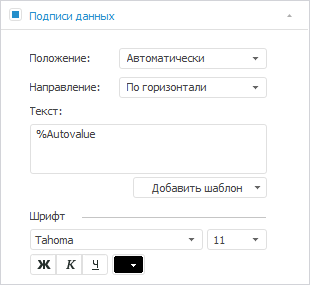

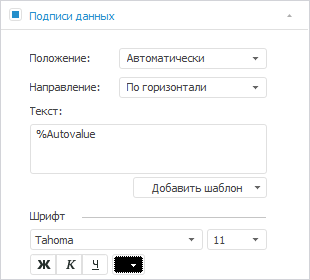

2. На вкладке «Подписи данных» в разделе «Формат» на боковой панели:

1. Установите флажок «Подписи данных».

2. Настройте шрифт подписей данных: размер шрифта - 11, цвет - 0 0 0 в формате RGB:

3. На вкладке «Ряды данных» в разделе «Формат» на боковой панели:

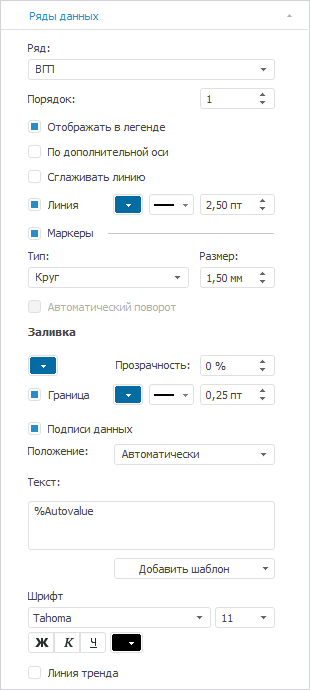

1. Выберите ряд «ВГП» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте линию ряда: цвет - 5 108 163 в формате RGB, толщина - 2.5 пт;

• маркеры: размер - 1.5 мм, цвет заливки - 5 108 163 в формате RGB, цвет границы - 5 108 163 в формате RGB, толщина границы - 0.25 пт:

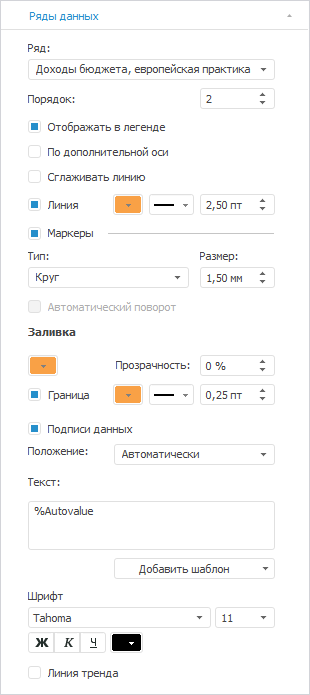

2. Выберите ряд «Доходы бюджета, европейская практика» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте линию ряда: цвет - 249 161 70 в формате RGB, толщина - 2.5 пт;

• маркеры: размер - 1.5 мм, цвет заливки - 249 161 70 в формате RGB, цвет границы - 249 161 70 в формате RGB, толщина границы - 0.25 пт:

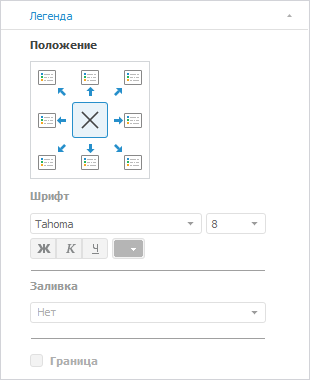

4. На вкладке «Легенда» в разделе «Формат» на боковой панели выберите вариант расположения легенды «Легенда не отображается»:

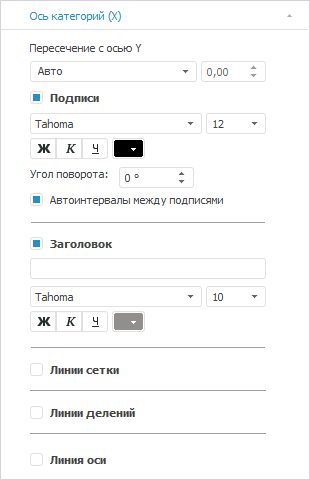

5. На вкладке «Ось категорий (Х)» в разделе «Формат» на боковой панели настройте подписи делений оси: размер шрифта - 12, цвет - 0 0 0 в формате RGB:

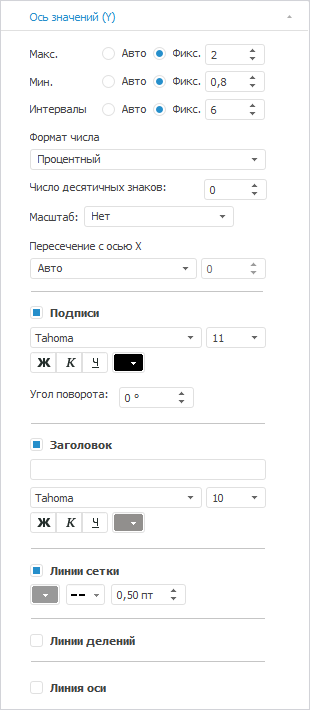

6. На вкладке «Ось категорий (Y)» в разделе «Формат» на боковой панели:

• выберите способ расчёта максимального значения, установив переключатель «Фикс.», и задайте значение «2»;

• выберите способ расчёта минимального значения, установив переключатель «Фикс.», и задайте значение «0.8»;

• выберите способ расчёта интервалов, установив переключатель «Фикс.», и задайте значение «6»;

• выберите в раскрывающемся списке «Формат числа» значение «Процентный» и задайте в поле «Число десятичных знаков» значение «0»;

• настройте подписи делений оси: размер шрифта - 11, цвет - 0 0 0 в формате RGB;

• настройте линии сетки: тип - пунктирная линия, цвет - 153 153 153 в формате RGB:

7. Создайте коридор диаграммы и задайте его настройки:

1. Выберите ряд «ВГП» в раскрывающемся списке «Ряд 1»;

2. Выберите ряд «Доходы бюджета, европейская практика» в раскрывающемся списке «Ряд 2»;

3. Задайте настройки заливки коридора: тип - сплошная заливка, цвет - 208 209 211 в формате RGB, прозрачность - 62.

4. Задайте наименование коридора «Объем недополученных доходов (сценарий европейской практики)»:

8. При необходимости настройте всплывающие подсказки на вкладке «Подсказки» в разделе «Формат» на боковой панели.

9. Выполните настройки по оформлению диаграммы.

Построение диаграммы «Российские нестоличные миллионники»

После добавления источника данных создайте линейную диаграмму с абсолютными значениями и задайте следующие настройки:

Примечание. При настройке диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

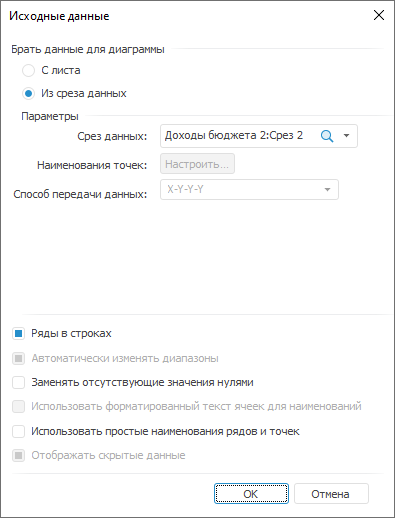

1. В окне «Исходные данные» задайте настройки:

1. Установите переключатель «Из среза данных».

2. Выберите срез «Динамика доходов2: Срез 2» в раскрывающемся списке «Срез данных».

3. Нажмите кнопку «ОК»:

2. На вкладке «Подписи данных» в разделе «Формат» на боковой панели:

   1. Установите флажок «Подписи данных».

   2. Настройте шрифт подписей данных: размер шрифта - 11, цвет - 0 0 0 в формате RGB:

3. На вкладке «Ряды данных» в разделе «Формат» на боковой панели:

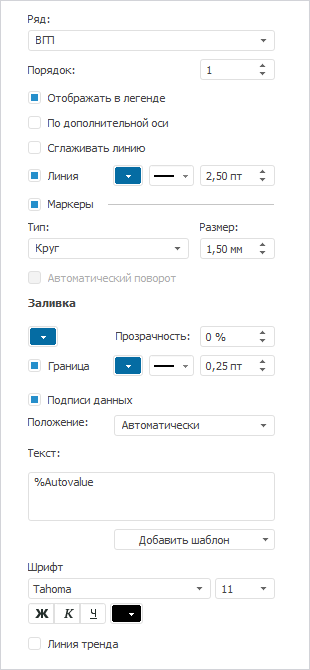

1. Выберите ряд «ВГП» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте линию ряда: цвет - 5 108 163 в формате RGB, толщина - 2.5 пт;

• маркеры: размер - 1.5 мм, цвет заливки - 5 108 163 в формате RGB, цвет границы - 5 108 163 в формате RGB, толщина границы - 0.25 пт:

2. Выберите ряд «Доходы бюджета, европейская практика» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте линию ряда: цвет - 249 161 70 в формате RGB, толщина - 2.5 пт;

• маркеры: размер - 1.5 мм, цвет заливки - 249 161 70 в формате RGB, цвет границы - 249 161 70 в формате RGB, толщина границы - 0.25 пт:

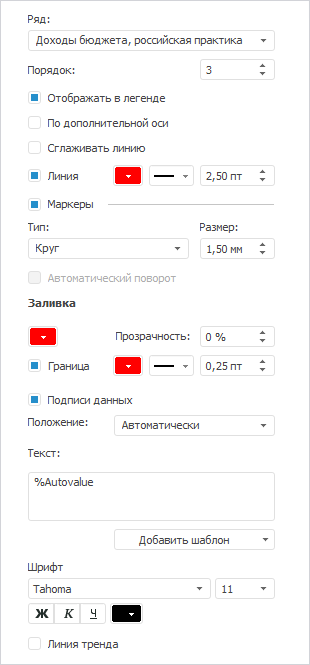

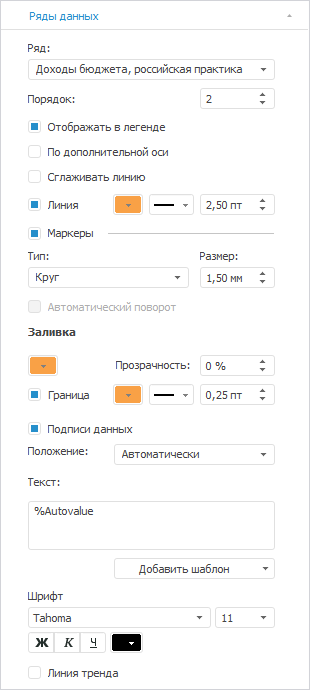

3. Выберите ряд «Доходы бюджета, российская практика» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте линию ряда: цвет - 255 0 0 в формате RGB, толщина - 2.5 пт;

• маркеры: размер - 1.5 мм, цвет заливки - 255 0 0 в формате RGB, цвет границы - 255 0 0 в формате RGB, толщина границы - 0.25 пт:

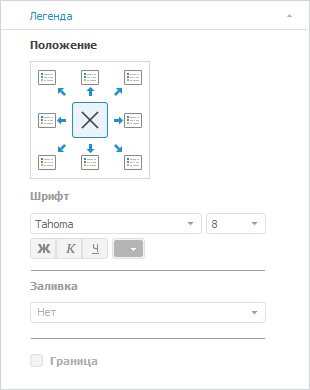

4. На вкладке «Легенда» в разделе «Формат» на боковой панели выберите вариант расположения легенды «Легенда не отображается»:

5. На вкладке «Ось категорий (Х)» в разделе «Формат» на боковой панели настройте подписи делений оси: размер шрифта - 12, цвет - 0 0 0 в формате RGB:

6. На вкладке «Ось категорий (Y)» в разделе «Формат» на боковой панели:

1. Выберите способ расчёта максимального значения, установив переключатель «Фикс.», и задайте значение «2».

2. Выберите способ расчёта минимального значения, установив переключатель «Фикс.», и задайте значение «0.8».

3. Выберите способ расчёта интервалов, установив переключатель «Фикс.», и задайте значение «6».

4. Выберите в раскрывающемся списке «Формат числа» значение «Процентный» и задайте в поле «Десятичных знаков» значение «0»;

5. Настройте подписи делений оси: размер шрифта - 11, цвет - 0 0 0 в формате RGB.

6. Настройте линии сетки: тип - пунктирная линия, цвет - 153 153 153 в формате RGB:

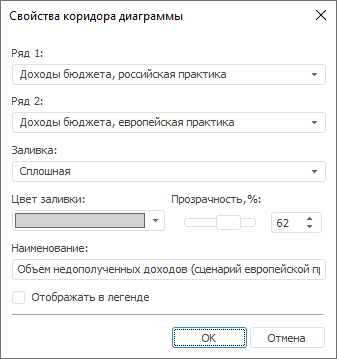

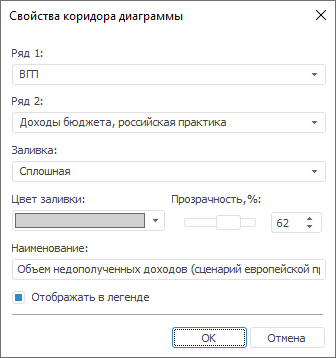

7. Создайте коридор диаграммы и задайте его настройки:

1. Выберите ряд «Доходы бюджета, российская практика» в раскрывающемся списке «Ряд 1»;

2. Выберите ряд «Доходы бюджета, европейская практика» в раскрывающемся списке «Ряд 2»;

3. Задайте настройки заливки коридора: тип - сплошная заливка, цвет - 208 209 211 в формате RGB, прозрачность - 62.

4. Задайте наименование коридора «Объем недополученных доходов (сценарий европейской практики)»:

8. При необходимости настройте всплывающие подсказки на вкладке «Подсказки» в разделе «Формат» на боковой панели.

9. Выполните настройки по оформлению диаграммы.

Оформление диаграмм

После построения диаграмм выполните настройки по оформлению:

Примечание. При настройке оформления диаграмм указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

1. Задайте настройки формата подписей в процентном формате. Для этого укажите следующие параметры: формат - процентный, количество знаков после запятой - 0.

2. Удалите с диаграммы дублирующиеся подписи данных с помощью команды контекстного меню «Удалить подпись данных».

3. Добавьте фигуру в качестве подложки и задайте ее настройки:

1. Выполните команду контекстного меню «Формат» фигуры. В окне «Формат объектов» укажите:

• на вкладке «Заливка»: цвет фона - 254 244 232 в формате RGB;

• на вкладке «Линии»: толщина - 0.25 пт.

2. Выполните команду контекстного меню «Порядок > На задний план» фигуры.

4. Для подписи диаграмм:

1. Добавьте последовательно текстовый блок рядом с диаграммами, указав значение «Значения указаны в текущих ценах», «Немецкие миллионники: Мюнхен и Кёльн», «Российские нестоличные миллионники».

2. Перейдите в режим редактирования текста и выполните команду контекстного меню «Формат» фигуры. В окне «Формат» на вкладке «Шрифт» укажите: шрифт - Arial, цвет шрифта - 0 0 0 в формате RGB, размер - 8.

5. Для оформления общей легенды диаграмм:

1. Добавьте линии и задайте ее настройки, выполнив команду контекстного меню «Формат» фигуры. Для этого в окне «Формат объектов» на вкладке «Линии» укажите:

• линия «ВГП»: цвет - 5 108 163 в формате RGB, толщина - 2.5 пт;

• линия «Доходы бюджета, европейская практика»: цвет - 249 161 70 в формате RGB, толщина - 2.5 пт;

• линия «Доходы бюджета, российская практика»: цвет - 255 0 0 в формате RGB, толщина - 2.5 пт.

2. Для созданных линий задайте для расшифровки наименование, указав значения «ВГП», «Доходы бюджета, европейская практика», «Доходы бюджета, российская практика» соответственно.

3. Добавьте фигуру и задайте ее настройки, выполнив команду контекстного меню «Формат» фигуры. Для этого в окне «Формат объектов»:

• на вкладке «Заливка»: тип - сплошная заливка, цвет - 208 209 211 в формате RGB;

• на вкладке «Линии»: тип - сплошная линий, цвет - 208 209 211 в формате RGB.

4. Добавьте текстовый блок рядом фигурой, указав значение «Объем недополученных доходов (сценарий европейской практики)».

6. Для указания суммы, которую нестоличные миллионники недополучили за 7 лет:

1. Добавьте в области «Объем недополученных доходов».

2. Щелкните дважды по фигуре и укажите значение «Σ = 479 млрд руб.».

3. Выполните команду контекстного меню «Формат» фигуры. В окне «Формат объектов» укажите:

• на вкладке «Шрифт»: шрифт - Arial, цвет шрифта - 0 0 0 в формате RGB, размер - 10, начертание - полужирный;

• на вкладке «Заливка»: цвет фона - 255 212 181 в формате RGB.

• на вкладке «Линии»: цвет фона - 255 212 181 в формате RGB.

В результате выполнения действий будет построена представленная диаграмма.
