Настройка визуализатора «Карта SVG»

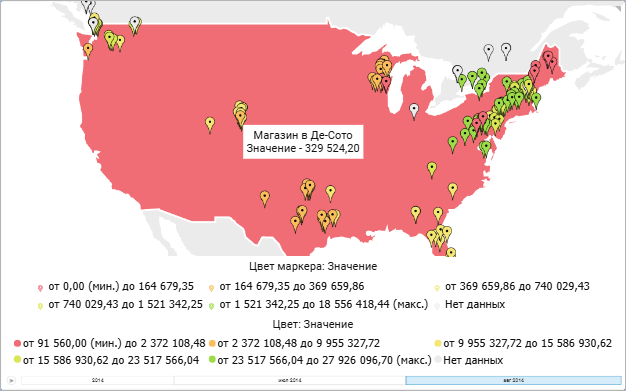

Маркер - это точка, привязанная к территории. Маркеры позволяют отображать на карте объекты геолокации. При наведении указателя мыши на маркер может быть настроено отображение подсказки, содержащей различную информацию о точке, к которой он привязан (например, название организации).

В поле «Маркер» можно добавить только одно измерение.

Маркеры отображаются при выполнении следующих условий:

• источник данных карты содержит измерение объектов геолокации. Данное измерение должно быть построено на основе справочника НСИ, содержащего вещественные атрибуты «LATITUDE» и «LONGITUDE». Атрибуты должны содержать значения широты и долготы для маркеров геолокации;

• заполнены поля «Маркеры» и «Объекты наблюдений»;

• для заливки маркеров геолокации должна быть заполнено поле «Цвет маркера» и отмечен элемент, по значениям которого будут закрашиваться маркеры;

• используется карта продукта «Форсайт. Аналитическая платформа», содержащая атрибут <fs:Geo>, или карта внешних картографических сервисов Google или Yandex.

В поле «Объекты наблюдения» можно добавить только одно территориальное измерение.

Справочник территорий должен содержать целочисленный атрибут «TERRID» со значениями, соответствующим значениям атрибута «ID» для карты. Регионы на карте будут залиты цветом в соответствии с выбранным элементом метрик, только если в территориальном справочнике значения атрибута «TERRID» соответствуют значениям атрибута в топооснове.

В поле «Временная шкала» можно добавить только одно измерение. Измерение может быть любым, не обязательно календарным.

Временная шкала отражает динамику объектов наблюдения по заданным метрикам в определенный промежуток времени и доступна, если в измерении отмечено несколько элементов.

Деления на временной шкале отображаются в виде названий отмеченных элементов измерений.

Для задания фильтра доступны все измерения. Возможно добавление нескольких измерений.

Измерения стандартного куба с включенным методом агрегации при размещении в поле «Фильтр» исключаются из построения представления данных.

При размещении измерения в поле «Фильтр» по умолчанию устанавливается полная отметка.

Поле предназначено для задания элемента справочника для получения значения для цвета объектов. Заливка объектов рассчитывается по цветовой шкале. Шкала задаёт набор числовых интервалов и способ заливки для каждого интервала.

В поле «Цвет объекта» можно добавить только одно измерение.

Поле предназначено для выбора элемента справочника для получения значения маркера, используется в легенде и заливке маркера.

В поле «Цвет маркера» можно добавить только одно измерение.

Для получения подробной информации о настройке обратитесь к разделу «Настройка заголовка».

В раскрывающемся списке выберите необходимую карту.

Для расширения возможностей отображения карты в раскрывающемся списке выберите внешний картографический сервис: Яндекс, Bing, ArcGis, OpenStreetMap, Google. Для подключения и использования внешних картографических сервисов обратитесь к разделу «Подключение внешних картографических сервисов к карте».

Для использования карты, установленной в репозитории по умолчанию, нажмите кнопку «По умолчанию».

Для отображения подписей территорий переведите переключатель «Подписи территорий» в активное состояние. По умолчанию подписи территорий не отображаются.

Задайте настройки текста подписи территорий. Для подписи может быть задан произвольный текст, шаблон или использовано сочетание текста с шаблонами. Для ввода текста и шаблонов используйте поле «Текст».

Для добавления шаблона в текст подписи в раскрывающемся меню кнопку «Добавить шаблон» выберите один из доступных шаблонов текста:

• Название объекта наблюдения;

• Цвет (показатель);

• Цвет (значение).

Выбранный шаблон будет добавлен в текст подписи после позиции курсора.

При необходимости введите в поле ввода текст, который будет отображаться, если для территории отсутствуют данные.

Задайте настройки шрифта подписи территории:

• Шрифт. Выберите один из доступных шрифтов в раскрывающемся списке. При необходимости можно загрузить пользовательские шрифты;

• Размер шрифта. Установите требуемый размер шрифта. Размер задаётся в пунктах, его можно выбрать из раскрывающегося списка или ввести с помощью клавиатуры. Диапазон допустимых значений: [6; 36];

• Цвет. Выберите цвет шрифта в раскрывающейся палитре.

Для выбора доступны стандартные и пользовательские цвета. По умолчанию палитра содержит только стандартные цвета.

Для создания пользовательского цвета:

1. Нажмите кнопку «Добавить цвет». Откроется расширенная палитра цветов.

2. Выберите цвет в расширенной палитре цветов, на странице браузера с помощью пипетки или задайте код цвета в формате RGB/HEX.

После выполнения действий пользовательский цвет будет создан и добавлен в палитру;

Примечание. Максимально возможное количество пользовательских цветов в палитре равно 23.

Для удаления пользовательского цвета из палитры выполните команду «Удалить» контекстного меню выбранного цвета;

• Начертание. Выберите начертание шрифта:

• B. Полужирное начертание;

• I. Курсивное начертание;

• U. Подчеркивание текста.

При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «B» и «I» даёт полужирное курсивное начертание.

Укажите цвет заливки подписи территории в раскрывающейся палитре. При необходимости укажите процент прозрачности заливки в поле «Непрозрачность». Задание пользовательского цвета заливки подписи территории аналогично настройке пользовательского цвета шрифта подписи.

Для настройки границы подписи территории задайте:

• Тип линии. Из раскрывающегося списка выберите тип линии;

• Цвет линии. Выберите цвет линии в раскрывающейся палитре;

• Толщина линии. Задайте требуемую толщину линии с помощью клавиатуры или редактора чисел;

• В цвет показателя. При установленном флажке цвет границы подписи территории совпадёт с цветом территории, для которой отображается подпись. По умолчанию флажок не установлен.

Настройки всплывающих подсказок аналогичны настройкам подписей территорий.

Настройка маркеров доступна, если задано измерение в поле «Маркеры».

Задайте настройки маркеров:

• Цвет маркеров. Выберите вариант цвета маркеров:

• Единый цвет маркеров. Укажите цвет заливки маркеров в раскрывающейся палитре. Задание пользовательского цвета заливки маркеров аналогично настройке пользовательского цвета шрифта подписи;

• Цвет по показателю. Цвет маркеров зависит от значений показателя, отмеченного в поле «Цвет маркера». Цвета маркера могут быть предопределены автоматической палитрой или заданы пользователем;

• Автоматическая шкала. Переведите переключатель в активное состояние, если требуется рассчитать интервалы шкалы автоматически. Задайте параметры расчёта:

• Интервалов. Установите количество интервалов с помощью редактора чисел или клавиатуры: от 2 до 10;

• Относительное разбиение. Установите флажок, если требуется использовать относительное разбиение шкалы. При установленном флажке диапазон разбивается на интервалы в зависимости от выбранных в измерении элементов, интервалы могут быть не равны по длине. При снятом флажке интервалы будут равными по длине и не будут зависеть от выбранных в измерении элементов;

• Точные цвета. Укажите цвет заливки каждого интервала в раскрывающейся палитре. Задание пользовательского цвета заливки маркеров аналогично настройке пользовательского цвета шрифта подписи. Количество палитр совпадает с количеством интервалов.

Если переключатель «Автоматическая шкала» находится в неактивном состоянии, будут использоваться точные интервалы шкалы, заданные пользователем:

• Добавление интервала. Для добавления интервала задайте нижнюю границу интервала с помощью редактора чисел или клавиатуры, затем нажмите кнопку «Добавить». Верхняя границы интервала определяется автоматически, исходя из границ следующего интервала;

• Настройка цвета интервала. Укажите цвет каждого интервала в раскрывающейся палитре;

• Удаление интервала. Для удаления выделенного интервала нажмите кнопку «Удалить». Интервал будет удалён, нижняя граница следующего интервала будет пересчитана.

Укажите в раскрывающейся палитре «Нет данных» цвет для заливки маркеров объектов, для которых отсутствуют данные.

Для отображения легенды маркеров переведите переключатель «Легенда маркера» в активное состояние. Выберите вариант расположения легенды относительно области карты: в левом верхнем углу, по центру верхней границы, в правом верхнем углу, по центру правой границы, в правом нижнем углу, по центру нижней границы блока, в левом нижнему углу, по центру левой границы. По умолчанию легенда отображается в положении «По центру нижней границы»:

Настройки шрифта, заливки и границ легенды маркеров аналогичны настройкам подписей территорий.

Для скрытия легенды маркера переведите переключатель «Легенда маркера» в неактивное состояние.

Для отображения всплывающих подсказок маркеров переведите переключатель «Подсказки маркеров» в активное состояние. Настройки шрифта, заливки и границ подсказок маркеров аналогичны настройкам подписей территорий. Для скрытия всплывающих подсказок маркера переведите переключатель «Подсказки маркеров» в неактивное состояние.

Настройки цвета и легенды объектов аналогичны настройке автоматической шкалы и легенды маркеров соответственно.

Для получения подробной информации о настройке обратитесь к разделу «Синхронизация визуализаторов на слайде».

Для выделения области на карте щёлкните по требуемому элементу. Для выделения нескольких областей карты щёлкните по требуемым элементам с зажатой клавишей CTRL.

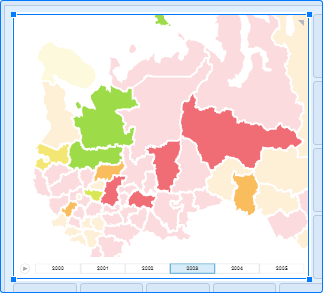

В результате визуализатор и элемент данных на нём будут выделены:

Для изменения масштаба карты установите фокус на карте и, удерживая клавишу ALT, прокрутите колесико мыши. При прокручивании колесика вверх масштаб будет увеличиваться, при прокручивании вниз - уменьшаться.

Масштабирование выполняется относительно области под курсором.

Для перемещения по карте одновременно зажмите клавишу CTRL и кнопку мыши, затем переместите курсор в нужном направлении. Отображаемая область карты будет перемещаться вслед за курсором.

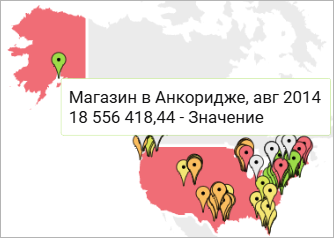

Для просмотра информации о точке на карте наведите на неё курсор. Отобразится всплывающая подсказка с данными о точке:

Возможность доступна, если задано измерение в поле «Маркеры».

Детализация данных - операция, позволяющая переходить по уровням данных: от общих до детализированных. Доступная глубина детализации определяется иерархией измерений источника данных.

Совет. Убедитесь, что доступна детализация карты. Для получения подробной информации обратитесь к разделу « Требования для детализации территорий».

Для детализации данных выполните команду «Детализировать» в контекстном меню территории.

Обобщение - операция обратная детализации, позволяющая переходить от детализированных данных к общим.

Для обобщения данных выполните команду «Обобщить» в контекстном меню территории.

Для возвращения к предыдущему состоянию карты при детализации и обобщении выполните команду «Назад» в контекстном меню территории.

Для полной отмены изменения при детализации и обобщении выполните команду «В исходное состояние» в контекстном меню территории.
