Диаграмма представляет собой форму графического отображения табличных данных и предназначена для их наглядного изображения.
Диаграмма состоит из набора элементов.

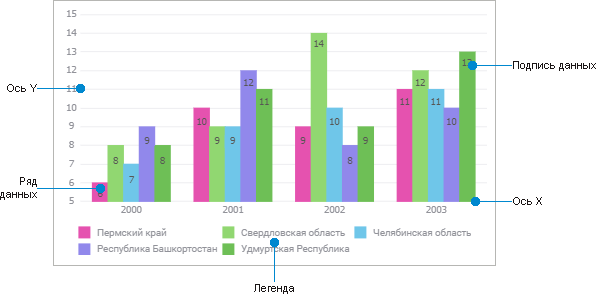

Элементы диаграммы:
Область диаграммы. Включает в себя все элементы диаграммы.
Оси. Служат для упорядочивания данных на диаграмме.
Область построения. Включает в себя ряды данных диаграммы.
Ряды данных. Содержит набор значений, на основе которых строится диаграмма.
Подписи данных. Содержат сведения о рядах или отдельных точках данных.
Легенда. Содержит названия и маркеры данных на диаграмме.
Диаграмма сохраняет связь с данными, то есть любые изменения данных в таблице приведут к перерисовке диаграммы с учетом этих изменений.
Добавление диаграммы для конструируемого среза выполняется после добавления элементов боковика или шапки таблицы.
Для добавления диаграммы на лист отчёта:
с помощью механизма Drag&Drop:
Наведите курсор на нужный срез/конструируемый срез данных.
Курсор примет вид указателя
.
Переместите срез/конструируемый срез данных в рабочую область. Левая верхняя граница выбранной ячейки будет левой верхней границей таблицы.
Выберите визуализатор
«Диаграмма> <Тип диаграммы>»
на всплывающем меню.
Примечание. Доступно перемещением источника данных с помощью механизма Drag&Drop для добавления диаграммы на лист отчёта. При перемещении источника данных в рабочую область будет автоматически добавлен новый срез типа «Срез».
установите курсор мыши в ячейку, которая будет левым верхним углом диаграммы, или выделите диапазон ячеек, в который требуется вписать диаграмму, и выберите необходимый тип диаграммы:
на вкладке «Вставка» панели инструментов;
в раскрывающемся меню команды «Вставка» главного меню;
в раскрывающемся меню команды «Добавить > Диаграмма» контекстного меню среза/конструируемого среза на боковой панели «Источники».
После выполнения одного из действий:
на лист будет добавлена диаграмма выбранного типа;
на боковой панели «Источники» добавится диаграмма с наименованием по умолчанию «Диаграмма N», где N - порядковый номер диаграммы;
открыта группа параметров «Исходные данные» панели параметров.
Настройка общих
свойств диаграммы
Для работы с диаграммами, как с объектами на листе отчёта, смотрите статью «Работа с объектами на листе отчёта».
Настройка дополнительной
оси значений
Настройка перекрытий
и зазоров

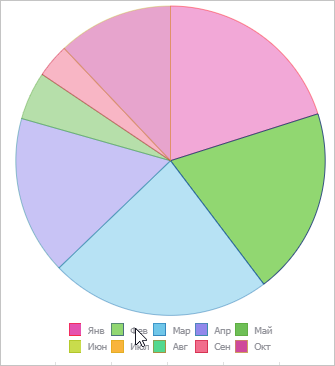

Просмотр подсветки
ряда данных диаграммы
Детализация
и обобщение данных рядов

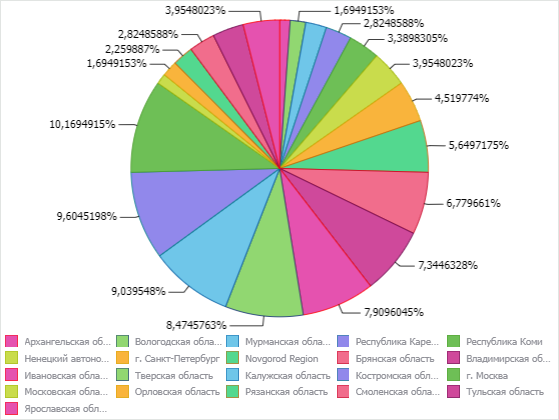

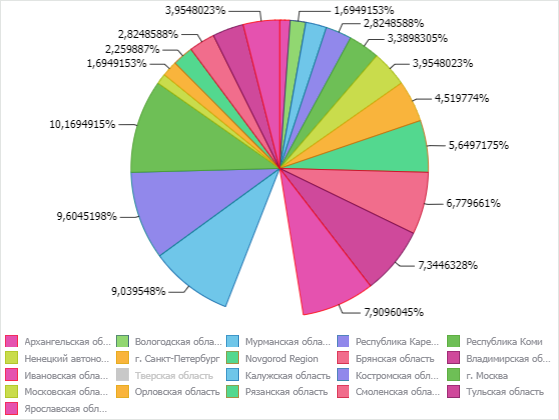

Исключение
и включение рядов из диаграммы с сохранением отметки в измерении
