группы параметров «Подписи данных»Подписи данных содержат сведения о рядах или отдельных точках данных и упрощают понимание диаграммы. Подписи добавляются ко всем рядам диаграммы. В зависимости от того, что нужно выделить в диаграмме, подписи можно добавлять:
ко всем рядам диаграммы;
к одному ряду.

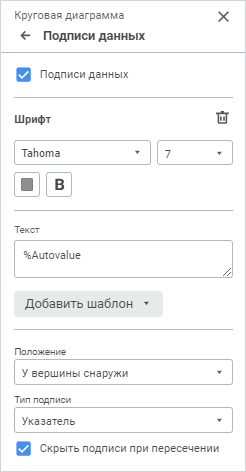

Для настройки подписей данных используйте группу параметров «Подписи данных» панели параметров.
Для открытия
группы параметров «Подписи данных»
Для настройки параметров подписей данных установите флажок «Подписи данных».
Задайте параметры:
Задайте настройки шрифта:
Шрифт. Выберите один из доступных шрифтов в раскрывающемся списке;
Размер шрифта. Установите требуемый размер шрифта. Размер задаётся в пунктах, его можно выбрать из раскрывающегося списка или ввести с помощью клавиатуры. Диапазон допустимых значений: [8; 36];
Цвет. Выберите цвет текста в раскрывающейся палитре. Для выбора доступны стандартные и пользовательские цвета. По умолчанию палитра содержит только стандартные цвета.
Для создания пользовательского цвета:
Нажмите кнопку
«Добавить
цвет». Откроется расширенная палитра цветов.
Выберите цвет в расширенной палитре цветов, на странице браузера с помощью пипетки или задайте код цвета в формате RGB/HEX.
После выполнения действий пользовательский цвет будет создан и добавлен в палитру.
Примечание. Максимально возможное количество пользовательских цветов в палитре равно 23.
Для удаления пользовательского цвета из палитры выполните команду «Удалить» контекстного меню выбранного цвета.
Начертание. Выберите начертание шрифта:
B. Полужирное начертание;
I. Курсивное начертание;
U. Подчеркивание текста.
При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «B» и «I» даёт полужирное курсивное начертание.
Для сброса настроек шрифта нажмите кнопку
«Удалить».
Для подписи может быть задан произвольный текст, шаблон или использовано сочетание текста с шаблонами. Для ввода текста и шаблонов используйте поле «Текст».
Для добавления шаблона в текст подписи:
Нажмите кнопку «Добавить шаблон».
В раскрывающемся списке выберите один из доступных шаблонов текста.
После выполнения действий выбранный шаблон будет добавлен в текст подписи после позиции курсора.
Доступные шаблоны:
%PointNo. Номер точки;
%PointName. Имя точки;
%SerieNo. Номер ряда;
%SerieName. Имя ряда;
%PercentPartHundredth. Доли с накоплением;
%PercentPart. Доли в процентах с накоплением;
%PercentHundredth. Доли - отношение значения точки ряда к сумме значений этой же точки всех рядов;
%Percent. Доли в процентах - отношение значения точки ряда к сумме значений этой же точки всех рядов, представленное в процентах;
%Part. Значение с накоплением;
%YValue. Значение точки по оси Y;
%XValue. Значение точки по оси X;
%Value. Значение точки;
%Autovalue. По умолчанию. Автоматический формат значения. Для всех диаграмм, кроме круговой, будет использовано значение точки ряда данных. Для круговой диаграммы, вторичной круговой диаграммы и вторичной гистограммы используется отношение значения точки ряда к сумме значений этой же точки всех рядов.
Для диаграмм доступны варианты расположения подписей данных:
Автоматически;
В центре;
У вершины внутри;
У вершины снаружи;
У основания внутри;
Пользовательское.
Примечание. Для линейных, точечных, а также диаграмм с областями доступны варианты «Слева», «Сверху», «Справа», «Снизу». Варианты «У вершины внутри», «У вершины снаружи» и «У основания внутри» недоступны. Для смешанной недоступны варианты «В центе», «У вершины внутри», «У вершины снаружи» и «У основания внутри».
При выборе пользовательского расположения подписей становится доступным определение:
расположения подписей по горизонтали. Выберите из раскрывающегося списка расположение подписей по горизонтали:
справа;
по центру;
слева.
По умолчанию выбрано расположение по центру;
расположения подписей по вертикали. Выберите из раскрывающегося списка расположение подписей по вертикали:
снизу;
по центру;
сверху.
По умолчанию выбрано расположение по центру.
смещения подписи. Задайте длину смещения подписи относительно ряда по горизонтали, по вертикали и процент смещения подписи относительно длины столбика.
Для диаграмм доступны следующие варианты размещения подписей данных:
Простая. Подпись отображается в виде метки, не соединенной линией с рядом (установлен по умолчанию);
Выноска. Подпись отображается в виде выноски, соединенной линией с рядом;
Указатель. Подпись отображается в виде указателя, соединенного линией с рядом.
Для круговых диаграмм для варианта расположения подписи данных «У вершины снаружи» для типов подписей «Выноска» и «Указатель» доступен флажок «Скрыть подписи при пересечнии».
Отображение круговой диаграммы, если флажок «Скрыть подписи при пересечнии» снят:

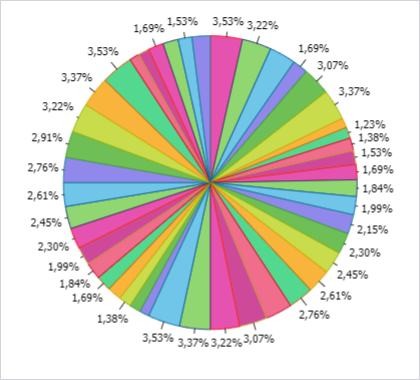

Отображение круговой диаграммы, если флажок «Скрыть подписи при пересечнии» установлен:
В результате будет использоваться новый механизм размещения подписей данных, который позволяет предотвратить их пересечение.
