Работа с визуализаторами

Визуализаторы позволяют отображать определённый пользователем разрез данных построенной модели в различных формах. С помощью визуализаторов разных типов можно построить многогранную отчётность, провести подробный анализ данных и выявить неочевидные закономерности. Изменение данных в источниках модели данных автоматически отображается во всех визуализаторах.

Настройки отображения данных и настройка экспорта визуализаторов описаны в статье «Настройка визуализации данных».

Доступные действия с визуализаторами:

• добавление визуализатора;

• выделение визуализатора;

• изменение размеров визуализатора;

• перемещение визуализатора;

• задание заголовка визуализатора;

• выделение элементов данных визуализатора;

• изменение типа визуализатора;

• автообновление визуализатора;

• настройка синхронизации по отметке;

• дублирование визуализатора;

• публикация визуализатора;

• удаление визуализатора.

Добавление визуализатора

Для добавления визуализатора на рабочую область:

1. Нажмите кнопку  «Добавить визуализатор» на рабочей области и выберите в раскрывающемся списке тип визуализатора.

2. Щёлкните по пустому пространству на рабочей области.

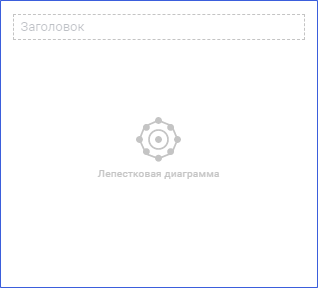

В результате на рабочую область будет добавлен выбранный визуализатор:

Выделение визуализатора

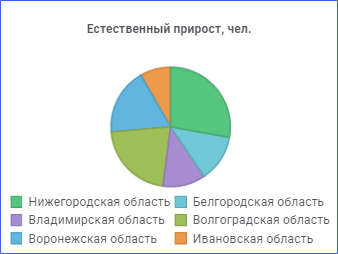

Для выделения визуализатора щёлкните по нему. Выделенный визуализатор отмечается синей рамкой:

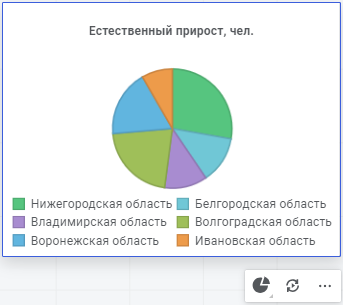

При выделении визуализатора справа внизу от него появляется всплывающая панель настроек:

На панели настроек доступны:

• изменение типа визуализатора;

• автообновление визуализатора;

• настройка синхронизации по отметке;

• дублирование визуализатора;

• удаление визуализатора.

Для сброса выделения щёлкните по свободному пространству на рабочей области.

Изменение размеров визуализатора

Для изменения размеров визуализатора:

1. Выделите визуализатор.

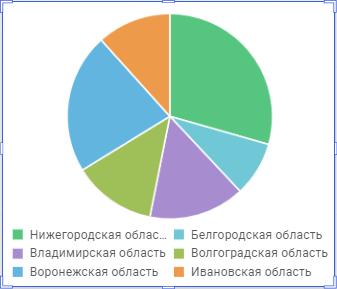

2. Поместите курсор мыши внутрь области визуализатора. На границе визуализатора появятся прямоугольные маркеры изменения размеров:

3. Потяните за один из маркеров для изменения размера визуализатора.

Примечание. Для пропорционального изменения размеров зажмите клавишу SHIFT и, удерживая её, потяните за один из маркеров.

В результате размер выделенного визуализатора будет изменён.

Перемещение визуализатора

Для перемещения визуализатора по рабочей области:

1. Выделите визуализатор.

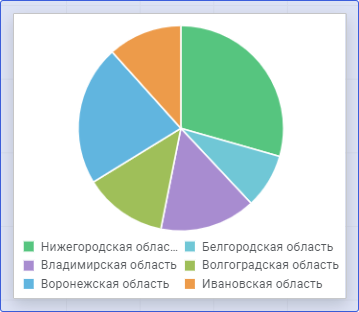

2. Наведите курсор мыши на границу визуализатора. Вокруг визуализатора появится рамка:

3. Зажмите кнопку мыши и переместите визуализатор в требуемую позицию на рабочей области.

В результате выделенный визуализатор будет перемещён.

Задание заголовка визуализатора

Для задания заголовка визуализатора:

1. Щёлкните по области заголовка в верхней части визуализатора.

2. Введите заголовок визуализатора.

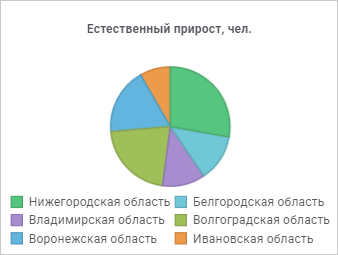

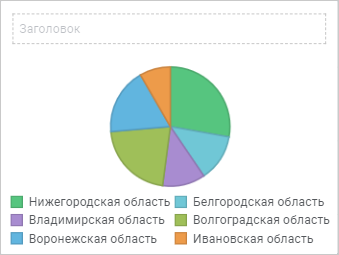

В результате у визуализатора будет отображаться заголовок.

Пример

Если визуализатор уже имел заголовок, то его можно изменить. Для этого:

1. Щёлкните по старому заголовку визуализатора.

2. Удалите старый заголовок и введите новый.

В результате заголовок визуализатора будет изменён.

Для получения подробной информации о настройке заголовка визуализатора обратитесь к разделу «Настройка заголовка».

Выделение элементов данных визуализатора

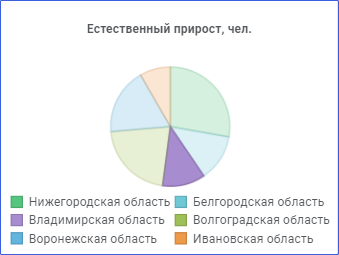

Для выделения элемента данных на визуализаторе щёлкните по требуемому элементу. В результате визуализатор и элемент данных на нём будут выделены:

Для сброса выделения элемента данных щёлкните по свободной области визуализатора.

Изменение типа визуализатора

Для изменения типа визуализатора:

1. Выделите визуализатор.

2. Нажмите кнопку «Изменить тип» с пиктограммой выделенного визуализатора на всплывающей панели настроек.

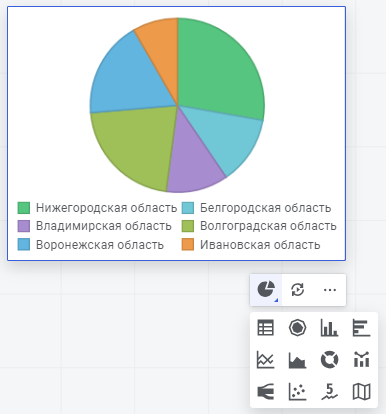

3. Выберите в раскрывающемся меню пиктограмму требуемого типа визуализатора:

В результате тип выделенного визуализатора будет изменён.

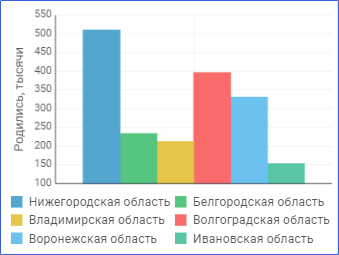

Пример

Автообновление визуализатора

Автообновление позволяет автоматически перестраивать визуализатор при любом изменении, которое влияет на его отображение. К упомянутым изменениям относятся:

• на вкладке «Модель данных»:

• редактирование/удаление связи между таблицами, поля которых используются в визуализаторе;

• удаление таблицы, поля которой задействованы в визуализаторе;

• переименование/скрытие полей, задействованных в визуализаторе;

• редактирование/удаление/переименование вычисляемых полей, задействованных в визуализаторе;

• удаление источника, поля таблиц которого используются в визуализаторе;

• задание/редактирование/удаление фильтра модели данных;

• на вкладке «Анализ данных»:

• добавление/удаление поля на боковой панели для визуализатора;

• смена отметки в поле при помощи панели измерений или элементов управления на слайде при синхронизации визуализаторов;

• смена типа визуализатора;

• редактирование любой настройки визуализатора на панели настроек.

Примечание. Изменения настройки отображения/скрытия заголовка визуализатора автоматически отображаются на визуализаторе даже при отключённом автообновлении.

По умолчанию автообновление визуализатора включено. Для отключения автообновления визуализатора:

1. Выделите визуализатор.

2. Переведите кнопку  «Автообновление» на всплывающей панели настроек в неактивное состояние.

В результате автообновление выделенного визуализатора будет отключено.

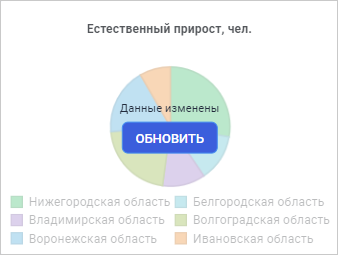

При отключённом автообновлении после любого изменения на визуализаторе появляется кнопка «Обновить» для его ручного перестроения:

Для включения автообновления переведите кнопку  «Автообновление» на всплывающей панели настроек в активное состояние.

Настройка синхронизации по отметке

Синхронизация по отметке позволяет управлять отметкой одинаковых измерений сразу нескольких визуализаторов, размещённых на одном слайде.

Для активации режима синхронизации визуализатора на слайде:

1. Выделите визуализатор.

2. Переведите кнопку  «Синхронизация» на всплывающей панели настроек в активное состояние.

Примечание. Кнопка «Синхронизация» доступна только для визуализаторов, размещённых на слайде.

В результате будет активирована синхронизация отметок измерений для выделенного визуализатора, расположенного на слайде.

Помимо синхронизации по отметке, также доступна настройка синхронизации по выделению. Подробное описание синхронизации визуализаторов смотрите в статье «Синхронизация визуализаторов на слайде».

Для отключения режима синхронизации переведите кнопку  «Синхронизация» обратно в неактивное состояние.

Дублирование визуализатора

Для создания точной копии визуализатора:

1. Выделите визуализатор.

2. Выполните одно из действий:

• выполните команду  «Дублировать» в раскрывающемся меню кнопки  «Действия» на всплывающей панели настроек;

• зажмите клавишу ALT и потяните за появившуюся рамку визуализатора;

• нажмите сочетание клавиш CTRL+D.

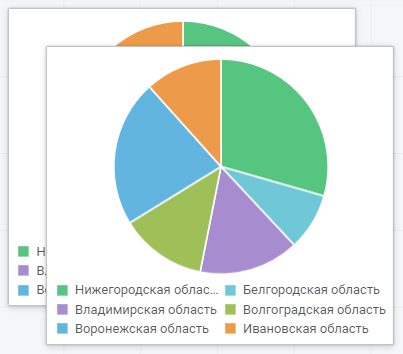

В результате будет создана точная копия выделенного визуализатора:

Примечание. При дублировании визуализатора, размещённого на слайде, точная копия также будет размещаться на слайде.

Публикация визуализатора

Для публикации визуализатора:

1. Выделите визуализатор.

2. Выполните команду «Опубликовать» в раскрывающемся меню кнопки «Действия» на всплывающей панели настроек.

3. Задайте настройки публикации.

В результате выполнения действий визуализатор будет опубликован во внешние приложения.

Удаление визуализатора

Для удаления визуализатора:

1. Выделите визуализатор.

2. Выполните команду  «Удалить» в раскрывающемся меню кнопки  «Действия» на всплывающей панели настроек или нажмите клавишу DELETE.

После подтверждения действия выделенный визуализатор будет удалён.
