Размещение элементов измерения

1. Выделите шапку, боковик, измерение или уровень, для которого требуется настроить размещение.

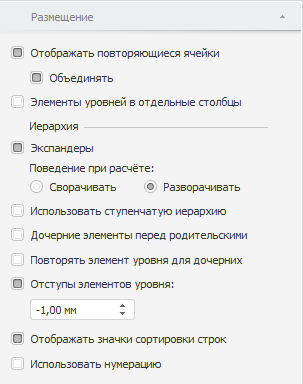

2. На боковой панели выберите вкладку «Размещение» на группе вкладок с настройками элемента таблицы, измерения, уровня.

Примечание. Группа вкладок будет переименована в соответствии с выделенным элементом таблицы, измерения, уровня: если выделены боковик или шапка, вкладка будет называться «Заголовок», если выделено измерение - «Измерение», если выделен уровень - «Уровень».

Для размещения элементов разных уровней в разных столбцах, установите флажок «Элементы уровней в отдельные столбцы». Слева показана исходная таблица, справа - таблица после установки флажка:

Повторяющиеся ячейки появляются при установке флажка «Элементы уровней в отдельные столбцы» на вкладке «Размещение» боковой панели.

Для отображения/скрытия повторяющихся ячеек в таблице данных установите/снимите флажок «Отображать повторяющиеся ячейки». По умолчанию повторяющиеся ячейки отображаются. Если флажок снят, наименование уровня будет отображаться в отдельной строке перед элементами уровня и в объединенной ячейке напротив элементов уровня. Слева показана таблица с установленным флажком «Элементы уровней в отдельные столбцы», справа - с установленными флажками «Элементы уровней в отдельные столбцы» и «Отображать повторяющиеся ячейки»:

При установке флажка «Объединять» повторяющиеся элементы будут отображаться только для первой ячейки уровня, при снятии флажка - элементы будут повторяться для каждого элемента уровня. Слева показана таблица с установленными флажками «Элементы уровней в отдельные столбцы» и «Отображать повторяющиеся ячейки», справа - с установленными флажками «Элементы уровней в отдельные столбцы», «Отображать повторяющиеся ячейки» и «Объединять»:

Флажок «Объединять» установлен по умолчанию и доступен, если установлен флажок «Отображать повторяющиеся ячейки».

Для отображения/скрытия экспандеров для родительских элементов иерархии:

1. Установите/снимите флажок «Экспандеры» на вкладке «Размещение» боковой панели.

2. Определите поведение экспандеров при обновлении отчета. Для этого установите один из переключателей:

• Сворачивать. При обновлении отчета иерархия измерений будет сворачиваться;

• Разворачивать. При обновлении отчета иерархия измерений будет разворачиваться.

Пример таблицы с экспандерами:

При скрытии экспандеров все нераскрытые дочерние элементы будут раскрыты в таблице:

Если по столбцам/строкам расположено несколько измерений, то для разграничения элементов измерений в боковике/шапке рекомендуется использовать ступенчатую иерархию.

Для применения ступенчатой иерархии установите флажок «Использовать ступенчатую иерархию».

Пример таблицы без использования ступенчатой иерархии:

Пример таблицы с использованием ступенчатой иерархии:

Для отображения дочерних элементов иерархии перед родительскими установите флажок  «Дочерние элементы перед родительскими»:

Для отображения родительских элементов иерархии до и после дочерних, установите флажок «Повторять элемент уровня для дочерних»:

Чтобы установить отступы для наименований дочерних элементов, введите или выберите в числовом редакторе «Отступы элементов уровня» размер отступа в миллиметрах.

В таблице ниже установлен отступ 15 мм и дочерние элементы отображены перед родительскими:

Для отображения/скрытия значков сортировки установите/снимите флажок «Отображать значки сортировки строк/столбцов».

Для отображения/скрытия нумерации элементов заголовков строк/столбцов установите/снимите флажок «Использовать нумерацию».

При установке флажка «Только листья» в таблице данных будут отображены только элементы, не имеющие дочерних элементов.

Для отображения родительских элементов листьев установите флажок «Отобразить родительские элементы».

Флажок «Отобразить родительские элементы» работает только при включенной опции «Разделение элементов уровня» у измерения (аналог флажка «Элементы уровней в отдельные столбцы» для шапки/ боковика). Если разделение элементов уровня не было настроено, при включении флажка «Отобразить родительские элементы» будет предложено включить опцию для настроек измерения.

Примечание. Данная настройка задается только для измерений.

Флажок «Объединение» доступен при установленном флажке «В один столбец/строку с предыдущим»:

После установки флажка станут доступными параметры:

• Элементы для объединения. Выберите элемент, который будет объединен с предыдущим в одну ячейку. Отображаются все элементы текущего измерения. По умолчанию выбран первый элемент списка;

• Наименование. Выберите тип наименования в объединенной ячейке из списка:

• Исходное. Выводит наименование исходного элемента;

• Из объединенного. Выводит наименование объединенного элемента;

• Составное. Выводит наименование исходного и объединенного элементов;

Примечание. В зависимости от выбранного наименования будет меняться оформление, применяемое к объединенным элементам.

• Разделитель. Задайте в поле ввода разделитель между наименованиями объединенных элементов. Пункт доступен при выборе типа наименования «Составное».

Выбор параметров приведет к установке флажка «Элементы в одну ячейку с элементами предыдущего».

Примечание. Настройка объединения доступна для всех измерений, кроме самого верхнего в шапке, и крайнего левого в боковике.

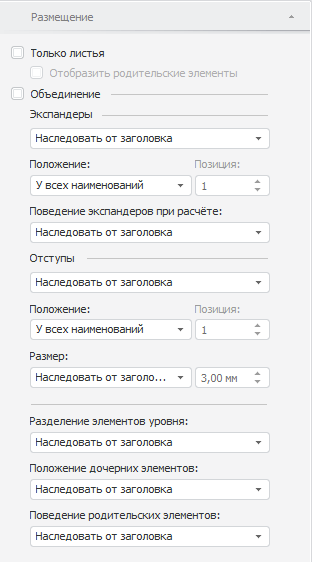

Первый раскрывающийся список регулирует видимость экспандеров:

• Наследовать от. Поведение будет аналогично флажку «Экспандеры» в настройках шапки/боковика;

• С экспандерами. Экспандеры данного уровня/измерения будут отображены;

• Без экспандеров. Экспандеры данного уровня/измерения будут скрыты.

Пример таблицы с экспандерами:

При скрытии экспандеров все нераскрытые дочерние элементы будут раскрыты в таблице:

Положение

Определяет положение экспандеров при использовании нескольких наименований измерения:

• У всех наименований. Экспандеры отображаются для каждого наименования;

• Фиксированное. Экспандеры отображаются только для наименования, указанного в поле «Позиция».

Примечание. Настройка положения доступна только для измерений.

Пример фиксированного отображения экспандеров:

Поведение экспандеров при расчёте

Определяет поведение поведение экспандеров при обновлении отчета или изменении отметки.

• Наследовать от. Поведение будет аналогично переключателю экспандеров «Поведение при расчёте» в настройках шапки/боковика;

• Сворачивать. При обновлении отчета или изменении отметки иерархия измерения будет сворачиваться;

• Разворачивать. При обновлении отчета или изменении отметки иерархия измерения будет разворачиваться.

Настройки отступов доступны только для измерений.

Первый раскрывающийся список регулирует наличие отступов для дочерних элементов иерархии:

• Наследовать от. Поведение будет аналогично флажку «Отступы элементов уровня» в настройках шапки/боковика;

• С отступами. Данное измерение будет содержать отступы для элементов уровней;

• Без отступов. Данное измерение не будет содержать отступы для элементов уровней.

Пример таблицы с отступами и отображением дочерних элементов перед родительскими:

Положение

Определяет положение отступов при использовании нескольких наименований измерения:

• У всех наименований. Отступы отображаются для каждого наименования;

• Фиксированное. Отступы задаются только для наименования, указанного в поле «Позиция».

Пример фиксированного отображения отступов:

Размер

Определяет размер отступов.

• Наследовать от. Размер отступов будет аналогичен значению поля «Отступы элементов уровня» в настройках шапки/боковика;

• Вручную. Размер отступов измерения задается вручную в соседнем поле.

При выбранном пункте «Наследовать от» поведение будет аналогично флажку «Элементы уровня в отдельные столбцы» в настройках шапки/боковика.

Для размещения разных уровней в одном столбце выберите пункт «Не разделять».

Для размещения разных уровней в отдельных столбцах выберите пункт «Разделять»:

При выбранном пункте «Наследовать от» поведение будет аналогично флажку «Дочерние элементы перед родительскими» в настройках шапки/боковика.

Для отображения дочерних элементов иерархии после родительских выберите пункт «После родительских».

Для отображения дочерних элементов иерархии перед родительскими выберите пункт «Перед родительскими»:

При выбранном пункте «Наследовать от» поведение будет аналогично флажку «Повторять элемент уровня для дочерних» в настройках шапки/боковика.

Для отображения родительских элементов только до или после дочерних выберите пункт «Не повторять».

Для повторения родительских элементов иерархии до и после дочерних выберите пункт «Повторять»:
