Настройка структуры боковика

Структура боковика включает элементы измерения, которые будут выводится в боковике табличной области, и последовательность их отображения.

Для настройки структуры боковика используйте страницу «Структура боковика» диалога «Настройка табличной области»:

Элементы страницы «Структура боковика»

Для определения структуры боковика:

1. Настройте элементы в измерениях боковика.

Для дополнительных настроек структуры боковика:

• измените порядок расположения измерений в боковике;

• объедините измерения и подожмите их элементы для более компактного отображения боковика;

• сгруппируйте элементы для объединения измерений по заданному атрибуту;

• выполните расшифровку измерений для настройки перехода от элемента измерения к объекту, детализирующему его значение. Команда выполняется в левой области.

Для настройки оформления боковика:

• установите флажок «Заголовки строк» в области оформления для отображения боковика в табличной области. По умолчанию флажок установлен;

• выполните настройку отображения наименований элементов в боковике формы. Для этого в левой области:

1. Выберите измерение.

2. Выполните команду «Наименования» контекстного меню измерения.

3. Выберите один или несколько атрибутов измерения, установите флажок напротив атрибута.

Примечание. Если выбрано несколько атрибутов, то каждый выбранный атрибут будет отображаться в табличной области в отдельном столбце.

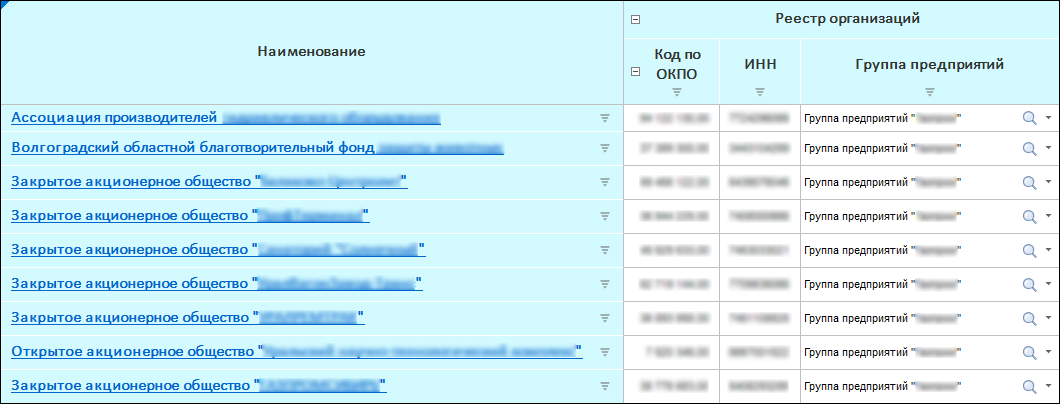

Пример отображения дополнительного атрибута в наименовании элемента боковика. Исходная таблица:

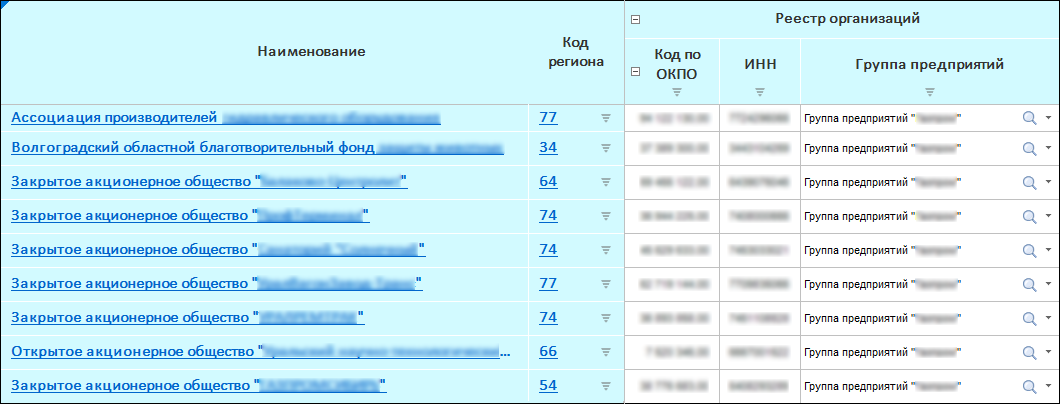

Таблица с выведенным дополнительным атрибутом «Код региона»:

• установите флажок «Нумерация по строкам» в области оформления для сквозной нумерации строк боковика. Номера строк отобразятся отдельным столбцом боковика.

Примечание. Нумерацию по строкам можно настроить после создания табличной области. Для этого выделите ячейку или диапазон ячеек табличной области и выполните команду «По строкам» раскрывающегося меню кнопки  «Нумерация» вкладки «Таблица» ленты инструментов.

После настройки структуры боковика табличной области перейдите к этапу «Настройка структуры показателей».

Настройка элементов измерения боковика

Для настройки элементов боковика:

• выберите элементы, отображаемые в боковике табличной области, используя отметку элементов измерения. Отметка элементов в боковике доступна в левой и правой областях.

Для выбора элементов измерения из левой области:

1. Выберите группу элементов в раскрывающемся списке «Группы элементов» контекстного меню измерения. Выбор группы элементов не является обязательным шагом.

2. Задайте отметку элементов измерения. Для этого:

• выполните команду «Редактировать» контекстного меню измерения;

• выберите схему отметки в раскрывающемся списке «Схема отметки» контекстного меню измерения;

Для установки отметки по измерениям и элементам измерения, в случае, если отметка не задана слева в правой области:

1. Задайте отметку элементов измерения. Для этого:

• выполните команду «Редактировать» контекстного меню измерения;

• нажмите кнопку , выбрав измерение.

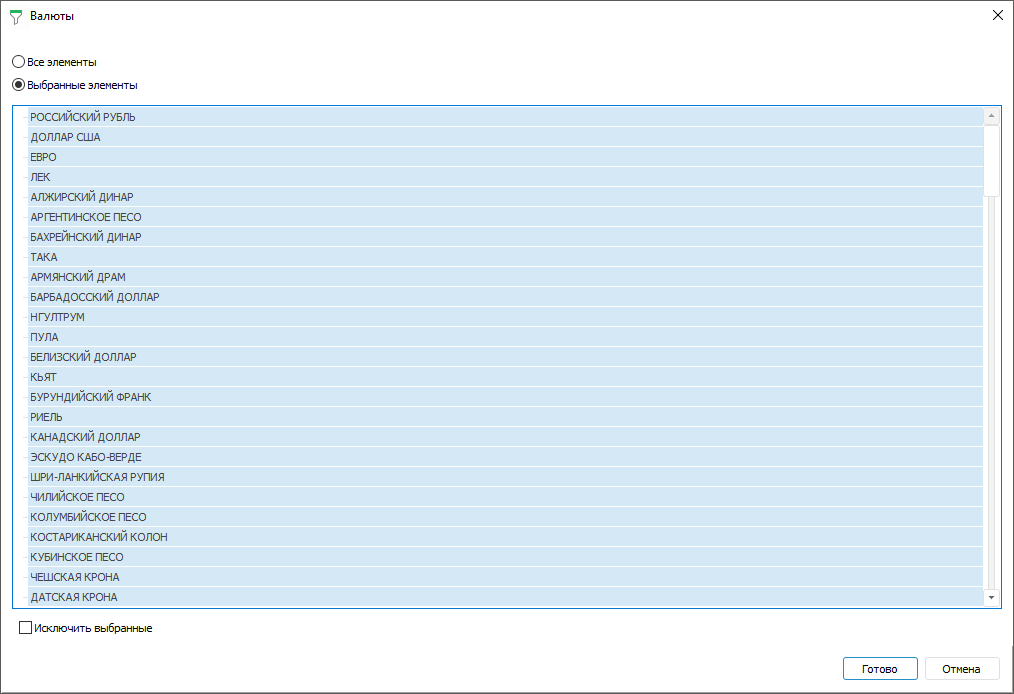

2. В открывшемся окне, выберите один из вариантов фильтра:

Варианты фильтра:

• Все элементы. Отмечены будут все элементы;

• Выбранные элементы. Отметьте только нужные элементы или исключите выбранные элементы из отметки, установив флажок «Исключить выбранные».

3. Завершите выбор, нажав кнопку «Готово».

Для сброса отметки, заданной в правой области, выполните команду «Сбросить» контекстного меню измерения.

• задайте набор элементов измерений с иерархией, отличной от базового справочника, выбрав вариант альтернативной иерархии в раскрывающемся меню «Альтернативные иерархии» контекстного меню измерения;

• используйте кнопку для удаления элементов и измерений, выделенных в правой панели. Удалять можно одно или несколько измерений и/или элементов одновременно. Для отметки нескольких измерений и/или элементов используйте клавишу SHIFT или CTRL;

• выполните команду «Наименование измерения» контекстного меню в правой области для восстановления измерения, удаленного из правой области.

Выполните эти действия для каждого измерения.

Примечание. Команды «Альтернативные иерархии», «Схема отметки», «Группы элементов» доступны, если в справочниках настроены альтернативные иерархии, схема отметки, группы элементов.

Изменение расположения измерений

Для изменения порядка расположения измерений в боковике используйте кнопки и , выбрав измерение в левой области.

Группировка измерений

Группировка измерений боковика применяется для объединения измерений по заданному атрибуту.

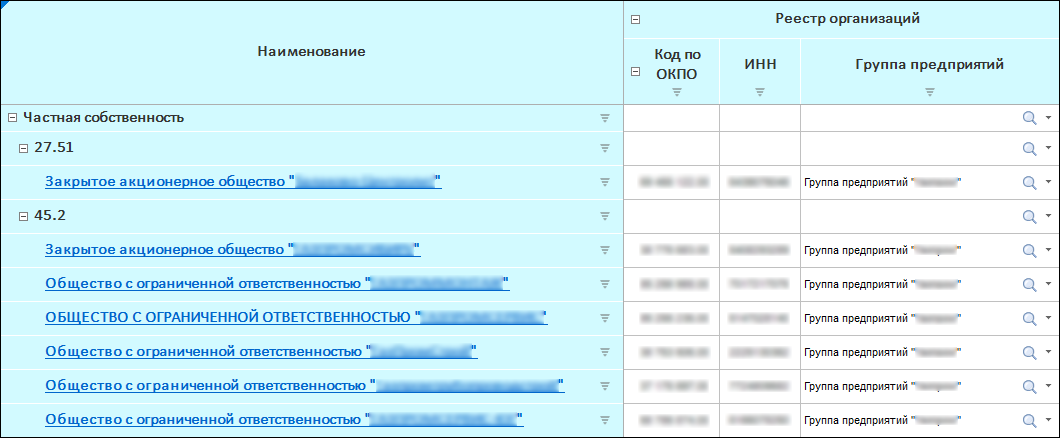

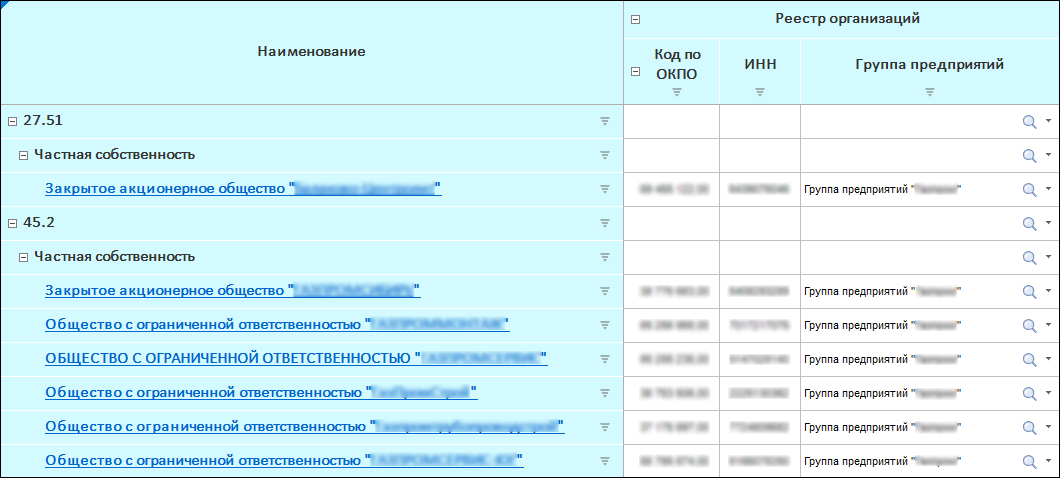

Пример

Для выполнения группировки измерений:

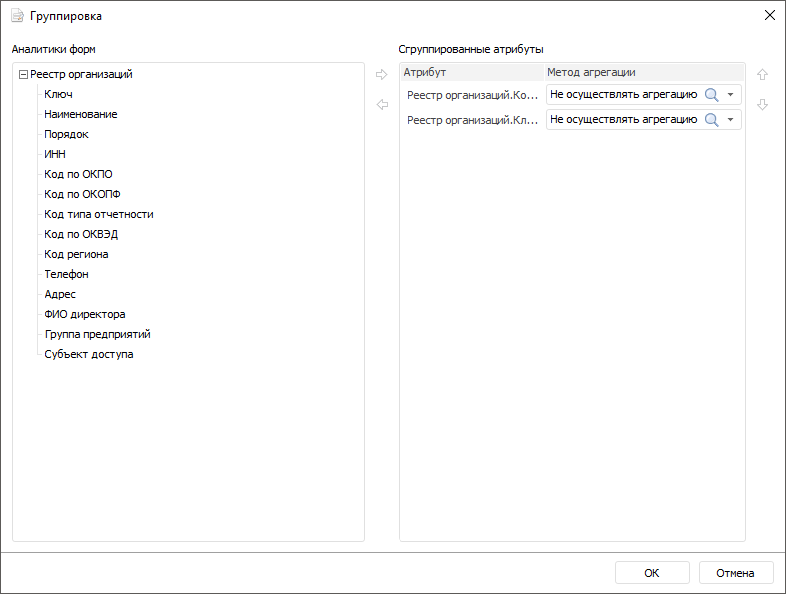

1. Нажмите кнопку «Группировка» для вызова диалогового окна.

2. Выделите атрибуты формы для группировки в области «Аналитики форм» и переместите с помощью кнопки или механизма Drag&Drop в область «Сгруппированные атрибуты».

3. Разместите атрибуты в нужном порядке с помощью кнопок и . Расположение атрибутов в области «Сгруппированные атрибуты» влияет на расположение элементов в боковике таблицы.

4. Задайте метод агрегации из раскрывающегося списка:

• Не осуществлять агрегацию. Агрегация данных не производится;

• Сумма. Агрегируемые данные суммируются;

• Минимальное значение. Из агрегируемых данных выбирается минимальное значение;

• Максимальное значение. Из агрегируемых данных выбирается максимальное значение;

• Количество непустых. Определяется количество непустых агрегируемых строк;

• Количество пустых. Определяется количество пустых агрегируемых строк;

• Количество дочерних. Определяется количество дочерних элементов на уровне-источнике;

• Среднее арифметическое. Определяется среднее значение агрегируемых данных с учетом пустых значений;

• Фактическое среднее. Определяется среднее значение элементов уровня без учета пустых значений;

• Первое фактическое. На уровне-источнике берется первое имеющееся (фактическое) значение;

• Последнее фактическое. На уровне-источнике берется последнее имеющееся (фактическое) значение;

• Среднеквадратичное отклонение по выборке. Определяется среднеквадратичное отклонение ряда по выборке;

• Медиана. Определяется медиана для агрегируемых данных;

• Среднеквадратичное отклонение. Определяется среднеквадратическое отклонение ряда по генеральной совокупности.

5. Завершите группировку нажав кнопку «Ок».
