Добавление визуализаторов и работа с ними

Для добавления визуализатора на рабочую область:

• выберите тип визуализатора в раскрывающемся меню кнопки «Вставка» на панели инструментов и щёлкните по ячейке слайда;

• щёлкните по ячейке слайда и выберите тип визуализатора в раскрывающемся меню.

В результате на рабочую область будет добавлен выбранный визуализатор:

Компоновка информационной панели выполняется в автоматическом режиме, в котором размер визуализаторов подбирается таким образом, чтобы панель размещалась на одном экране без полос прокрутки.

Для расположения визуализаторов произвольным образом:

• измените размеры визуализаторов;

• переместите визуализаторы.

Примечание. Добавление визуализаторов доступно, пока на слайде есть свободные ячейки.

Для выбора источника данных визуализатора смотрите статью «Выбор и настройка источника данных визуализатора».

Для выделения визуализатора щёлкните по нему. Выделенный визуализатор отмечается синей рамкой:

При выделении визуализатора появляется всплывающая панель настроек:

На панели настроек доступны:

• изменение типа визуализатора;

• настройка синхронизации по отметке и по выделению;

• копирование визуализатора;

• дублирование визуализатора;

• публикация визуализатора;

• удаление визуализатора.

Для сброса выделения щёлкните по свободному пространству на рабочей области.

Для изменения размеров визуализатора:

1. Выделите визуализатор.

2. Наведите курсор мыши на границу визуализатора. Указатель мыши примет вид двунаправленной стрелки.

3. Зажмите кнопку мыши и измените размер визуализатора.

В результате размер выделенного визуализатора будет изменён.

Для перемещения визуализатора по рабочей области:

1. Выделите визуализатор.

2. Наведите курсор мыши на границу визуализатора. Указатель мыши примет вид руки.

3. Зажмите левую кнопку мыши и переместите визуализатор в требуемую позицию на рабочей области.

Примечание. Область для размещения визуализатора должна быть такого же размера, как визуализатор.

В результате выделенный визуализатор будет перемещён в выбранную область.

Для задания заголовка выбранного визуализатора:

1. Переведите переключатель «Показать заголовок» в группе «Заголовок» на панели настроек в активное положение. По умолчанию переключатель находится в неактивном состоянии, заголовок не отображается.

2. Задайте настройки заголовка.

В результате у визуализатора будет отображаться заголовок.

Пример визуализатора с отображением заголовка и без отображения заголовка:



Для изменения заголовка визуализатора выполните шаги по настройке заголовка визуализатора, описанные выше, или выполните последовательность действий:

1. Щёлкните в области заголовка визуализатора.

2. Удалите старый заголовок и введите новый.

3. Нажмите клавишу ENTER или щёлкните вне области заголовка слайда.

В результате заголовок визуализатора будет изменён.

Для получения подробной информации о настройке заголовка визуализатора обратитесь к разделу «Настройка заголовка».

Для выделения элемента данных на визуализаторе щёлкните по требуемому элементу. В результате визуализатор и элемент данных на нём будут выделены:

Для сброса выделения элемента данных щёлкните по свободной области визуализатора.

Для изменения типа визуализатора:

1. Выделите визуализатор.

2. Нажмите кнопку «Изменить тип» с пиктограммой выделенного визуализатора на всплывающей панели настроек.

3. Выберите в раскрывающемся меню требуемый тип визуализатора.

В результате тип выделенного визуализатора будет изменён.

Пример визуализатора до и после смены типа:



Автообновление позволяет автоматически перестраивать визуализатор при любом изменении, которое влияет на его отображение. К упомянутым изменениям относятся:

• в инструменте «Информационная панель»:

• добавление/удаление поля на боковой панели для визуализатора;

• смена отметки в поле при помощи панели измерений или элементов управления на слайде при синхронизации визуализаторов;

• смена типа визуализатора;

• редактирование любой настройки визуализатора на панели настроек;

Примечание. Изменения настройки отображения/скрытия заголовка визуализатора автоматически отображаются на визуализаторе даже при отключённом автообновлении.

• в инструменте «Модель данных»:

• редактирование/удаление связей между таблицами, поля которых используются в визуализаторе;

• удаление таблицы, поля которой задействованы в визуализаторе;

• переименование/скрытие полей, задействованных в визуализаторе;

• редактирование/удаление/переименование вычисляемых полей, задействованных в визуализаторе;

• удаление источника, поля таблиц которого используются в визуализаторе;

• задание/редактирование/удаление фильтра модели данных.

По умолчанию автообновление визуализатора включено. Для отключения автообновления визуализатора:

1. Выделите визуализатор.

2. Переведите кнопку  «Автообновление» на всплывающей панели настроек в неактивное состояние.

В результате автообновление выделенного визуализатора будет отключено.

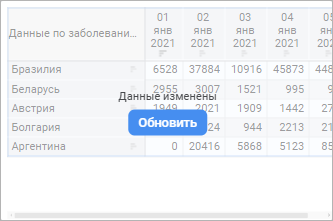

При отключённом автообновлении после любого изменения на визуализаторе появляется кнопка «Обновить» для его ручного перестроения:

Для включения автообновления переведите кнопку  «Автообновление» на всплывающей панели настроек в активное состояние.

Синхронизация по отметке позволяет управлять отметкой одинаковых измерений сразу нескольких визуализаторов, размещённых на одном слайде.

Для получения подробной информации о настройке обратитесь к разделу «Синхронизация по отметке».

Помимо синхронизации по отметке, также доступна настройка синхронизации по выделению.

Синхронизация по выделению позволяет перестраивать визуализаторы на слайде в соответствии с заданным выделением данных, не изменяя при этом настройки фильтра для измерений.

Для получения подробной информации о настройке обратитесь к разделу «Синхронизация по выделению».

Помимо синхронизации по выделению, также доступна настройка синхронизации по отметке.

Работа с буфером обмена доступна при работе с визуализаторами, расположенными на одной вкладке информационной панели.

Для создания точной копии визуализатора:

1. Выделите визуализатор.

2. Выполните одно из действий:

• выполните команду  «Копировать» в раскрывающемся меню кнопки «Действия» на всплывающей панели настроек;

• нажмите сочетание клавиш CTRL+SHIFT+C.

В результате визуализатор будет скопирован в буфер обмена.

Для вставки визуализатора щёлкните по ячейке слайда и выберите «Вставить из буфера обмена».

Примечание. Вставка визуализаторов из буфера обмена доступна, пока на слайде есть свободные ячейки.

Для создания точной копии визуализатора:

1. Выделите визуализатор.

2. Выполните одно из действий:

• выполните команду  «Дублировать» в раскрывающемся меню кнопки «Действия» на всплывающей панели настроек;

• нажмите сочетание клавиш CTRL+D.

В результате будет создана точная копия выделенного визуализатора.

Примечание. Дублирование визуализаторов доступно, пока на слайде есть свободные ячейки.

Для публикации визуализатора:

1. Выделите визуализатор.

2. Выполните команду «Опубликовать» в раскрывающемся меню кнопки «Действия» на всплывающей панели настроек.

3. Задайте настройки публикации.

В результате выполнения действий визуализатор будет опубликован во внешние приложения.

Для удаления визуализатора:

1. Выделите визуализатор.

Примечание. Для удаления нескольких визуализаторов выделите их, зажав клавишу CTRL.

2. Выполните одно из действий:

• выполните команду  «Удалить» в раскрывающемся меню кнопки «Действия» на всплывающей панели настроек;

• нажмите клавишу DELETE.

После подтверждения действия выделенный визуализатор будет удалён.
