Настройка визуализации данных

Для поиска измерения нажмите кнопку  «Поиск» в группе «Измерения» и начните вводить наименование требуемого измерения.

Для поиска факта нажмите кнопку  «Поиск» в группе «Факты» и начните вводить наименование требуемого факта.

Для получения подробной информации о работе с вычисляемыми фактами обратитесь к разделу «Настройка вычисляемых фактов».

Задание строк и столбцов доступно для визуализаторов всех типов, кроме типов «Диаграмма рассеяния», «Индикатор», «Карта».

Для задания строк/столбцов перетащите требуемые измерения и/или факты в поле «Поместите данные» области «Строки»/«Столбцы» группы «Поля» с помощью механизма Drag&Drop. В результате в списке строк/столбцов будут отображаться добавленные измерения и/или факты:

Для изменения порядка следования добавленных полей используйте команды  «Вверх» и  «Вниз» в раскрывающемся меню кнопки  «Действия».

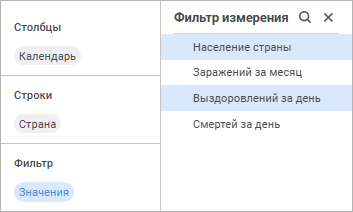

Для задания фильтра перетащите требуемые измерения и/или факты в поле «Поместите данные» области «Фильтр» группы «Поля» с помощью механизма Drag&Drop. Для задания фильтра доступны все измерения и факты, кроме вычисляемых фактов.

Примечание. Измерения стандартного куба с включенным методом агрегации при размещении в области «Фильтр» исключаются из построения представления данных.

В результате в списке фильтров будут отображаться добавленные измерения и/или факты:

Настройка фильтра выполняется аналогично настройке фильтра для измерений.

Задание фактов доступно для визуализаторов всех типов, кроме типа «Диаграмма рассеяния».

Для задания факта перетащите требуемый факт в поле «Поместите данные» области «Факты» группы «Поля» с помощью механизма Drag&Drop.

Примечание. Для задания фактов доступны данные только из группы «Факты».

В результате в списке фактов будет отображаться добавленный факт:

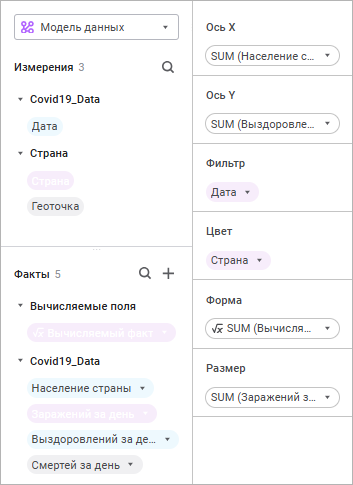

Задание осей X и Y доступно только для визуализаторов типа «Диаграмма рассеяния».

Для задания осей перетащите требуемые факты в поле «Поместите данные» областей «Ось X» и «Ось Y» группы «Поля» с помощью механизма Drag&Drop.

Примечание. Для задания осей доступны данные только из группы «Факты».

В результате в списке осей будут отображаться добавленные факты:

Задание цвета и размера точек доступно только для визуализаторов типа «Диаграмма рассеяния» и «Карта».

Задание формы точек доступно только для визуализаторов типа «Диаграмма рассеяния».

Для задания цвета/размера/формы точек перетащите требуемые измерения и/или факты в поле «Поместите данные» области «Цвет»/«Размер»/«Форма» соответственно группы «Поля» с помощью механизма Drag&Drop. В результате в списке цветов/размеров/форм будут отображаться добавленные измерения и/или факты:

Цвета/размеры/формы точек на визуализаторе будут определяться значениями элементов добавленных измерений/фактов.

Задание линий тренда доступно только для визуализаторов типа «Индикатор».

Для задания линии тренда перетащите требуемые измерения и/или факты в поле «Поместите данные» области «Линия тренда» группы «Поля» с помощью механизма Drag&Drop. В результате в списке линий тренда будут отображаться добавленные измерения и/или факты:

Для изменения порядка следования добавленных полей используйте команды  «Вверх» и  «Вниз» в раскрывающемся меню кнопки  «Действия».

Задание геообъектов доступно только для визуализаторов типа «Карта».

Для задания геообъектов перетащите требуемое измерение в поле «Поместите данные» области «Геообъекты» группы «Поля» с помощью механизма Drag&Drop.

Примечание. Для задания геообъектов доступны данные только из группы «Измерения».

В результате в списке геообъектов будет отображаться добавленное измерение:

Геообъекты отображаются на карте в виде точек.

Задание широты и долготы доступно только для визуализаторов типа «Карта».

Примечание. Для задания широты и долготы доступны данные только из группы «Факты».

Для задания широты или долготы:

• выполните команду «Геороль» в раскрывающемся меню кнопки  «Действия» для факта и выберите вариант «Широта» или «Долгота»;

• перетащите требуемый факт в область «Широта» или «Долгота» группы «Поля» с помощью механизма Drag&Drop.

В результате в списке широт и долгот будут отображаться добавленные факты:

Широта и долгота отвечают за координаты геообъектов по широте и долготе в соответствии с правилом:

• если значение широты положительно, то координата берётся по северной широте, в противном случае - по южной широте;

• если значение долготы положительно, то координата берётся по восточной долготе, в противном случае - по западной долготе.

Для добавленных фактов по умолчанию устанавливается метод агрегации «Арифметическое среднее». Для изменения метода агрегации выберите требуемый метод из раскрывающегося списка команды «Агрегация» в раскрывающемся меню кнопки  «Действия»:

• Арифметическое среднее (AVG);

• Минимум (MIN);

• Максимум (MAX).

Настройка формата данных доступна для фактов, вычисляемых полей и вычисляемых фактов.

Для изменения формата данных:

1. Выполните одно из действий на боковой панели:

• в группе «Факты» выберите факт или вычисляемое поле;

• в группе «Поля» добавьте факты или вычисляемые поля в область «Столбцы», «Строки» или «Факты».

2. Выполните команду «Формат данных» в раскрывающемся меню кнопки  «Действия» для факта или вычисляемого поля.

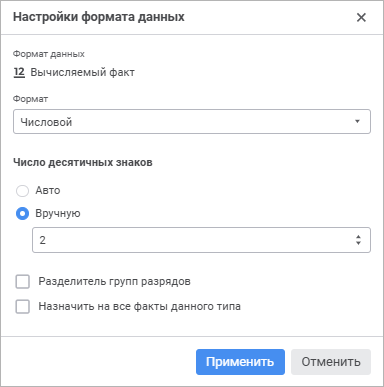

После выполнения действий будет открыто окно «Настройки формата данных»:

В окне отображается тип данных и наименование факта или вычисляемого поля.

В раскрывающемся списке «Формат» выберите формат данных:

• Числовой. При использовании числового формата значения будут представлены в виде целого или вещественного числа с заданным числом десятичных знаков и использованием разделителя группы разрядов;

• Процентный. При использовании процентного формата значение чисел умножается на 100 и добавляется знак «%». Ввод чисел в ячейку при данном формате будет по-разному обрабатываться в зависимости от использования знака «%». Например, при вводе «40%» в ячейке будет отражено «40%», при этом значение в ячейке «0,4». Если вводится «40», то в ячейке отображается «4000%», при этом значение в ячейке будет «40»;

• Пользовательский. Содержит кодовые представления всех доступных форматов данных.

По умолчанию установлен пользовательский формат данных.

Примечание. Для визуализаторов «Sankey-диаграмма», «Диаграмма рассеяния», «Индикатор» и «Карта» доступен только пользовательский формат данных.

В зависимости от выбранного формата доступны различные настройки:

• для пользовательского формата данных в раскрывающемся списке «Шаблон» выберите один из базовых форматов, составленных с использованием специальных зарезервированных символов (кодов форматов).

Если ни один из форматов не подходит, то можно добавить собственный. Для формирования целой и/или дробной части включите в раздел следующие шаблоны:

• #. Выводятся только значащие числа, незначащие нули не отображаются;

• 0. Незначащие нули отображаются, если количество разрядов числа меньше количества нулей в формате;

• " " (<пробел>). При наличии знака пробела между # и/или 0 будет включен режим групп разрядов. Число будет разделено пробелами по 3 цифры. При вставке пробелов после шаблона целой части числа - каждый пробел будет понижать разрядность отображаемого числа на 3, что соответствует отображению в тысячах при одном пробеле. Например, шаблон "0 " будет отображать число "10 000" как "10".

Задание шаблона дробной части производится после знака запятой ",".

Если дробная часть числа содержит цифр больше, чем формат содержит шаблонов, число округляется так, чтобы количество разрядов соответствовало количеству шаблонов. Если же целая часть числа содержит цифр больше, чем формат содержит шаблонов, отображаются все значащие разряды.

Примеры использования шаблонов числа:

• для процентного и числового форматов данных:

• задайте количество отображаемых знаков после запятой:

• Авто. По умолчанию установлено автоматическое определение количества отображаемых знаков после запятой, как в источнике;

• Вручную. Задайте количество отображаемых знаков после запятой в поле ввода или с помощью кнопок и . По умолчанию отображается количество знаков, как в источнике;

• установите флажок «Разделитель групп разрядов» для отображения разделителей разрядов (пробелов). По умолчанию флажок не установлен.

В группе «Факты» для применения настроек формата данных ко всем фактам этого же типа данных установите флажок «Назначить на все факты данного типа». По умолчанию флажок не установлен.

Для применения настроек формата данных нажмите кнопку «Применить».

Заданный формат данных будет применён ко всем визуализаторам, где присутствует данный факт/вычисляемое поле.

Особенности отображения формата данных итогов:

• если в визуализаторе отображаются итоги по строкам или столбцам, подсчитанные по фактам, то к значениям итогов по умолчанию применяется формат, заданный для факта;

• если итоги подсчитываются по элементу измерения, где данные разных фактов представлены в одном формате, то в итогах выводится значение в формате фактов;

• если итоги подсчитываются по элементу измерения, где данные разных фактов представлены в разных форматах, то в итогах выводится значение в пользовательском формате с шаблоном # ##0.#################.

По умолчанию для фактов устанавливается метод агрегации «Сумма». Для изменения метода агрегации выберите требуемый метод из раскрывающегося списка команды «Агрегация» в раскрывающемся меню кнопки  «Действия»:

Особенности задания агрегации для фактов:

• для полей «Широта» и «Долгота» доступны методы агрегации:

• Арифметическое среднее (AVG);

• Минимум (MIN);

• Максимум (MAX);

• для вычисляемых фактов, добавленных в визуализаторы, устанавливаются методы агрегации, настроенные для исходных фактов.

Задание фильтра доступно для всех измерений, кроме измерений, построенных на вычисляемых фактах.

Для задания фильтра измерения:

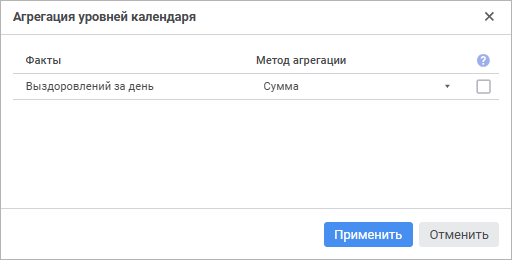

Для настройки агрегации уровней календарных или иерархических измерений выполните действия:

1. Добавьте календарное или иерархическое измерение в область «Столбцы» или «Строки» группы «Поля».

2. Выполните команду  «Агрегация уровней» в раскрывающемся меню кнопки  «Действия» добавленного измерения. Будет открыто окно «Агрегация уровней календаря»:

В окне отображается список добавленных фактов с методами агрегации.

3. Выберите в раскрывающемся списке «Метод агрегации» методы агрегации для каждого факта. По умолчанию установлен метод агрегации «Сумма».

4. При необходимости установите флажок «Агрегировать по отметке в измерении» для агрегации уровней только по отметкам в измерении. По умолчанию флажок не установлен, агрегация уровней происходит по всем элементам измерения.

После выполнения действий для добавленного календарного или иерархического измерения будет настроена агрегация для каждого из фактов.

Для получения подробной информации обратитесь к разделу «Отметка элементов измерения».

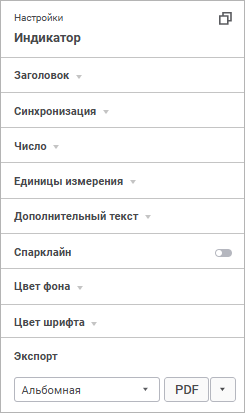

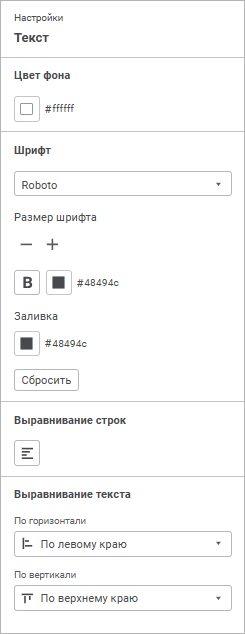

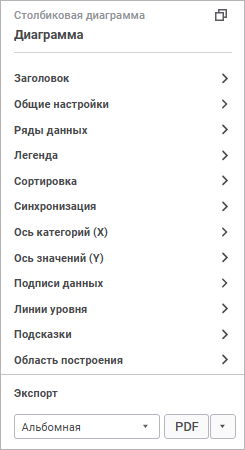

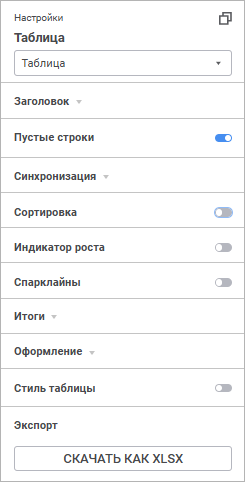

Для отображения панели настроек переведите кнопку  «Настройки» на панели инструментов в активное состояние. По умолчанию панель настроек скрыта.

Для скрытия панели настроек визуализатора переведите кнопку  «Настройки» на панели инструментов в неактивное состояние.

Для настройки визуализаторов через системную сборку на языке Fore:

1. Выделите визуализатор.

2. Нажмите кнопку «Скопировать идентификатор» на панели настроек.

3. Используйте системную сборку Dashboard в инструменте «Среда разработки» для работы с информационной панелью.

Примечание. При смене типа визуализатора с применением языка Fore на тип, который не входит в перечень поддерживаемых типов диаграмм, на панели настроек будут доступны только настройки заголовка и настройки цвета фона.

Для настройки заголовка выбранного визуализатора или слайда:

1. Переведите переключатель «Показать заголовок» в группе «Заголовок» на панели настроек в активное состояние. По умолчанию переключатель находится в неактивном состоянии, заголовок не отображается.

2. Введите текст заголовка. По умолчанию в качестве наименования отображается тип визуализатора и его порядковый номер на слайде для данного типа визуализатора.

3. Задайте параметры текста:

4. Выберите один из способов выравнивания текста в заголовке в раскрывающемся меню кнопки «Положение»:

• . По левому краю;

• . По центру;

• . По правому краю;

• . По ширине.

В результате выполнения действий для выбранного визуализатора или слайда будут применены заданные настройки заголовка.

Для скрытия заголовка переведите переключатель «Показать заголовок» в группе «Заголовок» на панели настроек в неактивное состояние.

При полном удалении текста заголовка будет отображаться заголовок по умолчанию: [Тип визуализатора][Порядковый номер визуализатора данного типа].

Если у визуализатора был установлен заголовок по умолчанию, то при смене типа визуализатора будет установлен заголовок, соответствующий новому типу визуализатора.

Пример визуализатора с отображением заголовка и без отображения заголовка:

Для получения подробной информации о настройке обратитесь к разделу «Синхронизация визуализаторов на слайде».

Настройка сортировки доступна для визуализаторов всех типов, кроме диаграммы рассеяния, Sankey-диаграммы, карты, индикатора, текста и изображения.

Для отображения настроек сортировки переведите переключатель «Использовать сортировку» в группе «Сортировка» на панели настроек в активное состояние. По умолчанию переключатель «Использовать сортировку» неактивен, настройки сортировки не отображаются.

Задайте настройки сортировки:

1. Выберите способ сортировки:

• Строки. Сортировка выполняется по строкам;

• Столбцы. Сортировка выполняется по столбцам.

2. Выберите строку/столбец для сортировки из раскрывающегося списка «Сортировать строку»/«Сортировать столбец».

3. Выберите тип сортировки:

• «Без сортировки». Сортировка не используется;

• «По убыванию». Выполняется сортировка по убыванию;

• «По возрастанию». Выполняется сортировка по возрастанию.

В результате для выбранного визуализатора будет настроена сортировка.

Примечание. При скрытии настроек сортировки настроенная сортировка сохраняется.

Для настройки цвета шрифта выберите требуемый цвет в раскрывающейся палитре цветов.

По умолчанию установлен цвет шрифта #54575b в формате HEX.
