Синхронизация визуализаторов на слайде

Синхронизация позволяет управлять отметками одинаковых измерений сразу нескольких визуализаторов, расположенных на одном слайде.

Доступные типы синхронизации:

• синхронизация по отметке;

• синхронизация по выделению.

Примечание. Доступно одновременное использование синхронизации по отметке и синхронизации по выделению.

Синхронизация по отметке

Для применения синхронизации по отметке:

1. Активируйте режим синхронизации по отметке для слайда:

• нажмите кнопку «Действие» на вкладке соответствующего слайда и в раскрывшемся меню выберите  «Синхронизация»;

• переведите переключатель «Синхронизация» на панели настроек слайда в активное состояние;

На панели настроек появится список всех визуализаторов, расположенных на слайде.

2. Активируйте режим синхронизации для визуализаторов на слайде. Для этого установите флажки напротив требуемых визуализаторов на панели настроек:

В результате будет активирована синхронизация по отметке для выбранных визуализаторов на слайде.

Отключение синхронизации

Для отключения режима синхронизации для визуализатора снимите с него флажок в списке визуализаторов на панели настроек.

Для отключения режима синхронизации для слайда:

• нажмите кнопку «Действие» на вкладке соответствующего слайда и в раскрывшемся меню выберите  «Синхронизация»;

• переведите переключатель «Синхронизация» на панели настроек в неактивное состояние.

Настройка элементов управления

Для настройки элементов управления:

1. Включите синхронизацию по отметке.

2. Переведите переключатель «Элементы управления» на панели настроек в активное состояние.

В результате на панели настроек отобразятся настройки элементов управления:

Выберите расположение элементов управления на слайде, а также установите флажки около параметров, которыми требуется управлять.

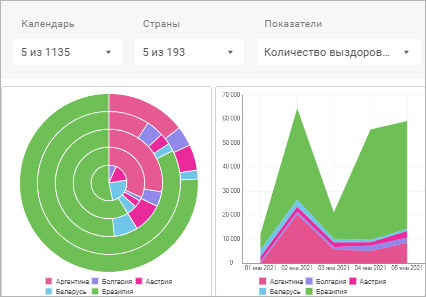

После выполнения настроек в верхней части слайда отобразятся элементы управления выбранных параметров визуализаторов:

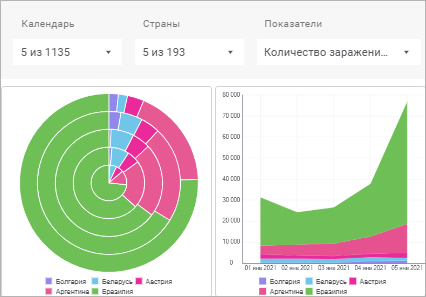

При изменении отметок измерений в элементах управления автоматически будут перестраиваться все синхронизируемые визуализаторы:

Дополнительные настройки элементов управления:

Изменение ширины элементов управления

Переименование элементов управления

Изменение порядка элементов управления

Синхронизация по выделению

Синхронизация по выделению позволяет перестраивать визуализаторы на слайде и связанные визуализаторы других загруженных слайдов с настроенной синхронизацией в соответствии с заданным выделением данных. При настроенной синхронизации по выделению выделение данных на одном визуализаторе автоматически приводит к отображению тех же выделенных данных на другом визуализаторе, не изменяя при этом настройки фильтра для измерений.

Для применения синхронизации по выделению выбранных визуализаторов:

1. Нажмите кнопку  «Сбросить выделение» на всплывающей панели настроек визуализатора для тех визуализаторов на слайде, для которых требуется настроить синхронизацию по выделению.

2. Задайте в группе параметров «Синхронизация» на панели настроек способ связи выделенных данных между синхронизируемыми визуализаторами:

Установите флажки:

• Передавать. По умолчанию флажок установлен, управляющий визуализатор передаёт выделенные данные в другие визуализаторы, участвующие в синхронизации;

Примечание. Флажок «Передавать» доступен для всех типов визуализатора, кроме «Sankey-диаграмма», «Диаграмма рассеяния», «Индикатор» и «Карта».

• Принимать. По умолчанию флажок установлен, управляемый визуализатор принимает выделенные данные из визуализаторов, участвующих в синхронизации.

Примечание. При снятых флажках «Передавать» и «Принимать» визуализатор будет исключён из синхронизации.

В результате при выделении данных в управляющем визуализаторе с настроенной синхронизацией по выделению будут перестраиваться данные в управляемых визуализаторах слайда, для которых была включена синхронизация по выделению. По умолчанию все визуализаторы всех загруженных слайдов участвуют в синхронизации по выделению, как принимающие и передающие.

Если в управляемом визуализаторе отсутствуют измерения, которые имеются в управляющем, они добавляются автоматически в область «Фильтр» управляемого визуализатора, такие измерения заблокированы для настройки фильтра:

Отключение синхронизации

Отключение синхронизации данных по выделению доступно для информационной панели, открытой в режимах редактирования и просмотра. Отключение синхронизации данных по выделению у выбранного визуализатора также доступно для опубликованных объектов информационной панели.

Для отключения синхронизации по выделению:

• нажмите кнопку  «Сбросить выделение» на панели инструментов.

Примечание. Кнопка  «Сбросить выделение» на панели инструментов активна, если на слайде есть визуализаторы с настроенной синхронизацией данных по выделению.

Все визуализаторы слайда и связанные визуализаторы других загруженных слайдов с настроенной синхронизацией будут перестроены по отметке, заданной в области «Поля» на боковой панели, выделение данных будет сброшено, автоматически добавленные в область «Фильтр» измерения будут удалены для всех визуализаторов, участвующих в синхронизации данных по выделению;

• нажмите кнопку  «Сбросить выделение» на всплывающей панели настроек для визуализаторов, участвующих в синхронизации данных по выделению.

Примечание. Кнопка  «Сбросить выделение» отображается на всплывающей панели настроек, если на слайде есть визуализаторы с настроенной синхронизацией данных по выделению.

• При отключении синхронизации у управляющего визуализатора выделение данных будет сброшено у всех визуализаторов, участвующих в синхронизации.

• При отключении синхронизации у управляемого визуализатора выделение данных будет сброшено только у выбранного визуализатора, автоматически добавленные в область «Фильтр» измерения будут удалены.

Визуализаторы будут перестроены по отметке, заданной в области «Поля» на боковой панели.

Особенности работы с синхронизацией по выделению

• При сохранении информационной панели выделение данных в управляющем визуализаторе сохраняется и отображается при повторном открытии информационной панели в режиме просмотра и в режиме редактирования. Выделение данных в информационной панели, открытой в режиме просмотра, не сохраняется.

• При копировании или дублировании визуализатора копируются настройки синхронизации.

• Если к визуализатору была применена синхронизация по выделению, то при изменении отметки элементов измерения заданное выделение данных не сбрасывается. В случае выделения всех данных при смене отметки будут выделены все данные.

• Автоматически добавленные в управляемые визуализаторы измерения удаляются в следующих случаях:

• для управляющего визуализатора был снят флажок «Передавать», т.е. визуализатор стал управляемым;

• управляющий визуализатор был удалён со слайда;

• управляющий визуализатор стал некорректным.
