Добавление и настройка объектов рабочего пространства

Для добавления объекта репозитория:

• в веб-приложении:

1. Нажмите кнопку «Объект репозитория» на панели инструментов.

2. Выберите объект репозитория на боковой панели.

Для быстрого поиска объекта репозитория используйте строку поиска, расположенную в верхней части боковой панели. В зависимости от настроек отображения объектов введите в строку поиска наименование, идентификатор или ключ объекта, который необходимо найти. Поиск будет выполняться автоматически по мере ввода искомого текста. В списке будут только те объекты, наименования/идентификаторы/ключи которых содержат вводимый текст. Для очистки строки нажмите кнопку «Очистить» или используйте клавишу BACKSPACE.

Для настройки отображения объектов репозитория на боковой панели нажмите кнопку «Отображение объекта» и выберите в раскрывающемся меню вариант отображения:

• Наименование. Объекты отображаются под своими наименованиями. Вариант по умолчанию;

• Идентификатор. Объекты отображаются под своими идентификаторами;

• Ключ. Объекты отображаются под своими ключами.

Выбрать можно несколько вариантов. Идентификатор и ключ будут указаны в скобках.

• в настольном приложении:

1. Нажмите кнопку «Объект репозитория» на вкладке «Главная» ленты инструментов. Откроется окно «Выберите объект».

2. Выберите объект репозитория.

Для просмотра объектов, в которые входит объект, и связей между ними выполните следующие действия:

1. Выделите объект мышью на рабочем пространстве.

2. Выполните:

• команду «Входит в > Показать объекты»:

• в контекстном меню объекта;

• на вкладке «Конструктор» ленты инструментов (доступно только в настольном приложении);

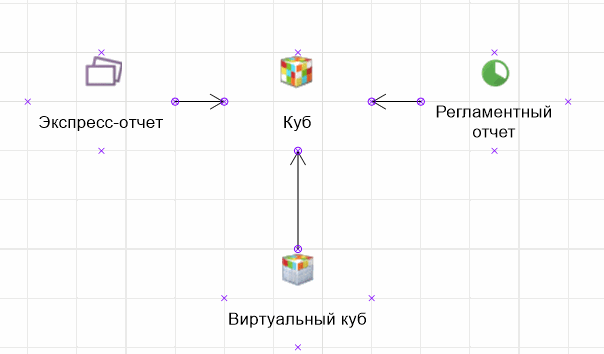

Например, объект «Куб» входит в экспресс-отчёт, регламентный отчёт и виртуальный куб:

• команду «Входит в > Показать объекты (рекурсивно)»:

• в контекстном меню объекта;

• на вкладке «Конструктор» ленты инструментов (доступно только в настольном приложении).

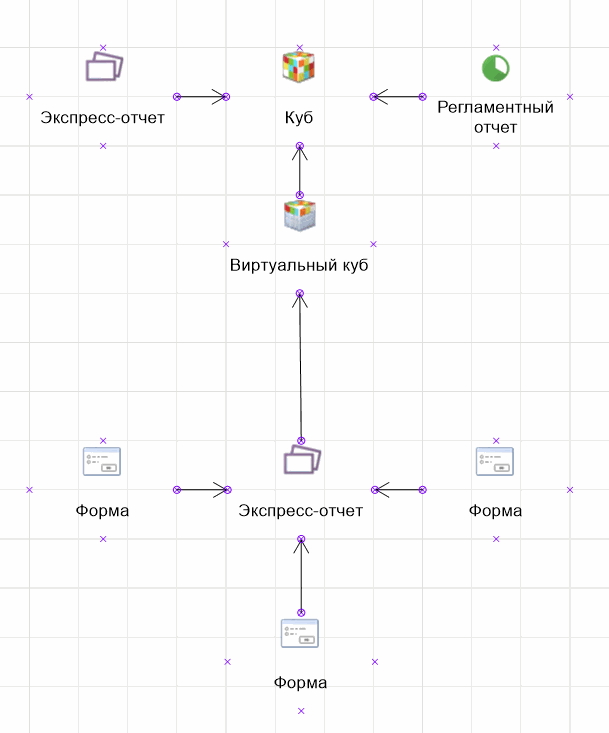

Например, «Куб» входит в экспресс-отчёт, регламентный отчёт и виртуальный куб. В свою очередь виртуальный куб входит в экспресс-отчёт, входящий в 3 разные формы Fore:

Для просмотра объектов, из которых состоит объект, и связей между ними выполните следующие действия:

1. Выделите объект мышью на рабочем пространстве.

2.  Выполните:

• команду «Состоит из > Показать объекты»:

• в контекстном меню объекта;

• на вкладке «Конструктор» ленты инструментов (доступно только в настольном приложении).

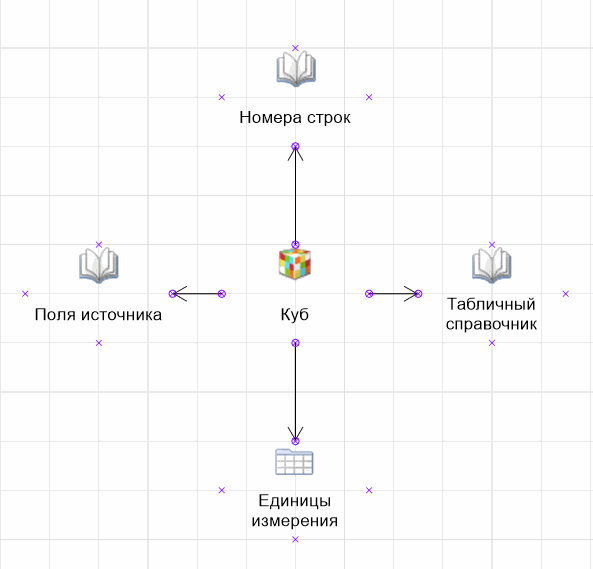

Например, объект «Куб» состоит из таблицы и справочников:

• команду «Состоит из > Показать объекты (рекурсивно)»:

• в контекстном меню объекта;

• на вкладке «Конструктор» ленты инструментов (доступно только в настольном приложении).

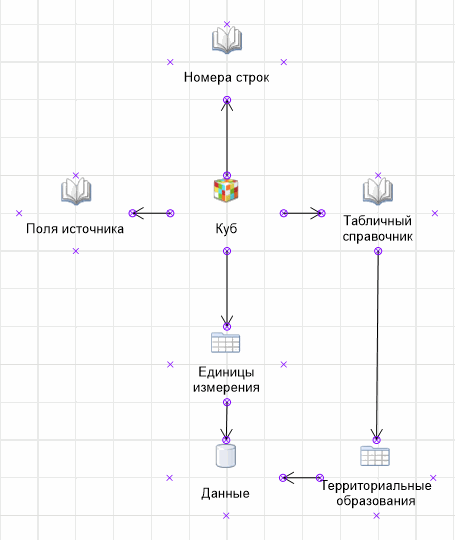

Например, объект «Куб» состоит из таблицы и справочников. Справочник «Табличный справочник» состоит из таблицы «Территориальные образования», а таблицы «Единицы измерения» и «Территориальные образования» из базы данных «Данные»:

Для добавления линии:

1. Выберите требуемый тип линии:

• в веб-приложении в раскрывающемся меню кнопки, содержащей набор линий, на панели инструментов. Кнопка выбора линии имеет вид последней выбранной линии;

• в настольном приложении в раскрывающемся меню кнопки «Линия» на вкладке «Главная» ленты инструментов.

2. Переместите курсор к предполагаемому месту начала линии и, удерживая кнопку мыши, переместите курсор к месту предполагаемого окончания линии. Отпустите кнопку мыши.

Для получения подробной информации по созданию линий между объектами обратитесь к разделу «Создание линий между объектами и точек соединения».

Доступные линии для выбора:

• в веб-приложении:

• . Прямая линия;

• . Стрелка;

• . Угловая линия;

• . Изогнутая линия;

• в настольном приложении:

• линия;

• связь;

• соединительная линия;

• кривая линия.

Для добавления фигуры:

• в веб-приложении выберите требуемый тип фигуры в раскрывающемся меню в раскрывающемся меню кнопки, содержащей набор фигур, на панели инструментов. Кнопка выбора фигуры имеет вид последней выбранной фигуры;

• в настольном приложении нажмите кнопку «Фигура» на вкладке «Главная» ленты инструментов и в раскрывающемся списке выберите тип фигуры.

Доступные фигуры для выбора:

• в веб-приложении:

• . Скруглённый прямоугольник;

• . Прямоугольник;

• . Эллипс;

• . Треугольник;

• . Четырёхугольник;

• . Пятиугольник;

• . Шестиугольник;

• . Восьмиугольник;

• в настольном приложении:

• прямоугольники;

• правильные многоугольники;

• фигурные стрелки;

• выноски.

Поддерживаемые форматы изображения: BMP, JPEG, JPG, JFIF, JPE, GIF, PNG.

Для добавления изображения:

1. Выполните одно из действий:

• в веб-приложении нажмите кнопку «Изображение» на панели инструментов;

• в настольном приложении нажмите кнопку «Изображение» на вкладке «Главная» ленты инструментов.

Откроется окно выбора файла.

2. Выберите файл изображения и нажмите кнопку «Открыть».

Для выделения одного объекта на рабочей области:

• щёлкните по объекту мышью;

• в настольном приложении:

• используйте клавишу TAB для выделения объекта в порядке слева направо, сверху вниз;

• используйте сочетание клавиш SHIFT+TAB для выделения объекта в порядке снизу вверх, справа налево.

Примечание. Выделение будет осуществляться в пределах видимой рабочей области.

Для выделения всех объектов на рабочей области используйте сочетание клавиш CTRL+А.

Для выделения нескольких объетов на рабочей области:

• зажмите клавишу CTRL и последовательно щёлкните по каждому выделяемому элементу;

• выберите режим «Курсор» на панели инструментов в веб-приложении или «Указатель» на ленте инструментов в настольном приложении и используйте рамку для выделения элементов:

1. Определите группу объектов, которые требуется выделить.

2. Щёлкните и зажмите кнопку мыши за пределами группы выделяемых объектов.

3. Начните перемещать указатель мыши. Будет отображена прямоугольная рамка:

4. Перемещайте указатель до тех пор, пока все требуемые объекты не будут помещены в рамку.

5. Отпустите указатель мыши. Все объекты, полностью или частично помещенные в рамку, будут выделены.

При работе с объектами доступна стандартная работа с буфером обмена.

Относительное позиционирование объектов в копируемой группе при вставке сохраняется.

Для удаления выделенного объекта:

Для перемещения одного или нескольких выделенных объектов на рабочей области:

• используйте клавиши UP, LEFT, DOWN, RIGHT для перемещения объектов на 1 пиксель;

• используйте сочетание клавиш SHIFT+UP, SHIFT+LEFT, SHIFT+DOWN, SHIFT+RIGHT для перемещения объектов на 10 пикселей;

• используйте сочетание клавиш CTRL+UP, CTRL+LEFT, CTRL+DOWN, CTRL+RIGHT для перемещения объектов на 100 пикселей.

Для изменения размера объекта на рабочей области:

• с помощью мыши:

1. Наведите курсор мыши на точку, расположенную на границе объекта. Указатель мыши примет вид двунаправленной стрелки.

2. Зажмите кнопку мыши и растяните/сожмите объект до необходимого размера.

• с помощью клавиатуры:

1. Зажмите сочетание клавиш CTRL+SHIFT.

2. Измените размер объекта с помощью клавиш UP, DOWN, LEFT, RIGHT на 1 пиксель.

После выполнения действий будет изменён размер объекта.

Для поворота одного или нескольких выделенных объектов на рабочей области:

• выполните команду «Поворот» в контекстном меню объекта и выберите один из способов:

• Повернуть на 90o по часовой стрелке;

• Повернуть на 90o против часовой стрелки;

• вручную (не доступно при выделении группы объектов);

• в настольном приложении нажмите кнопку «Повернуть/отразить» на вкладке «Формат» ленты инструментов и выберите один из способов из раскрывающегося меню:

• Повернуть влево. К объекту будет применен поворот на 90° против часовой стрелки;

• Повернуть вправо. К объекту будет применен поворот на 90° по часовой стрелке.

Для изменения порядка расположения объектов на рабочей области:

• в веб-приложении используйте команды «На передний план»/«На задний план» в контекстном меню объектов;

• в настольном приложении:

• выполните команду «Порядок > На передний план/На задний план» в контекстном меню объекта.

• выполните команду «Формат > Порядок > На передний план/На задний план» в главном меню.

Доступно только в настольном приложении.

Для отражения выделенного объекта нажмите кнопку «Отразить/повернуть» на вкладке «Формат» ленты инструментов и выберите способ отражения:

• Отразить по горизонтали;

• Отразить по вертикали.

Доступно только в настольном приложении.

Объекты, расположенные на рабочем поле, можно группировать. Для группы объектов можно задать единое форматирование и порядок расположения, изменять размер. При изменении размеров группы происходит пропорциональное изменение размеров объектов, входящих в группу.

Для группировки выделенных объектов:

• выполните команду «Группировка > Сгруппировать» в контекстном меню выделенных объектов;

• нажмите кнопку на вкладке «Формат» ленты инструментов;

• нажмите сочетание клавиш CTRL+G.

Доступно только в настольном приложении.

Для разгруппировки выделенной группы объектов:

• выполните команду «Группировка > Разгруппировать» в контекстном меню группы объектов;

• нажмите кнопку на вкладке «Формат» ленты инструментов;

• нажмите сочетание клавиш CTRL+U.

Для выравнивания объектов относительно друг друга:

1. Выделите несколько объектов.

2. Выполните одно из действий:

• в веб-приложении:

• выполните команду «Выровнять» контекстного меню объекта;

• нажмите кнопку «Выровнять» на панели инструментов;

• в настольном приложении:

• выполните команду «Выровнять/Распределить> контекстного меню объекта;

• нажмите кнопку «Выровнять» на вкладке «Формат» ленты инструментов.

3. Выберите один из вариантов выравнивания объектов в раскрывающемся меню команды/кнопки:

• Выровнять по левому краю. Выделенные объекты будут выровнены по левому краю относительно крайнего левого объекта:

• Выровнять по центру. Выделенные объекты будут выровнены по центру. Центр рассчитывается исходя из положения крайнего левого объекта и крайнего правого среди выделенных и размеров самих объектов:

• Выровнять по правому краю. Выделенные объекты будут выровнены по правому краю относительно крайнего правого объекта:

• Выровнять по верхнему краю. Выделенные объекты будут выровнены по верхнему краю относительно крайнего верхнего объекта:

• Выровнять по середине. Выделенные объекты будут выровнены по середине. Середина рассчитывается исходя из положения крайнего верхнего объекта и крайнего нижнего среди выделенных и размеров самих объектов:

• Выровнять по нижнему краю. Выделенные объекты будут выровнены по нижнему краю относительно крайнего нижнего объекта:

Доступно только в настольном приложении.

Для распределения объектов относительно друг друга:

1. Выделите три или более объекта, последовательно щелкая по ним с зажатой клавишей SHIFT.

2. Выполните команду:

• «Выровнять> <вариант действия>» на вкладке «Формат» ленты инструментов;

• «Выровнять/Распределить> <вариант действия>» контекстного меню.

Доступны следующие варианты распределения объектов:

• Распределить по горизонтали. Выделенные объекты будут находиться друг от друга на одинаковом расстоянии. Расстояние рассчитывается исходя из положения крайнего левого объекта и крайнего правого среди выделенных и размеров самих объектов:

• Распределить по вертикали. Выделенные объекты будут находиться друг от друга на одинаковом расстоянии. Расстояние рассчитывается аналогично предыдущему пункту:

Доступно только в настольном приложении.

Для изменения размеров выделенных объектов в настольном приложении:

• выполните команду «Размер > <вариант действия>» в контекстном меню группы объектов;

• выполните команду «Одинаковые размеры > <вариант действия>» на вкладке «Формат» главного меню панели инструментов.

Доступны следующие варианты изменения размеров объектов:

• Выровнять по самому широкому. Ширина всех выделенных объектов будет изменена на ширину самого широкого объекта в группе:

• Выровнять по самому узкому. Ширина всех выделенных объектов будет изменена на ширину самого узкого объекта в группе:

• Выровнять по самому высокому. Высота всех выделенных объектов будет изменена на высоту самого высокого объекта в группе:

• Выровнять по самому низкому. Высота всех выделенных объектов будет изменена на высоту самого низкого объекта в группе:

Доступно только в настольном приложении.

Для запрета или разрешения редактирования отдельного объекта в группе установите/снимите флажок «Группировка > Выделять объекты в группе» в контекстном меню объекта.

Запрет или разрешение редактирования отдельного объекта в группе позволяет ограничить просмотр и редактирование объекта в режиме редактирования рабочего пространства.

Установка флажка возможна только после создания группы объектов.
