Линия тренда

Для быстрой настройки формата ряда данных используйте вкладку «Ряды данных» на боковой панели.

Доступны следующие настройки линии тренда:

• настройка типа линии тренда;

• настройка отображения линии тренда в легенде;

• настройки отображения линии тренда в области построения диаграммы;

• настройка прогнозирования значений линии тренда;

• настройка пикового интервала.

Для расширенной настройки формата линии тренда используйте окно «Формат линии тренда».

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите диаграмму.

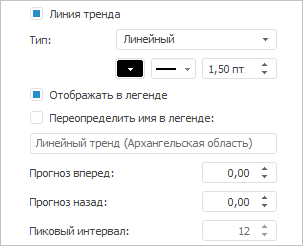

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Ряды данных».

В раскрывающемся списке «Тип» выберите тип линии тренда:

• линейный. Применяется в самых простых случаях, когда точки ряда данных расположены близко к прямой. Линейный тип линии тренда применим для величины, которая увеличивается или убывает с постоянной скоростью;

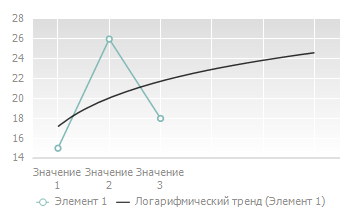

• логарифмический. Логарифмическая линия тренда хорошо описывает величину, которая вначале быстро растет или убывает, а затем постепенно стабилизируется. Логарифмическая линия тренда может использоваться как для отрицательных, так и для положительных значений данных;

• экспоненциальный. Экспоненциальная линия тренда -кривая линия, которую следует использовать, если скорость изменения данных непрерывно возрастает. Однако для данных, которые содержат нулевые или отрицательные значения, этот тип линии тренда неприменим;

• степенной. Степенная линия тренда дает хорошие результаты, если зависимость, которая содержится в данных, характеризуется постоянной скоростью роста. Примером такой зависимости может служить ускорение гоночного автомобиля за каждый интервал времени, равный одной секунде. Если в данных есть нулевые или отрицательные значения, использование степенной линии тренда невозможно;

• среднее. Линия тренда проходит через среднее значение ряда данных. Такая линия тренда позволяет просмотреть динамику изменения рассматриваемой величины в зависимости от среднего значения;

• пиковые значения. Строятся линии тренда: проходящая через максимальное значение ряда данных и проходящая через минимальное значение ряда данных. Точка считается пиком, если её значение является минимальным или максимальным в интервале равном пиковому справа и слева от неё. Например, для ряда данных по Мурманской области:

Для каждой точки сравниваются значения точек с двух сторон. Количество точек, с которыми происходит сравнение равно пиковому интервалу. Пиковые линии тренда при значении пикового интервала равного двум будут отображаться следующим образом:

Значение 460 является пиком, т.к. значения двух точек слева и двух точек справа от этой точки меньше. Значение 318 также является пиком,  т.к. значения двух точек слева от этой точки меньше.

Значение 116 является пиком, т.к. значения двух точек слева и точки справа от этой точки больше. Значение 4 также является пиком, т.к. значения двух точек справа от этой точки больше.

Линия тренда получается наиболее точной, когда значение коэффициента детерминации (r2) близко к единице.

В настольном приложении для отображения линии тренда в области диаграммы установите флажок «Линиия». Значок линии тренда будет добавлен в легенду диаграммы. При этом станет доступной настройка параметров линии тренда (цвет, тип и толщина линии тренда).

В веб-приложении линия тренда всегда отображается. Для настройки параметров линии тренда используйте группу параметров «Линия».

Также отображением линии тренда на диаграмме можно управлять с помощью легенды диаграммы:

• для скрытия линии тренда в легенде щёлкните по значку линии тренда. Линия тренда будет скрыта из области построения диаграммы, значок в легенде будет подсвечен серым цветом;

• для отображения на диаграмме ранее скрытой линии тренда в легенде щёлкните по значку линии тренда. Линия тренда будет отображена в области построения диаграммы.

Для отображения маркера линии тренда в легенде диаграммы установите флажок «Отображать в легенде».

После установки флажка станет доступна настройка дополнительных параметры маркера:

• Переопределить имя в легенде. При установленном флажке будет доступно изменение наименования элемента легенды, соответствующего тренду. По умолчанию наименование формируется по следующей схеме: тип тренда (имя ряда). Например: «Линейный тренд (Брянская область)».

Параметры «Прогноз вперед/назад» доступны для всех типов тренда, кроме трендов «Среднее» и «Пиковые значения».

С помощью редактора чисел или вручную задайте количество шагов прогнозирования значений линии тренда.

Параметр «Пиковый интервал» доступен только для тренда типа «Пиковые значения».

С помощью редактора чисел или вручную задайте интервал, на котором вычисляются пиковые значения ряда.

Для удаления выбранной линии тренда:

• снимите флажок «Линия тренда», расположенный на вкладке «Ряды данных» боковой панели;

• выполните команду контекстного меню «Удалить линию тренда» тренда.

Примечание. Команда доступна только в настольном приложении.

После выполнения одного из действия с диаграммы будет удалена линия тренда.
