Диаграмма «Демографическая ситуация»

Пример диаграммы, отображающей демографическую ситуацию в Казахстане:

Подготовка источников данных

В качестве источников данных потребуются:

1. Для построения диаграммы «Динамика изменения доли численности населения» стандартный куб, содержащий:

• календарный справочник;

• справочник НСИ, содержащий возрастные группы населения;

• справочник НСИ, содержащий данные о доле численности;

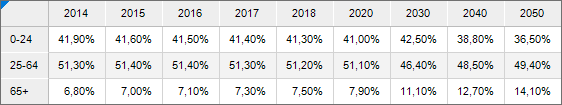

Срез данных куба «Динамика изменения доли численности населения» в виде таблицы имеет вид:

2. Для построения диаграммы «Ожидаемая продолжительность жизни населения» потребуется стандартный куб, содержащий:

• календарный справочник;

• справочник НСИ с данными о продолжительности жизни.

Срез данных куба «Ожидаемая продолжительность жизни населения» в виде таблицы имеет вид:

Построение диаграммы «Динамика изменения доли численности населения»

После добавления источника данных создайте гистограмму с накоплением и задайте следующие настройки:

Примечание. При настройке диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

1. В окне «Исходные данные» задайте настройки:

1. Установите переключатель «Из среза данных».

2. Выберите срез «Динамика изменения доли численности населения: Срез 1» в раскрывающемся списке «Срез данных».

3. Нажмите кнопку «ОК»:

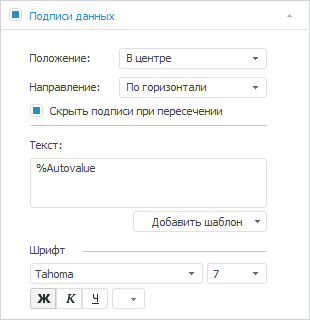

2. На вкладке «Подписи данных» в разделе «Формат» на боковой панели:

1. Установите флажок «Подписи данных».

2. Выберите положение подписей данных «В центре» в раскрывающемся списке «Положение».

3. Настройте подписи данных: размер шрифта - 7, цвет - 255 255 255 в формате RGB, начертание - полужирное:

3. На вкладке «Ряды данных» в разделе «Формат» на боковой панели:

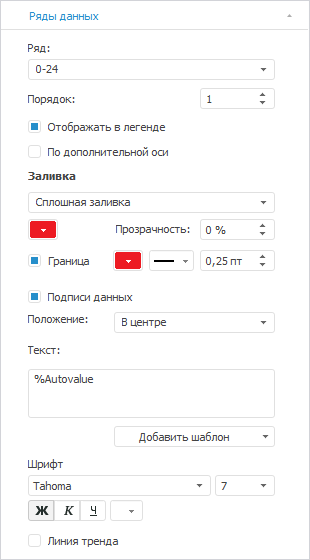

1. 1. Выберите ряд «0-24» в раскрывающемся списке «Ряд» и задайте настройки:

      • задайте заливку ряда: тип - сплошная заливка, цвет - 237 37 25 в формате RGB;

      • настройте границу ряда: цвет - 237 37 25 в формате RGB, толщина - 0.25 пт:

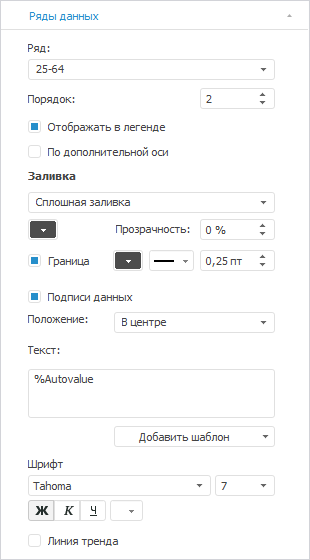

1. 2. Выберите ряд «25-64» в раскрывающемся списке «Ряд» и задайте настройки:

1. 1. • задайте заливку ряда: тип - сплошная заливка, цвет - 76 76 76 в формате RGB;

      • настройте границу ряда: цвет - 76 76 76 в формате RGB, толщина - 0.25 пт:

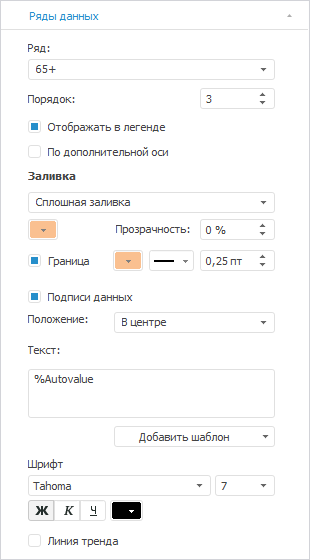

1. 3. Выберите ряд «65+» в раскрывающемся списке «Ряд» и задайте настройки:

1. 1. • задайте заливку ряда: тип - сплошная заливка, цвет - 250 192 144 в формате RGB;

      • настройте границу ряда: цвет - 250 192 144 в формате RGB, толщина - 0.25 пт;

      • настройте подписи данных: цвет шрифта - 0 0 0 в формате RGB:

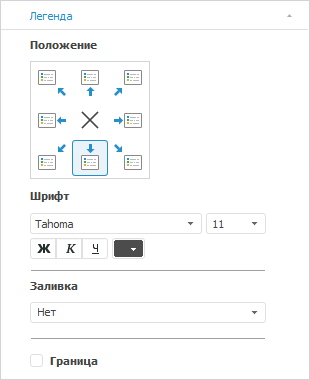

3. На вкладке «Легенда» в разделе «Формат» на боковой панели задайте настройки шрифта легенды: размер - 11, цвет - 76 76 76 в формате RGB:

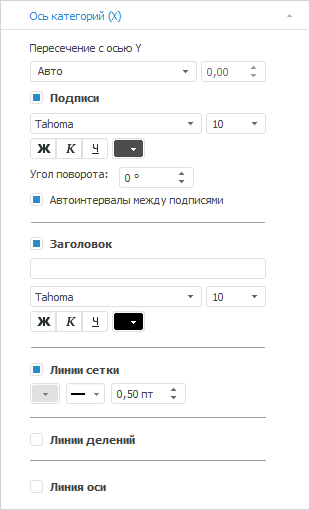

4. На вкладке «Ось категорий (Х)» в разделе «Формат» на боковой панели:

• настройте подписи делений оси: размер шрифта - 10, цвет - 76 76 76 в формате RGB;

• установите флажок «Линии сетки» и настройте линии сетки: цвет - 224 224 224 в формате RGB:

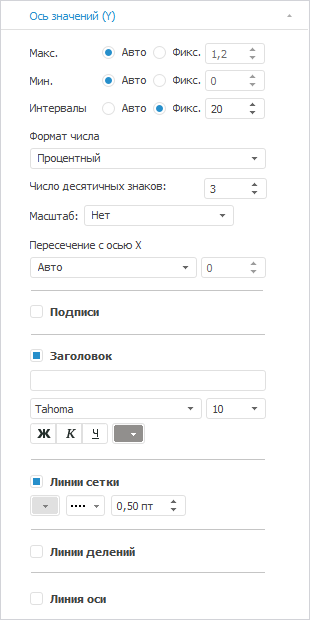

5. На вкладке «Ось категорий (Y)» в разделе «Формат» на боковой панели:

• выберите способ расчёта интервалов, установив переключатель «Фикс.», и задайте значение «20»;

• выберите формат значений оси «Процентный» в раскрывающемся списке «Формат числа» и задайте в поле «Число десятичных знаков» значение «3»;

• снимите флажок «Подписи»;

• настройте линии сетки: тип - пунктирная линия, цвет - 224 224 224 в формате RGB:

7. При необходимости настройте всплывающие подсказки на вкладке «Подсказки» в разделе «Формат» на боковой панели.

8. Выполните настройки по оформлению диаграммы.

Построение диаграммы «Ожидаемая продолжительность жизни населения»

После добавления источника данных создайте гистограмму с абсолютными значениями и задайте следующие настройки:

Примечание. При настройке диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

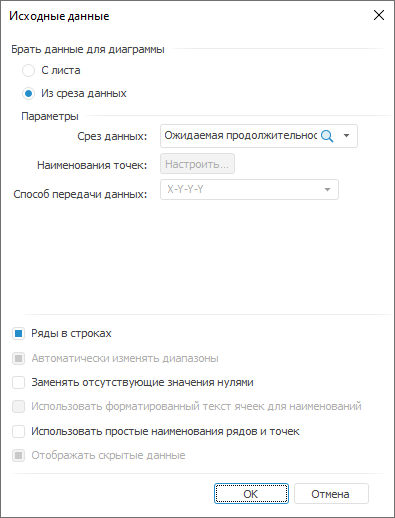

1. В окне «Исходные данные» задайте настройки:

1. Установите переключатель «Из среза данных».

2. Выберите срез «Ожидаемая продолжительность жизни населения: Срез 1» в раскрывающемся списке «Срез данных».

3. Нажмите кнопку «ОК»:

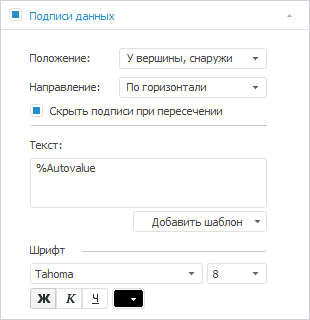

2. На вкладке «Подписи данных» в разделе «Формат» на боковой панели:

1. Установите флажок «Подписи данных».

2. Выберите положение подписей данных «У вершины, снаружи» в раскрывающемся списке «Положение».

3. Настройте подписи данных: цвет - 0 0 0 в формате RGB, начертание - полужирное:

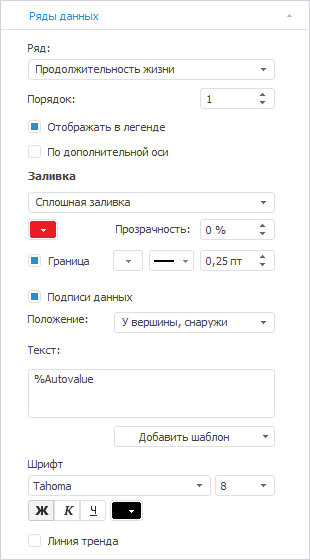

3. На вкладке «Ряды данных» в разделе «Формат» на боковой панели выберите ряд «Продолжительность жизни» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте заливку ряда: тип - сплошная заливка, цвет - 237 27 35 в формате RGB;

• настройте границу ряда: тип - сплошная линия, цвет - 255 255 255 в формате RGB, толщина - 0.25 пт:

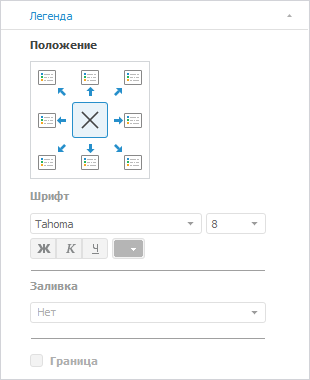

4. На вкладке «Легенда» в разделе «Формат» на боковой панели выберите вариант расположения легенды «Легенда не отображается»:

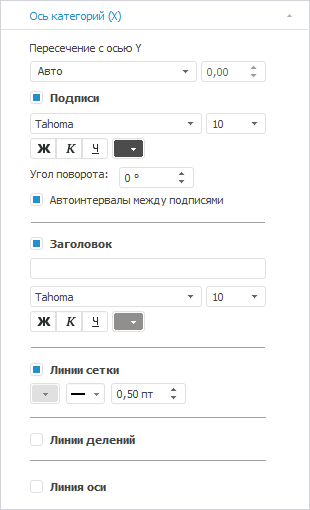

5. На вкладке «Ось категорий (Х)» в разделе «Формат» на боковой панели:

• настройте подписи делений оси: размер шрифта - 10, цвет - 76 76 76 в формате RGB;

• установите флажок «Линии сетки» и настройте линии сетки: цвет - 224 224 224 в формате RGB:

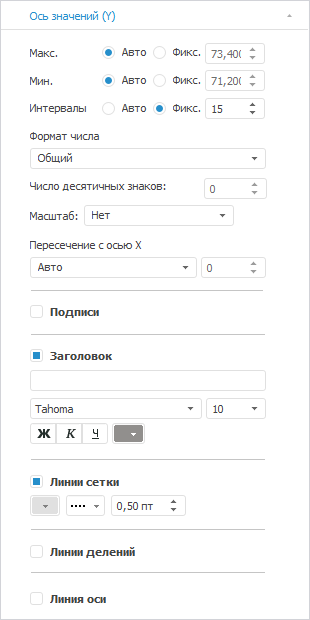

6. На вкладке «Ось категорий (Y)» в разделе «Формат» на боковой панели:

• выберите способ расчёта интервалов, установив переключатель «Фикс.», и задайте значение «15»;

• снимите флажки «Подписи»:

• настройте линии сетки: тип - пунктирная линия, цвет - 224 224 224 в формате RGB:

7. При необходимости настройте всплывающие подсказки на вкладке «Подсказки» в разделе «Формат» на боковой панели.

8. Выполните настройки по оформлению диаграммы.

Оформление диаграмм

После построения диаграмм выполните настройки по оформлению:

Примечание. При настройке оформления диаграмм указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

1. Задайте настройки формата рядов данных для отображения тени ряда. Для этого установите флажок «Отображать тень» и задайте настройки: dX - 0.5, dY - 0.5.

2. Задайте настройки положения делений для оси Х для разделения оси по годовым интервалам. Для этого выберите вариант положения делений «Между категориями».

3. Для диаграммы «Динамика изменения доли численности населения Казахстана по возрастным группам»:

1. Добавьте заголовок диаграммы «Динамика изменения доли численности населения Казахстана по возрастным группам» и задайте настройки формата: размер шрифта - 12, цвет - 0 0 0 в формате RGB, начертание - жирный, выравнивание по горизонтали - по левому краю.

2. Задайте настройки формата подписей в процентном формате. Для этого укажите следующие параметры: формат - процентный, количество знаков после запятой - 2.

4. Для диаграммы «Ожидаемая продолжительность жизни с момента рождения I лет»:

1. Добавьте заголовок диаграммы «Ожидаемая продолжительность жизни с момента рождения I лет» и задайте настройки формата: размер шрифта - 12, цвет - 0 0 0 в формате RGB.

2. Выполните настройку оформления части заголовка диаграммы:

1. Дважды щелкните по заголовку.

2. Выделите часть заголовка и выполните команду «Формат» контекстного меню.

3. В окне «Формат» задайте настройки: цвет - 102 102 102 в формате RGB.

3. Задайте настройки формата подписей для отображения значений продолжительности жизни с десятичными знаками. Для этого укажите: формат - числовой, число десятичных знаков - 1.

В результате выполнения действий будет построена представленная диаграмма.
