Диаграмма «Динамика инвестиций»

Пример диаграммы, отображающей динамику инвестиций:

Подготовка источников данных

В качестве источника данных для построения диаграммы потребуется стандартный куб, содержащий:

• календарный справочник;

• справочник НСИ с данными об инвестициях.

Срез данных куба «Динамика инвестиций» в виде таблицы имеет вид:

Построение диаграммы

После добавления источника данных создайте линейную диаграмму с абсолютными значениями и задайте следующие настройки:

Примечание. При настройке диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

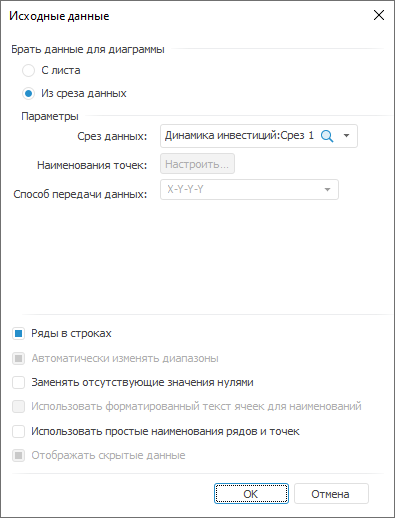

1. В окне «Исходные данные» задайте настройки:

1. Установите переключатель «Из среза данных».

2. Выберите срез «Динамика инвестиций: Срез 1» в раскрывающемся списке «Срез данных».

3. Нажмите кнопку «ОК»:

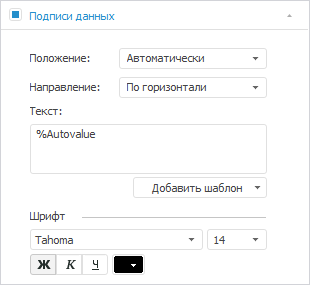

2. На вкладке «Подписи данных» в разделе «Формат» на боковой панели:

1. Установите флажок «Подписи данных».

2. Настройте шрифт подписей данных: размер шрифта - 14, начертание - полужирное, цвет - 0 0 0 в формате RGB:

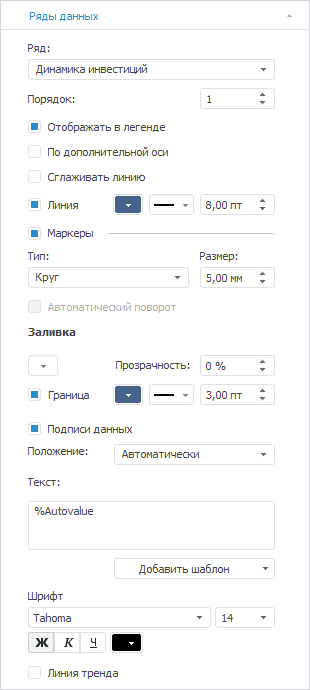

3. На вкладке «Ряды данных» в разделе «Формат» на боковой панели:

1. Выберите ряд «Динамика инвестиций» в раскрывающемся списке «Ряд».

2. Задайте следующие настройки:

• линия ряда: цвет - 71 99 139 в формате RGB, толщина - 8 пт;

• маркеры: размер - 5 мм, цвет границы - 71 99 139 в формате RGB, толщина границы - 3 пт:

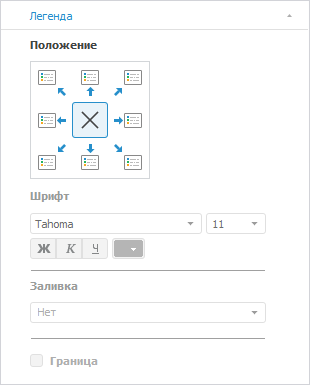

4. На вкладке «Легенда» в разделе «Формат» на боковой панели выберите вариант расположения легенды «Легенда не отображается»:

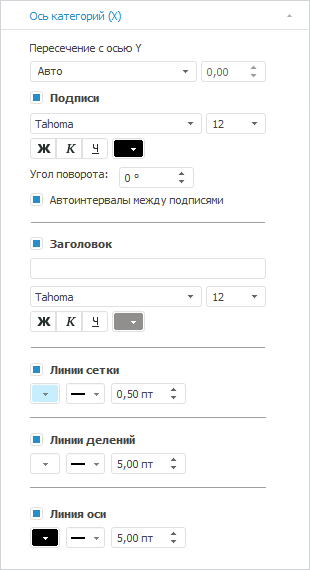

5. На вкладке «Ось категорий (Х)» в разделе «Формат» на боковой панели:

• настройте подписи делений оси: размер шрифта - 12, цвет - 0 0 0 в формате RGB;

• установите флажок «Линии сетки» и настройте линии сетки: цвет - 199 238 255 в формате RGB;

• установите флажок «Линии делений» и настройте линии делений: цвет - 255 255 255 в формате RGB, толщина - 5 пт;

• установите флажок «Линия оси» и настройте линию оси: цвет - 0 0 0 в формате RGB, толщина - 5 пт:

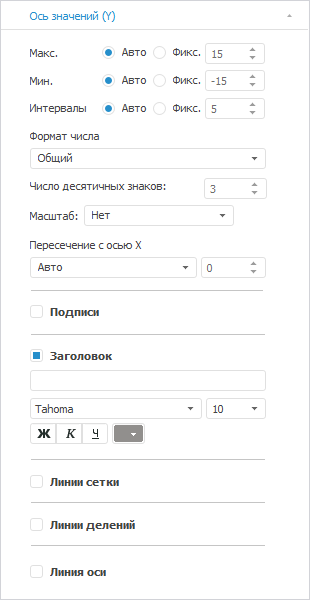

6. На вкладке «Ось категорий (Y)» в разделе «Формат» на боковой панели снимите флажки «Подписи» и «Линии сетки»:

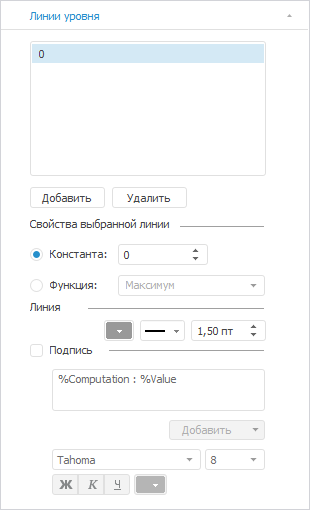

7. На вкладке «Линии уровня» в разделе «Формат» на боковой панели:

1. Нажмите кнопку «Добавить».

2. Убедитесь, что установлен переключатель «Константа» и задано значение «0».

3. Настройте линию уровня: тип - сплошная линия, цвет - 153 153 153 в формате RGB, толщина - 1.5 пт:

Оформление диаграммы

После построения диаграммы выполните настройки по оформлению:

Примечание. При настройке оформления диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

1. Добавьте заголовок диаграммы «ДИНАМИКА ИНВЕСТИЦИЙ В ОСНОВНОЙ КАПИТАЛ В РОССИИ, %» и задайте настройки формата: тип шрифта - Arial Black, цвет - 0 0 0 в формате RGB.

2. Добавьте подзаголовок диаграммы и задайте настройки формата:

1. Дважды щелкните по заголовку.

2. Добавьте подзаголовок «Источник: Росстат».

3. Выделите текст подзаголовка и выполните команду «Формат» контекстного меню.

4. В открывшемся окне «Формат» задайте настройки: тип шрифта - Arial, цвет - 128 128 128 в формате RGB.

3. Задайте настройки формата подписей в виде изменения значения (с указанием динамики «+» или «-»). Для этого укажите следующие параметры: формат - пользовательский, образец - +# ##0,0;-# ##0,0.

4. Задайте настройки положения делений для оси Х для разделения оси по годовым интервалам. Для этого выберите вариант положения делений «Между категориями».

5. Добавьте текстовый блок для добавления подписи в прогнозном периоде. Для этого выполните следующие действия:

1. В текстовом блоке введите «первая половина года».

2. Выделите текст и выполните команду «Формат» контексного меню.

3. В окне «Формат» задайте настройки: размер шрифта - 10, цвет - 102 102 102 в формате RGB. На вкладке «Отступы и интервалы» задайте выравнивание «По центру».

4. Разместите блок на диаграмме.

В результате выполнения действий будет построена представленная диаграмма.
