Оси - компоненты диаграммы, служащие для упорядочивания данных на диаграмме. Заголовки столбцов и строк таблицы образуют координатную сетку, позволяющую определить адрес каждой ячейки. На диаграмме аналогичную роль играют ось категорий (X) и ось значений (Y). Оси присутствуют на всех диаграммах, кроме круговых и кольцевых диаграмм, вторичных гистограмм и вторичных круговых диаграмм.
Дополнительная ось - вспомогательная ось значений, в которую могут быть помещены:
значения рядов данных, значительно отличающиеся от значений других рядов;
значения рядов, представленные на диаграмме в различных типах данных (например, цена и объем).
По дополнительной оси можно вывести один или несколько рядов данных.
Ось рядов данных - вспомогательная ось категорий, которую также называют осью глубины диаграммы. Ось рядов диаграммы присутствует только на объемной гистограмме с группами.
Ось состоит из нескольких частей:
Предусмотрены следующие подходы к настройке параметров оси диаграммы:
Для настройки параметров осей диаграммы используйте вкладки «Ось значений Х», «Ось значений Y», «Ось значений (дополнительная)» боковой панели.
Примечание. Вкладка «Ось значений (дополнительная)» отображается, если для какого-либо из рядов данных диаграммы на вкладке «Ряды данных» установлен флажок «По дополнительной оси».

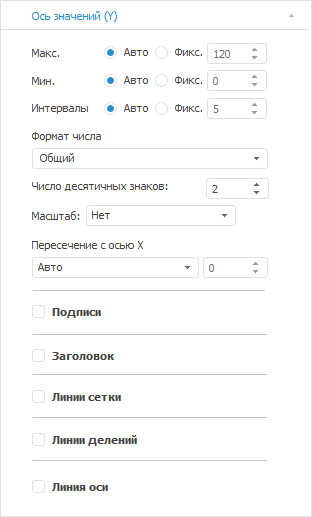

Вид вкладки зависит от выбранной оси. Например, вкладка «Ось значений (Y)» выглядит следующим образом:
Задайте на вкладке следующие настройки оси диаграммы:
Максимальное
и минимальное значение оси
См. также:
Настройка общих параметров оси | Настройка общих параметров диаграммы | Настройка компонентов диаграммы
