областиДля удобства работы с данными формы ввода, доступными для просмотра или редактирования при выполнении шага в мониторинге процесса, используется подсветка данных.
При отображении подсветки данных в форме ввода:
отметка по измерениям табличной области формы ввода должна полностью включать в себя отметку по измерениям сегмента;
расширенный фильтр в измерениях боковика и шапки не влияет на отображение подсветки данных;
если форма ввода построена на кубе-представлении, то фиксированные измерения не влияют на отображение подсветки.

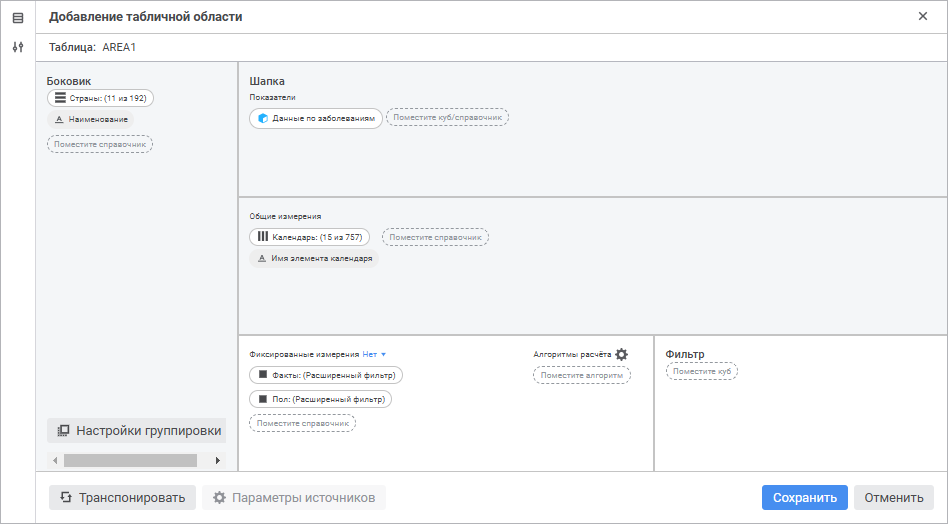

Настройку подсветки данных рассмотрим на примере процесса, содержащего шаг «Ввод данных»/«Согласование». Форма ввода шага содержит табличную область, источником которой является стандартный куб «Данные по заболеваниям», содержащий четыре измерения: «Календарь», «Страны», «Пол», «Факты». Форма ввода и процесс связаны по параметрам «Факты» и «Пол».

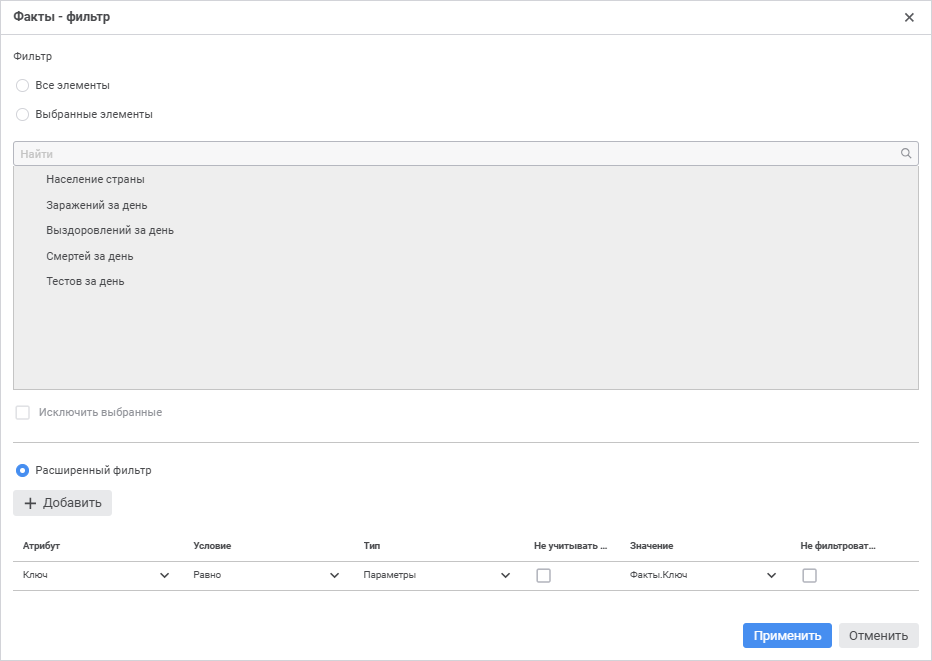

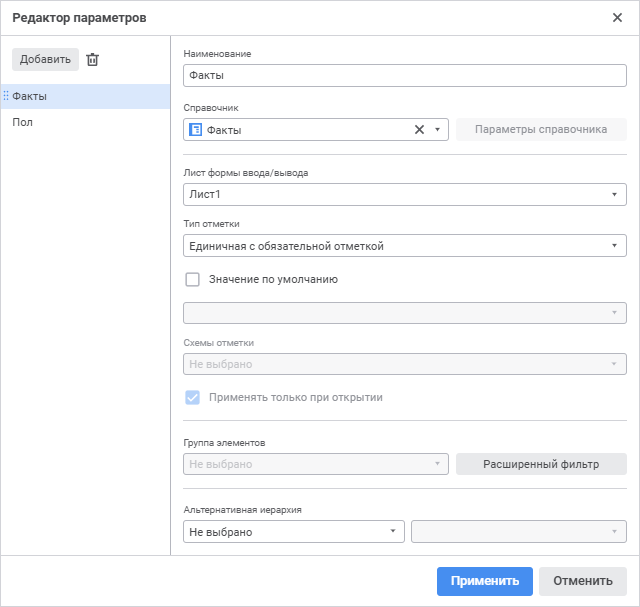

Примечание. Для параметров процесса настроены связи с параметрами формы ввода.
Для отображения подсветки данных в форме ввода в мониторинге процесса выполните одно из действий:
с использованием сегмента куба предоставьте пользователю доступ к данным для элемента «Россия» измерения «Страны» за период с 1 по 15 мая 2021, отметив соответствующие элементы в измерении «Календарь»:
Примечание. Для пользователя, ответственного за выполнение шага, назначьте соответствующие права доступа для сегмента.

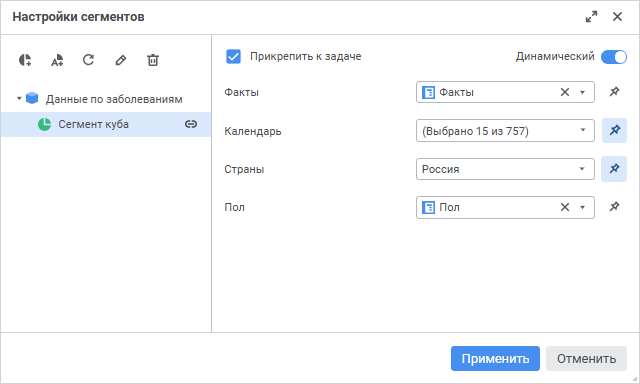

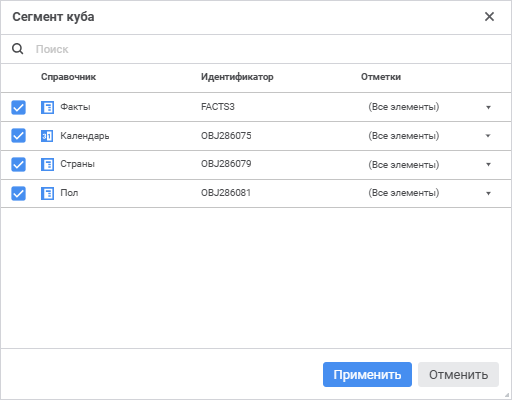

Настройте связи измерений сегмента и параметров процесса для шага, содержащего данную форму ввода:
Примечание. После настройки связи измерения и сегмента, отметка измерения будет зависеть от значений соответствующих параметров, определяющих экземпляр процесса. Поэтому при одних и тех же настройках сегмента для одного экземпляра может отображаться подсветка среза, а для другого может не отображаться.
При выполнении шага в мониторинге процесса:

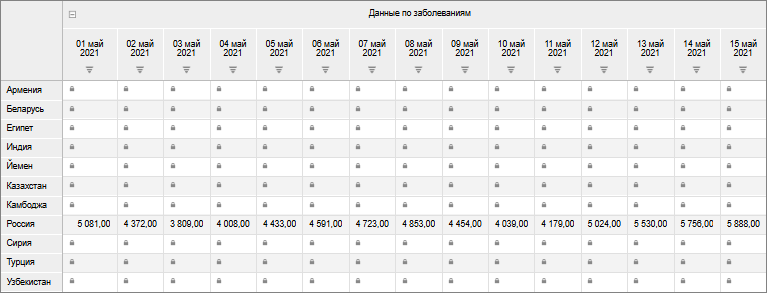

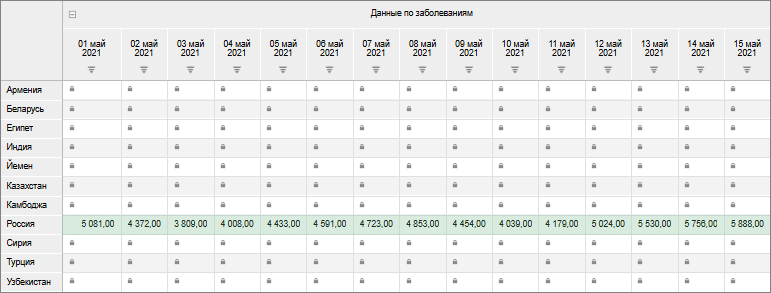

подсветка данных отобразится в табличной области формы ввода для экземпляра процесса, содержащего в отметке параметров по одному элементу. Например, экземпляр процесса «Факты - Выздоровлений за день; Пол - Женщины»:
В данном случае подсветка отображается, так как отметка по всем измерениям табличной области полностью включает в себя отметку по измерениям сегмента.

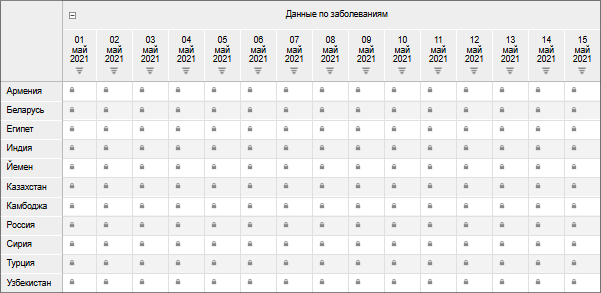

подсветка данных не отобразится в табличной области формы ввода для экземпляра процесса, определённого множественной отметкой в параметре. Например, экземпляр процесса «Факты - Выздоровлений за день, Смертей за день; Пол - Женщины, Мужчины»:
В данном случае подсветка не отображается, так как отметка по измерениям табличной области не включает в себя отметку по измерениям соответствующего сегмента:
В табличной области у фиксированных измерений зафиксировано одно значение;
В сегменте соответствующее измерение включает множество значений.

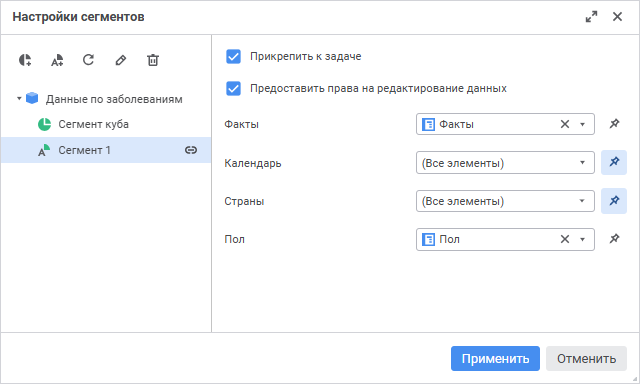

с использованием автоматического сегмента предоставьте пользователю доступ к данным табличной области для всех элементов измерений «Страны» и «Календарь». Для этого настройте связи измерений автоматического сегмента и параметров процесса для шага, содержащего данную форму ввода:
Примечание. После настройки связи измерения и сегмента, отметка измерения будет зависеть от значений соответствующих параметров, определяющих экземпляр процесса. Поэтому при одних и тех же настройках сегмента для одного экземпляра может отображаться подсветка среза, а для другого может не отображаться.

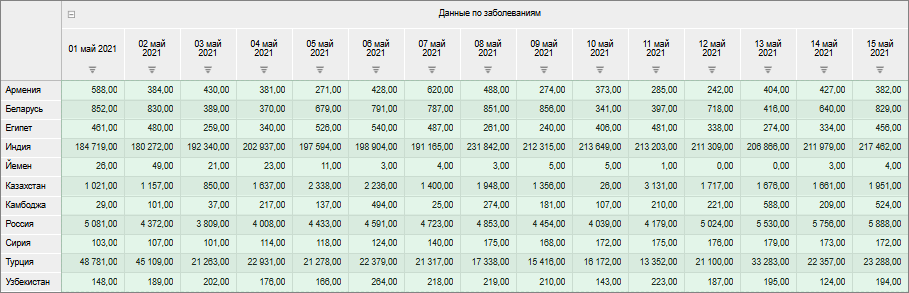

После запуска процесса в мониторинге отобразится подсветка всех доступных данных в табличной области формы ввода для экземпляра процесса, содержащего в отметке параметров по одному элементу, при выполнении шага. Например, экземпляр процесса «Факты - Выздоровлений за день; Пол - Женщины»:
В данном случае расширенный фильтр в измерениях «Страны» и «Календарь» табличной области не влияет на отображение подсветки данных, поэтому в измерениях сегмента «Страны» и «Календарь» необязательно выставлять определённую отметку.

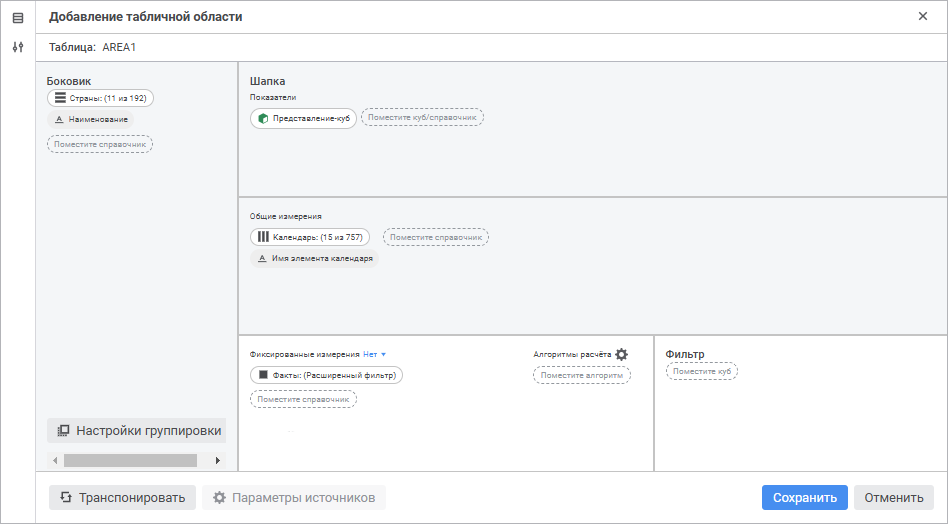

Настройку подсветки данных рассмотрим на примере процесса, содержащего шаг «Ввод данных»/«Согласование». Форма ввода шага содержит табличную область, источником которой является представление-куб, содержащий три измерения: «Календарь», «Страны», «Факты». Элемент «Женщины» измерения «Пол» исходного куба зафиксирован. Форма ввода и процесс связаны по параметру «Факты». Сегмент данных наследуется от стандартного куба, на котором построен представление-куб.
Примечание. Для параметра процесса настроена связь с параметром формы ввода.

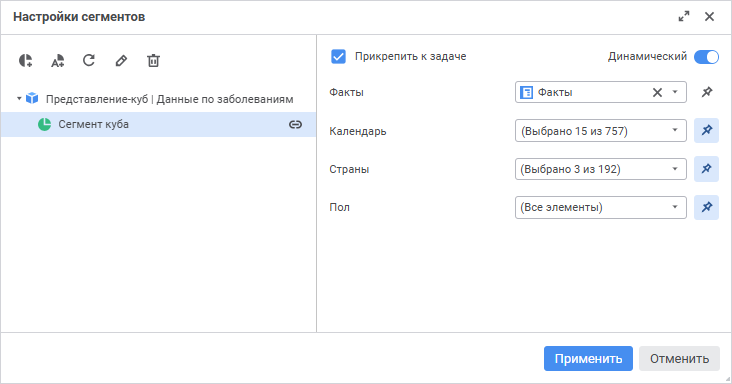

Для отображения подсветки в форме ввода при выполнении шага предоставьте пользователю доступ к данным табличной области для элементов «Россия», «Беларусь» и «Турция» за период с 1 по 15 мая 2021, отметив соответствующие элементы в измерении «Календарь». Для этого настройте связь измерения сегмента и параметра процесса для шага, содержащего данную форму ввода:

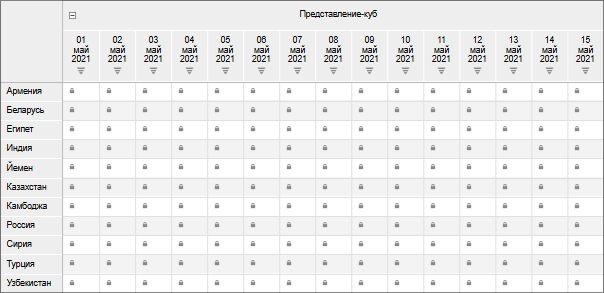

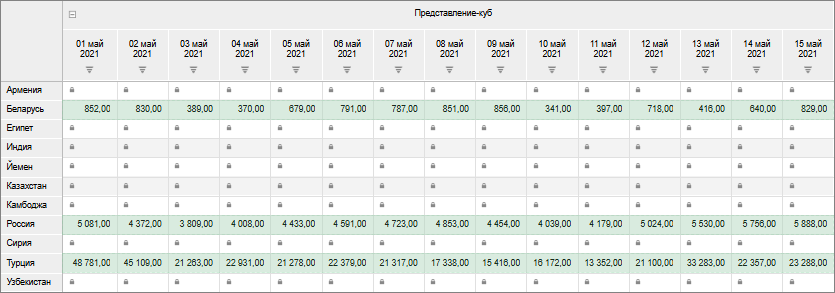

После запуска процесса в мониторинге отобразится подсветка данных в табличной области формы ввода для экземпляра процесса, содержащего в отметке параметра один элемент, при выполнении шага. Например, экземпляр процесса «Факты - Выздоровлений за день»:
В данном случае отметка в фиксированном измерении «Пол» представления-куба не влияет на отображение подсветки, поэтому в измерении сегмента «Пол» необязательно выставлять определённую отметку.
