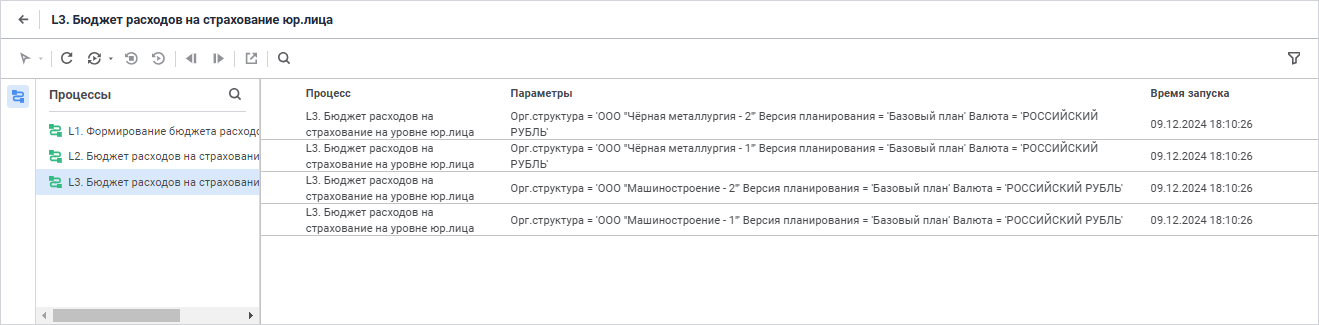

Окно расширения «Управление бизнес-процессами» в режиме мониторинга процессов содержит все запущенные экземпляры процессов, доступные пользователю. Под экземпляром процесса понимается процесс, запущенный с определёнными значениями параметров. Количество запущенных экземпляров не ограничено.
Набор запущенных экземпляров процесса в мониторинге процессов может отличаться в зависимости от доступа пользователей. Если пользователь назначен на роль ответственного для выполнения конкретного шага, то этот шаг будет отображаться при выполнении в мониторинге процессов.
Примечание. Администратору репозитория доступно отображение всех запущенных экземпляров процесса.
Для мониторинга и выполнения процесса:
Убедитесь, что процесс запущен.
Откройте окно мониторинга процессов. Для этого в навигаторе объектов выделите процесс и выполните одно из действий:
в веб-приложении:
выполните команду «Открыть» в контекстном меню процесса;
выполните команду «Открыть в новой вкладке» в контекстном меню процесса;
выполните команду «Открыть в новом окне» в контекстном меню процесса;
дважды щёлкните по процессу;
нажмите клавишу ENTER;
в настольном приложении:
нажмите кнопку «Открыть» в группе «Открыть» на вкладке «Главная» ленты инструментов;
выполните команду «Открыть» в контекстном меню процесса;
дважды щёлкните по процессу;
Также окно мониторинга процессов можно открыть в окне настройки бизнес-процесса:
в веб-приложении нажмите кнопку «Перейти к мониторингу» в главном меню;
в настольном приложении нажмите кнопку «Перейти к мониторингу» на вкладке «Процесс» ленты инструментов.

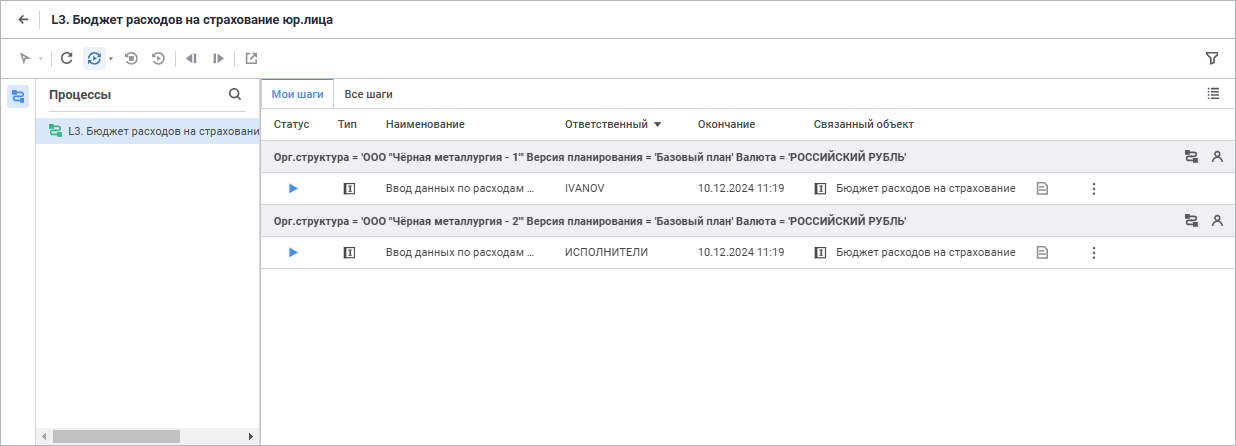

После выполнения одного из действий будет открыто окно мониторинга процессов.
Примечание. Мониторинг шагов процесса в веб-интерфейсе также доступен с помощью расширения «Конструктор бизнес-приложений».
Для открытия мониторинга с помощью расширения «Конструктор бизнес-приложений» в веб-приложении
Выполните шаги процесса в зависимости от способа исполнения шагов:
автоматический. Шаг запускается и выполняется автоматически. Шаги процесса с автоматическим способом исполнения обозначаются пиктограммой ;
ручной. Шаг выполняется пользователем вручную. При выполнении шага на редактирование и просмотр доступны связанные объекты, которые задаются при создании шага на странице мастера «Описание шага».
При выполнении шагов процесса доступно отклонение активного шага процесса.
Посмотрите журнал выполнения этапов/шагов процесса при необходимости. Доступно только в настольном приложении.

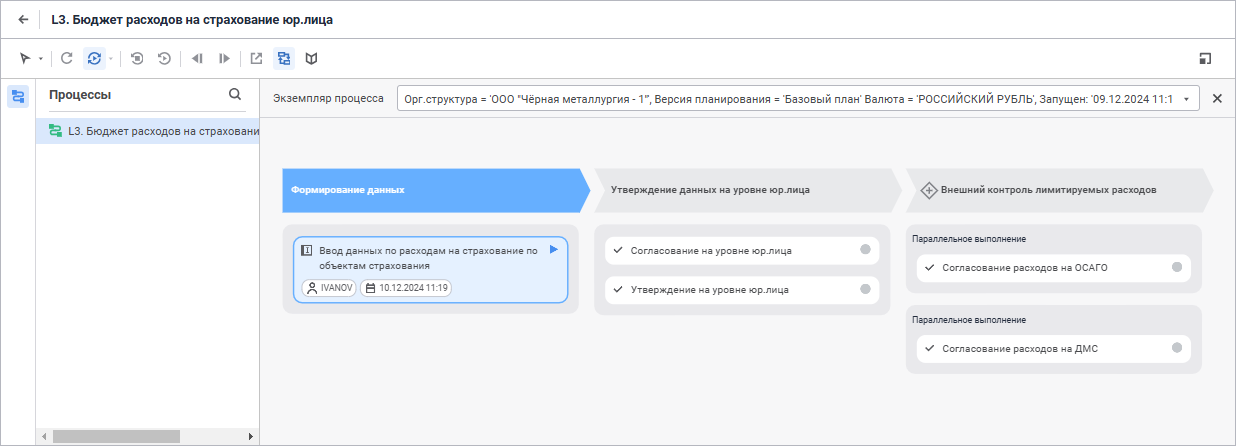

В рабочей области мониторинга процессов:
каждый этап или шаг обозначается цветом;
каждый шаг отображает базовые свойства. Доступно только в веб-приложении;
Примечание. Отображение базовых свойств доступно для куратора процесса и администратора, при условии установленного у администратора полного доступа к процессу. Для пользователя доступна базовые свойства шага, за исполнение которого является ответственным.
шагу присваивается статус.

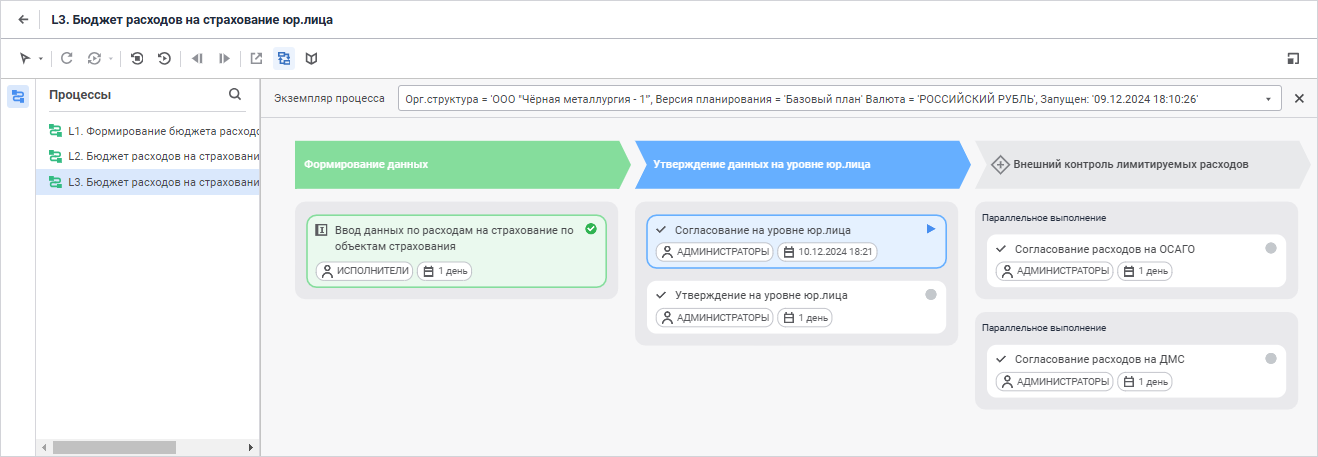

Возможные варианты цветовой индикации состояния выполнения:
синий фон. Этап или шаг выполняется в данный момент;
зелёный фон. Этап или шаг выполнен в срок;
красный фон. Этап или шаг на выполнение был просрочен;
жёлтый фон. Этап или шаг:
отклонён и не был просрочен.
выполнен и просрочен.
белый фон. Шаг не начат;
серый фон. Этап не начат или шаг отключён.
Примечание. Для просмотра цветовой индикации статусов выполнения процесса воспользуйтесь командой «Легенда» главного меню. Доступно только в настольном приложении.
Возможные варианты статусов шага:
Каждому статусу шага соответствует пиктограмма:
- шаг доступен для выполнения;
- шаг выполнен корректно;
- шаг не начат;
- шаг отклонен;
- шаг выполнен и просрочен;
- шаг активен и просрочен;
- шаг выполнен, но при его выполнении произошёл сбой. Например:
если в шаге «Расчёт» выбран алгоритм, у которого в формуле расчёта допущена ошибка, то такой шаг выполнится, но в окне «Мониторинг процессов» статус шага будет соответствовать шагу с завершенного с ошибкой;
если экземпляры подпроцесса были принудительно остановлены, то в окне «Мониторинг процессов» статус шага «Вызов подпроцесса» будет соответствовать шагу с завершенного с ошибкой.
Просрочено. Шаг на выполнение был просрочен с указанием плановой даты выполнения:
Отклонено. Шаг отклонён и не был просрочен;
Пропуск. Шаг при редактировании процесса был отключён, то после выполнения текущего шага произойдёт запуск шага, следующего после пропущенного шага, а статус пропущенного шага статус изменится на «Пропущено»:
Завершено. Шаг выполнен в срок.
Шаги процесса с автоматическим способом исполнения обозначаются пиктограммой .
При мониторинге процесса доступны дополнительные возможности:
Обновление списка экземпляров процесса в веб-приложении
Поиск экземпляров процесса в веб-приложении
