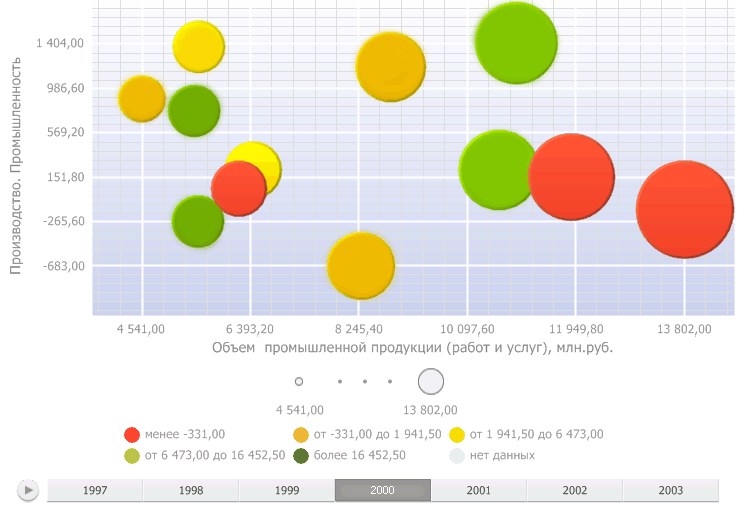

Пузырьковая диаграмма

Пузырьковая диаграмма - это точечная диаграмма, в которой точки данных заменены пузырьками, причем их цвет и размер служат дополнительными измерениями данных. На пузырьковой диаграмме нет оси категорий. Горизонтальная и вертикальная оси являются осями значений. Дополнительно пузырьковая диаграмма содержит анимированную временную шкалу, отображающую динамику значений.

Для отображения данных экспресс-отчета в виде пузырьковой диаграммы нажмите кнопку

«Пузырьковая диаграмма» на вкладке «Вид» ленты инструментов. В правом верхнем углу рабочей области появится кнопка

«Пузырьковая диаграмма», при нажатии на которую данные отчета будут представлены в виде пузырьковой диаграммы.

Для скрытия пузырьковой диаграммы переведите кнопку

«Пузырьковая диаграмма» в рабочей области в ненажатое состояние.

Для запуска анимации на временной шкале нажмите кнопку

, для приостановки анимации нажмите кнопку

. Для перемещения по временной шкале используйте ползунок

Для увеличения масштаба пузырьковой диаграммы прокручивайте колесико мыши вверх, для уменьшения - вниз.

Перемещения по области построения пузырьковой диаграммы при увеличенном масштабе осуществляется левой клавишей мыши при зажатой клавише CTRL.

Операции с пузырьковой диаграммой

Для настройки границ и заливки области построения пузырьковой диаграммы используйте вкладку «Область построения» боковой панели.

Примечание. Возможность доступна, если для измерения метрик задан элемент, определяющий цвет заливки пузырьков.

Для настройки заливки пузырьков используйте вкладку боковой панели «Цвет».

Примечание. Возможность доступна, если в измерении метрик задан элемент, определяющий размер пузырьков.

Для настройки размера пузырьков используйте вкладку «Размер» из группы вкладок «Формат» боковой панели. Если на вкладке «Размер» не установлен флажок «По шкале», размер пузырьков рассчитывается автоматически по значению элементов измерения метрики «Размер».

Для настройки параметров осей пузырьковой диаграммы используйте вкладки «Ось X/Y» на боковой панели.

Для настройки линии тренда используйте вкладку «Линия тренда» на боковой панели.

Для настройки всплывающих подсказок используйте вкладку «Подсказки» на боковой панели.

Для настройки оформления легенд пузырьковой диаграммы используйте вкладки боковой панели «Легенд цвета» / «Легенда размера».

Детализация данных - операция, позволяющая переходить по уровням данных: от итоговых до детализированных. Доступная глубина детализации определяется иерархией измерений источника данных.

Если для пузырька доступна детализация, то в его контекстном меню присутствует команда «Детализировать».

Для детализации данных:

выполните команду «Детализировать» в контекстном меню пузырька;
сделайте двойной щелчок мышью по пузырьку.

Обобщение - операция обратная детализации, позволяющая переходить от детализированных данных к общим.

Для обобщения данных:

выполните команду «Обобщить» в контекстном меню пузырька;
зажмите клавишу SHIFT и сделайте двойной щелчок мышью по обобщаемому пузырьку.

Для исключения данных выполните команду «Исключить» в контекстном меню пузырька.

Для исключения всех данных, кроме данных выбранного пузырька, выполните команду «Исключить остальные» в контекстном меню пузырька.

Примечание. Возможность доступна, если для календарного измерения используется роль «Шкала времени».

Для управления отображением шкалы используйте флажок в заголовке вкладки «Временная шкала» на боковой панели:

для отображения шкалы установите флажок;
для скрытия шкалы снимите флажок.

По умолчанию временная шкала отображается на пузырьковой диаграмме.

Для отображения следа пузырька используйте вкладку «Временная шкала» на боковой панели.

Для настройки стиля пузырьковой диаграммы используйте вкладку «Пузырьковая диаграмма» ленты инструментов.

Различия в функциональности пузырьковой диаграммы в настольном, веб и мобильном приложениях

В веб-приложении, как и в настольном приложении, возможна работа с пузырьковой диаграммой. В мобильном приложении, которое реализовано на основе продукта «Форсайт. Мобильная платформа», доступен только просмотр пузырьковой диаграммы. В зависимости от используемого приложения существуют следующие различия в функциональности пузырьковой диаграммы:

Примечание. В таблице указана только та функциональность, которая отличается в зависимости от версии приложения. Одинаковая функциональность не приводится.

- функциональность доступна в полном объёме;

- функциональность доступна с особенностями использования.

Функциональность	Настольное приложение	Веб-приложение	Мобильное приложение
Настройка стиля пузырьковой диаграммы	• Доступно редактирование, переименование, удаление и экспорт стиля пузырьковой диаграммы во внешние стили. • Доступно подключение и отключение таблицы стилей. Для получения более подробной информации обратитесь к разделу «Настройка стиля пузырьковой диаграммы».	• Доступен только экспорт стиля пузырьковой диаграммы во внешние стили. • Доступно только использование стилей из подключенной таблицы стилей. Для получения более подробной информации обратитесь к разделу «Настройка стиля пузырьковой диаграммы».	• Доступен только просмотр пузырьковой диаграммы.
Детализация и обобщение данных	• Доступна детализация и обобщение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Детализация и обобщение данных».	• Доступна детализация и обобщение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Детализация и обобщение данных».	• Доступна детализация и обобщение данных только в инструменте «Аналитические панели». Для получения более подробной информации обратитесь к разделу «Просмотр аналитических панелей».
Исключение данных	• Доступно исключение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Исключение данных».	• Доступно исключение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Исключение данных».	• Доступно исключение данных только в инструменте «Аналитические панели». Для получения более подробной информации обратитесь к разделу «Просмотр аналитических панелей».
