Для пузырьковой диаграммы, карты, пузырькового и плоского деревьев вместо расположения измерения задается роль измерения.
Для таблицы выбор фиксированного измерения в качестве метрики позволяет настроить визуальное отображение для нескольких элементов измерения, используя цвет и размер шрифта или заливку ячеек.
Роль измерения задается с помощью меню вкладки в группе вкладок «Отметка» боковой панели.
Доступны следующие роли измерений:
Шкала времени
(календарное измерение). Элементы измерения используются для
построения временной шкалы в качестве календаря при создании вычисляемых
показателей;
Объекты
наблюдения. Элементы измерения используются в качестве объектов
наблюдения. По умолчанию ограничение отметки
измерения объектов наблюдения составляет 2000 элементов и задается
в одном из подразделов реестра;
Примечание. Измерение «Объекты наблюдения» является обязательным для построения пузырьковой диаграммы, пузырькового дерева и плоского дерева. Измерение для карты дополнительно должно соответствовать требованиям работы с картой.
Метрики.
Элементы измерения используются для отображения значений в виде одной
или нескольких метрик. Каждый визуализатор имеет свой набор метрик;
Объекты
геолокации. Элементы измерения отображаются на карте в
виде маркеров;
Направление
стрелок. Элементы территориального измерения используются для
направления стрелок
на карте. Отметка
в территориальном измерении с ролью «Объекты
наблюдения» определяет начало стрелок.
Измерения, которым не присвоена роль, останутся фиксированными.
Примечание. Если в регламентом отчете несколько объектов используют один срез данных, то у измерений среза будут одинаковые роли.

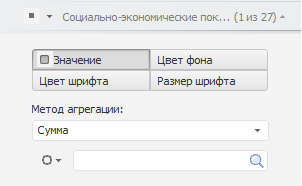

Если элементы измерения метрик управляют характеристиками визуализатора, то на вкладке измерения отображаются дополнительные переключатели. Набор переключателей зависит от типа визуализатора. Например:
Название переключателя соответствует управляемой характеристике. Если характеристика задана, то она отмечена маркером.
Для сопоставления элемента измерения и характеристики визуализатора:
Установите переключатель, соответствующий управляемой характеристике визуализатора.
Выберите управляющий элемент измерения.
Визуализатор будет перестроен в соответствии с заданными метриками.
Элементы измерения метрик позволяют управлять следующими характеристиками:
Для пузырькового
и плоского деревьев
Позволяет объединять данные элементов, отмеченных в фиксированных измерениях. Результат агрегации передается в визуализатор инструмента. Метод агрегации на измерениях доступен для каждой метрики измерения с ролью «Метрика».
Метод агрегации устанавливается вручную в отчете или передается из куба:
если в качестве измерения метрики в отчете указано измерение фактов куба, то тип агрегации фиксированных измерений для метрики передается из куба в зависимости от отмеченного элемента измерения. При изменении отмеченного элемента в измерении, тип агрегации берется из куба до тех пор, пока тип агрегации не будет изменен в ручную в отчете.
если в измерении фактов куба не был определен метод агрегации, то в отчете по умолчанию устанавливается метод агрегации «Сумма».
При множественной отметке по метрике «Значение» берется тип агрегации первого элемента в кубе.
Между визуализаторами доступна синхронизация метрик.
Для включения синхронизации метрик выберите пункт «Синхронизировать
метрики» раскрывающегося меню измерения
на группе
вкладок «Отметка» боковой панели.
Синхронизируются следующие типы метрик:
метрика «Значение» у таблицы с метриками «Цвет» у карты, пузырьковой диаграммы, пузырькового и плоского деревьев;
метрика «Значение» у диаграммы с метрикой «Значение» у таблицы;
метрика «Размер шрифта» у таблицы с метриками «Размер» у пузырьковой диаграммы, пузырькового и плоского деревьев и с метрикой «Объем» у карты, при включенном режиме «3D».
