Создание шагов этапа

Для открытия мастера шага в окне «Настройка бизнес-процесса»:

• в рабочей области или дереве процессов выделите этап или шаг процесса, для которого требуется добавить шаг;

• нажмите кнопку  «Добавить шаг» в группе «Выполнение» на вкладке «Процесс» ленты инструментов или откройте контекстное меню.

В открывшемся меню выберите тип создаваемого шага:

• Ввод данных;

• Расчёт;

• Согласование;

• Вызов подпроцесса;

• Вызов Fore-метода;

• Задача ETL.

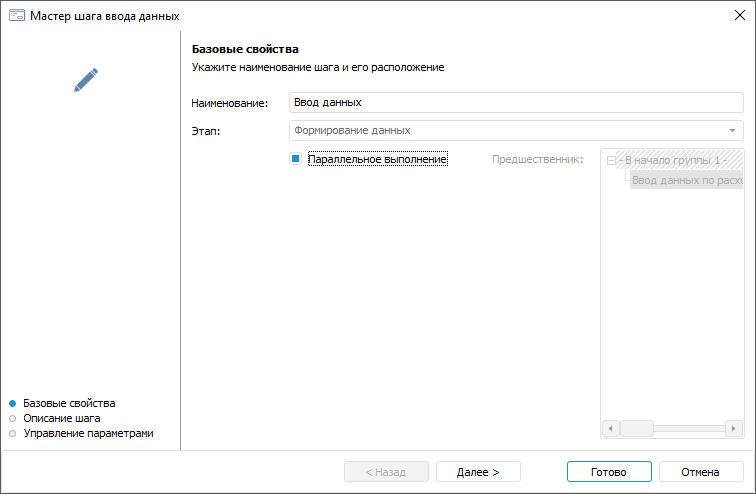

Введите наименование шага.

В раскрывающемся списке отображается этап, в котором создаётся шаг. Этап не доступен для изменения.

Чтобы добавить шаг в другом этапе, закройте мастер, выделите нужный этап или шаг этапа и снова откройте мастер.

Установленный флажок «Параллельное выполнение» означает, что шаг будет выполняться с начала этапа. Количество шагов, выполняющихся параллельно, не ограничено. Каждый параллельный шаг может быть группой и включать несколько последовательных шагов.

Если флажок снят, то становится доступен выбор шага-предшественника, после выполнения которого будет запускаться создаваемый шаг.

Примечание. По умолчанию флажок не установлен. Если создается первый шаг в этапе, то флажок для установки параллельного выполнения не выводится.

Список доступен при снятом флажке «Параллельное выполнение». В списке выберите шаг-предшественник, по окончанию которого будет запускаться создаваемый шаг.

Примечание. Список отображается для второго и последующего шагов.

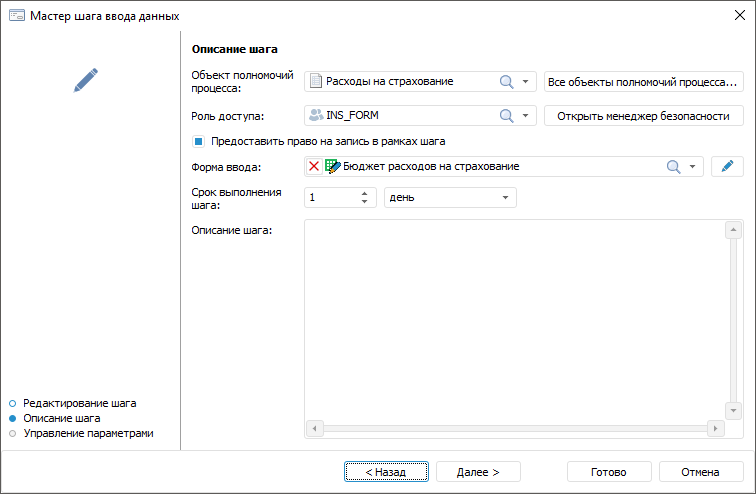

Обязательное для заполнения поле. В раскрывающемся списке объектов полномочий выберите нужный объект.

Примечание. В случае отсутствия подходящего объекта полномочий нажмите кнопку «Все объекты полномочий процесса». Будет открыто окно «Настройка объектов полномочий процесса», в котором можно добавить объект.

Обязательное для заполнения поле. В раскрывающемся списке выводится перечень ролей пользователей, указанных в объекте полномочий.

Примечание. В случае отсутствия в списке необходимой группы пользователей нажмите кнопку «Открыть менеджер безопасности». Будет открыто окно менеджера безопасности продукта «Форсайт. Аналитическая платформа», в котором можно создать необходимую группу пользователей.

Установленный флажок означает предоставление динамического права на запись в сегмент данных, установленного в объекте полномочий, группе или пользователю, указанным в списке «Роль доступа». Динамическое право действует только во время выполнения шага.

При снятом флажке группе или пользователю будет предоставлен доступ только на чтение.

Примечание. Для шага ввода данных флажок установлен по умолчанию.

Обязательное для заполнения поле. Форма ввода, которая будет открываться по умолчанию при выполнении шага процесса. В раскрывающемся списке выберите форму ввода, при выборе можно воспользоваться поиском. Список содержит дерево папок репозитория и объекты с типом «Форма ввода».

Примечание. Для редактирования выбранной формы ввода нажмите кнопку . Будет открыта форма ввода в режиме редактирования.

Срок, за который должен быть выполнен шаг при исполнении процесса. Введите числовое значение, рядом выберите из списка единицу измерения срока:

• день (по умолчанию);

• неделя;

• месяц;

• квартал;

• полугодие;

• год.

Если шаг не завершён по истечении планового срока выполнения, то статус шага становится «Просрочен и не выполнен; Выполнен с ошибкой».

Срок выполнения шагов влияет на срок выполнения процесса в целом, который определяется при запуске процесса на выполнение.

Текстовое поле для ввода примечания по шагу. Необязательное для заполнения.

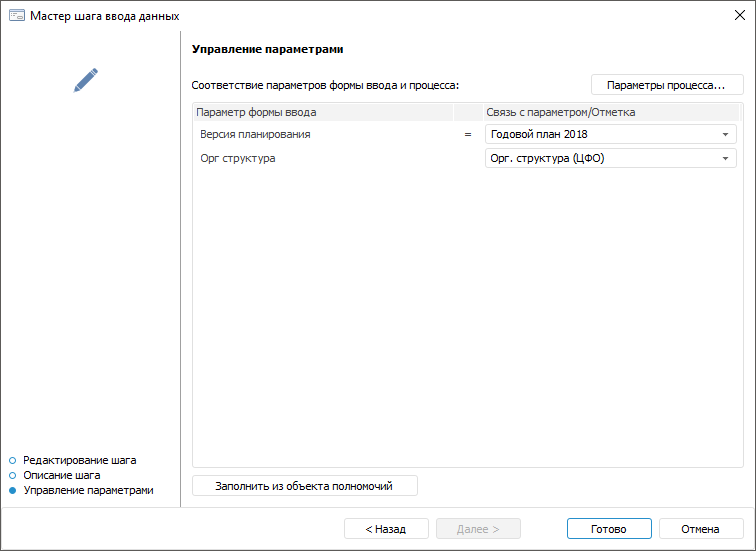

Установка связи параметров формы ввода и процесса необходима для того, чтобы форма ввода открывалась с теми же параметрами, что и запущенный на выполнение шаг процесса.

• Для установки соответствия в столбце «Связь с параметром/Отметка» выберите из списка параметр процесса и установите флажок:

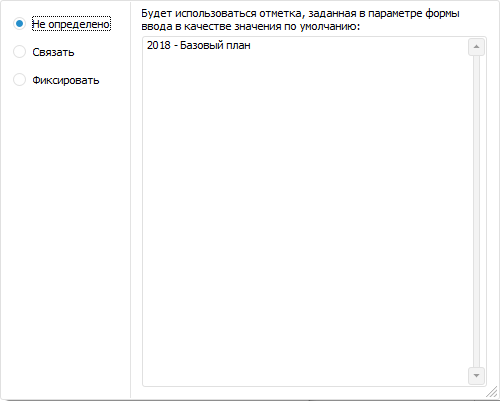

• Не определено. В этом случае форма ввода открывается со значением параметра, заданным в форме ввода по умолчанию:

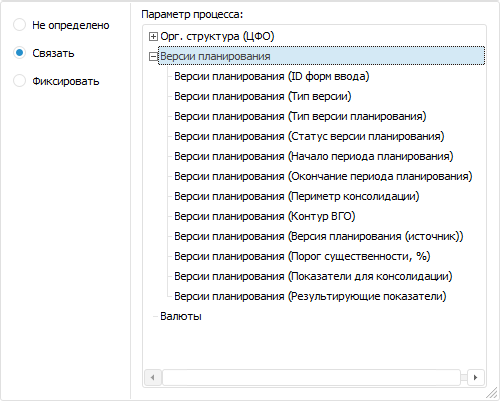

• Связать. В этом случае выбирается параметр процесса, соответствующий параметру формы ввода:

Примечание. При необходимости возможно выбрать атрибут справочника для передачи в качестве параметра в форму ввода.

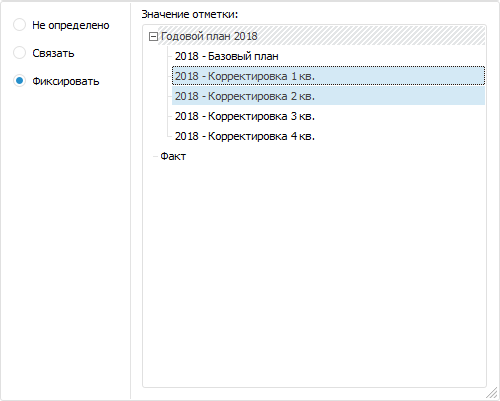

• Фиксировать. В этом случае в раскрывающемся списке отмечаются определённые значения для передачи в форму ввода ограниченного перечня значений параметра:

• Для автоматического копирования настроек параметров из объектов полномочий нажмите кнопку «Заполнить из объекта полномочий».

Примечание. Если нужный параметр процесса отсутствует, то нажмите кнопку «Параметры процесса». Будет открыто окно «Настройки и параметры процесса», в котором можно добавить параметр процесса.
При установке связей между параметрами формы ввода и процесса необходимо использовать справочники одного типа. Например, недопустимо связывать справочник с текстовыми элементами и календарный справочник. В этом случае, после запуска процесса на выполнение, в окне мониторинга будет выводится информационное сообщение, что при формировании параметров для формы ввода возникли ошибки и необходимо проверить настройки параметров для шага.

Аналогично одноименному полю при описании шага с типом «Ввод данных».

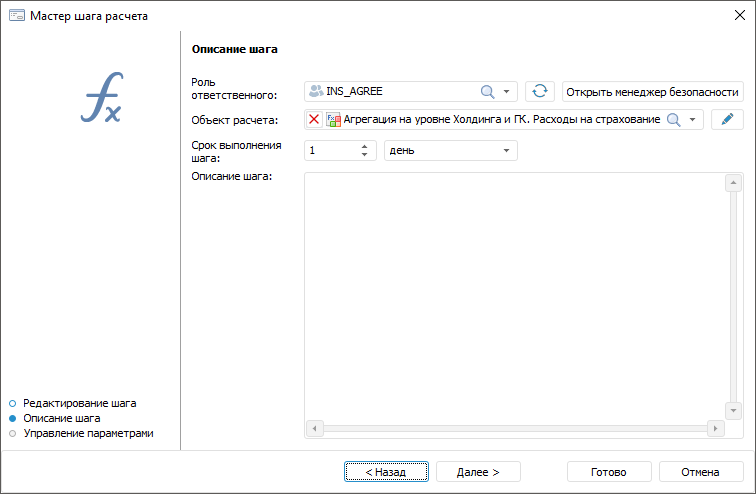

Обязательное для заполнения поле. В раскрывающемся списке выберите алгоритм расчёта, при выборе можно воспользоваться поиском. Список содержит дерево папок репозитория и объекты типа «Алгоритм расчёта показателей».

Примечание. Для редактирования выбранного алгоритма расчёта нажмите кнопку . Будет открыт алгоритм расчёта в режиме редактирования.

Аналогично одноименному полю при описании шага с типом «Ввод данных».

Текстовое поле для ввода примечания по шагу. Необязательное для заполнения.

Установите переключатель в положение «Ручной» или «Автоматический»:

• Ручной. Запуск шага выполняется вручную;

• Автоматический. Запуск шага выполняется автоматически после выполнения предыдущего шага.

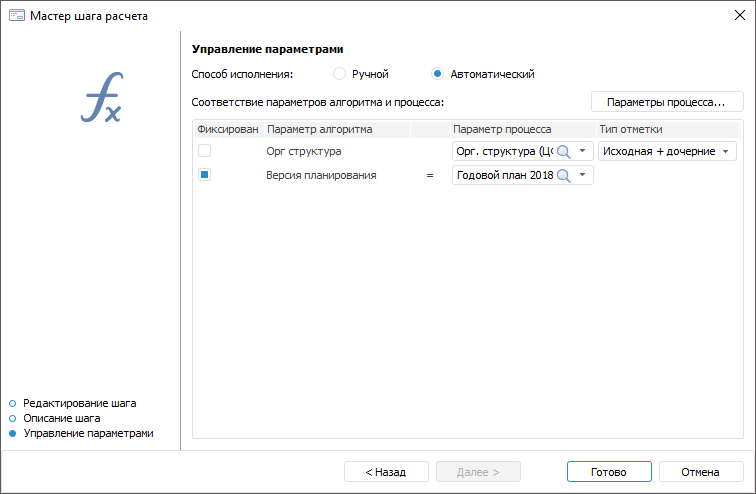

Установка соответствия параметров алгоритма расчёта и процесса необходима для того, чтобы алгоритм расчёта запускался с теми же параметрами, что и шаг процесса.

• Для установки соответствия параметров алгоритма и процесса:

• в столбце «Параметр процесса» выберите из списка параметр процесса, соответствующий параметру алгоритма;

• в столбце «Тип отметки» выберите из списка один тип отметки:

• Исходная. Включает элементы только первого уровня иерархии;

• Дочерние элементы. Включает элементы только дочерних уровней иерархии;

• Исходная + дочерние. Включает элементы только первого и дочерних уровней иерархии;

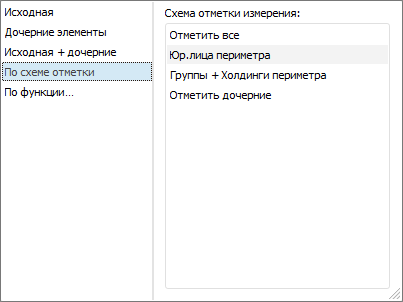

• По схеме отметки. Используется ранее созданная схема отметки элементов справочника, например, для справочника «Орг. структура»:

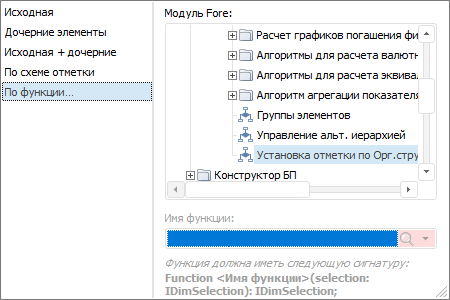

• По функции. Используется схема отметки, сформированная с помощью функции Fore, например:

Примечание. После выбора модуля, укажите имя функции: Function <имя функции>(selection: IDimSelection): IDimSelection.

• Для ограничения перечня значений параметров, с которыми запускается расчёт:

• в столбце «Фиксирован» установите флажок;

• в раскрывающемся списке параметров процесса выберите определённые значения.

В приведенном примере алгоритм расчёта будет запускаться с фиксированным значением параметра «Версия планирования»: «Годовой план 2018». Для фиксированных значений параметра тип отметки не выбирается.

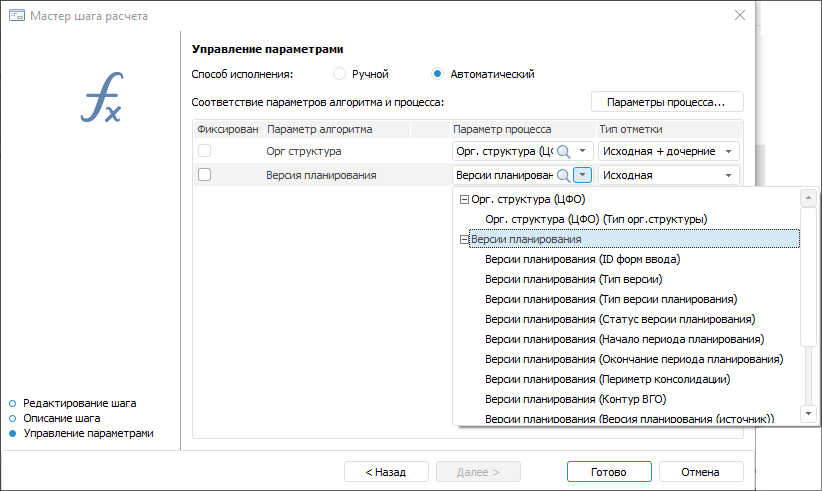

• Если необходимо передать в алгоритм значение определённого атрибута, то выберите в качестве параметра атрибут справочника. Если атрибут не выбран, то передаётся атрибут по умолчанию:

Примечание. Если нужный параметр процесса отсутствует, то нажмите кнопку «Параметры процесса». Будет открыто окно «Настройки и параметры процесса», в котором можно добавить параметр процесса.

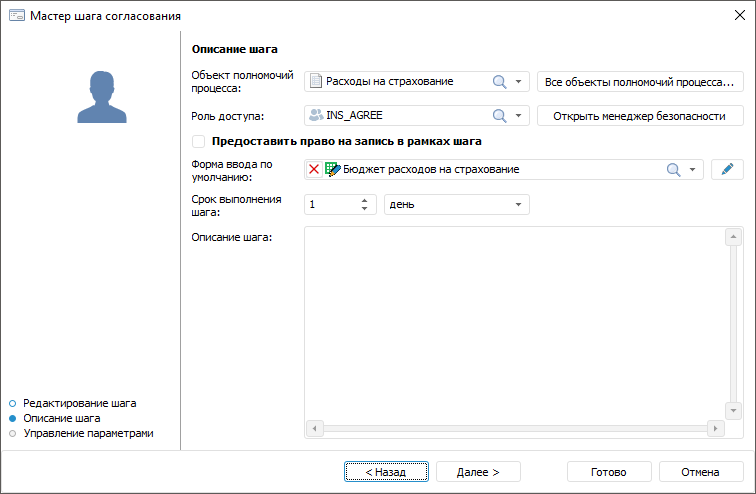

Аналогично одноименному полю при описании шага «Ввод данных».

Аналогично одноименному полю при описании шага «Ввод данных».

Установленный флажок означает предоставление динамического права на запись для сегмента данных, установленного в объекте полномочий, группе или пользователю, указанным в списке «Роль доступа».

При снятом флаге будет предоставлен доступ только на чтение.

Аналогично одноименному полю при описании шага «Ввод данных».

Аналогично одноименному полю при описании шага «Ввод данных».

Текстовое поле для ввода примечания по шагу. Необязательное для заполнения.

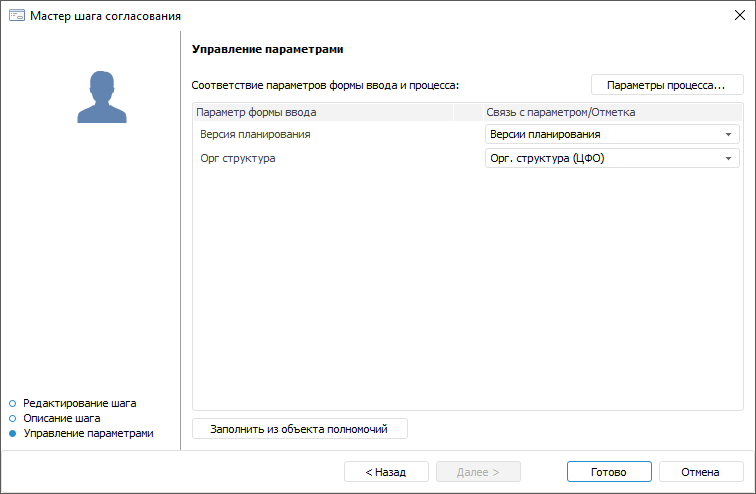

Аналогично одноименному полю при описании шага «Ввод данных».

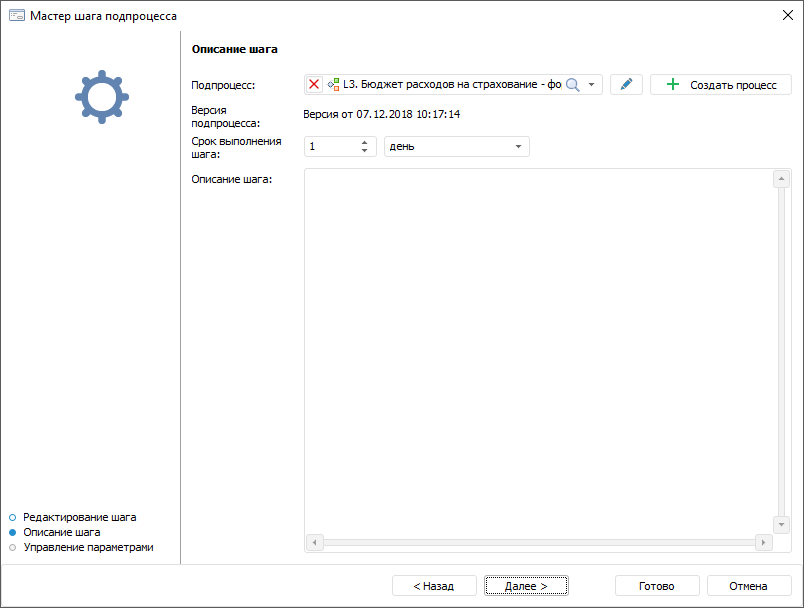

Обязательное для заполнения поле. В раскрывающемся списке выберите подпроцесс для запуска, при выборе можно воспользоваться поиском. Список содержит дерево папок репозитория и объекты типа «Процесс».

Для редактирования выбранного подпроцесса нажмите кнопку . Будет открыто окно «Настройка бизнес-процесса» для редактирования подпроцесса.

Примечание. В случае отсутствия нужного подпроцесса в списке нажмите кнопку «Создать процесс». Будет отображён диалог для создания нового процесса.

Выводится дата и время создания версии подпроцесса.

Аналогично одноименному полю при описании шага «Ввод данных».

Текстовое поле для ввода примечания по шагу. Необязательное для заполнения.

Установленный флажок «Групповой вызов» означает, что при выполнении шага будут запускаться несколько подпроцессов для всех элементов справочника, выбранного в списке «Параметр разбивки».

По умолчанию флажок «Групповой вызов» установлен с невыбранным значением параметра, обязательным для заполнения. Если в исполнении процесса отсутствует необходимость разбиения подпроцесса по параметру, то снимите флажок.

Если флажок «Групповой вызов» установлен, то в области «Соответствие параметров подпроцесса и процесса» к указанному параметру разбивки подпроцесса должен быть сопоставлен хотя бы один параметр процесса.

Установите переключатель в положение «Ручной» или «Автоматический»:

• Ручной. Запуск шага выполняется вручную;

• Автоматический. Запуск шага выполняется автоматически после выполнения предыдущего шага.

• Для ограничения перечня значений параметров, с которыми запускается вложенный подпроцесс:

• в столбце «Фиксирован» установите флажок;

• в раскрывающемся списке параметров процесса выберите определённые значения.

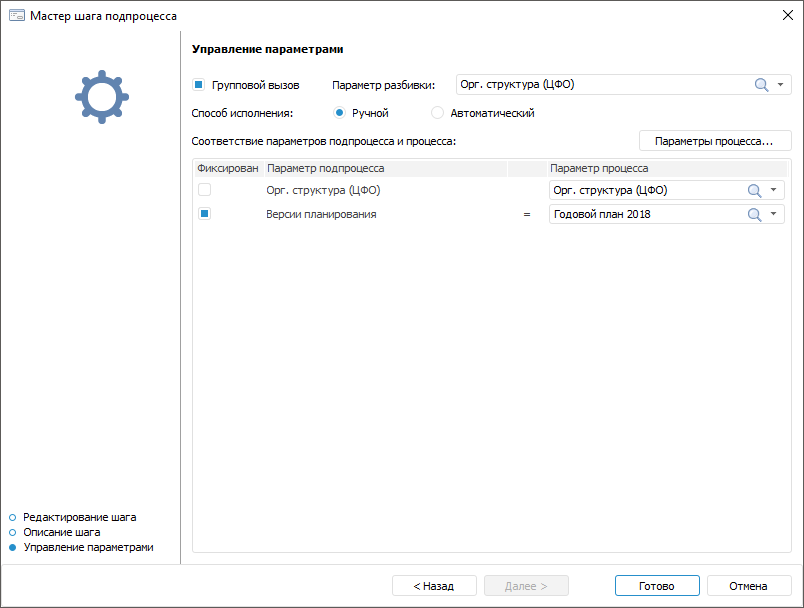

На приведенном выше окне подпроцесс будет запускаться с фиксированным значением параметра «Версия планирования»: «2018 - Базовый план».

• Если флажок «Групповой вызов» установлен, то в области «Соответствие параметров подпроцесса и процесса» к указанному параметру разбивки подпроцесса необходимо сопоставить параметр процесса:

• в столбце «Параметр процесса» выберите из списка параметр процесса, соответствующий параметру подпроцесса. Справочники, выбранные в качестве параметров процесса и подпроцесса, должны быть идентичной структуры;

• если один справочник является параметром разбивки по нескольким параметрам процесса, то его необходимо добавить несколько раз в окне «Настройки и параметры процесса» для каждого параметра.

На приведенном выше окне подпроцесс будет запускаться для каждого значения параметра «Орг. структура (ЦФО)», второй параметр зафиксирован.

Примечание. Если в раскрывающемся списке параметров процесса нет нужного значения, то нажмите кнопку «Параметры процесса». Будет открыто окно «Настройки и параметры процесса», в котором можно добавить параметр процесса.

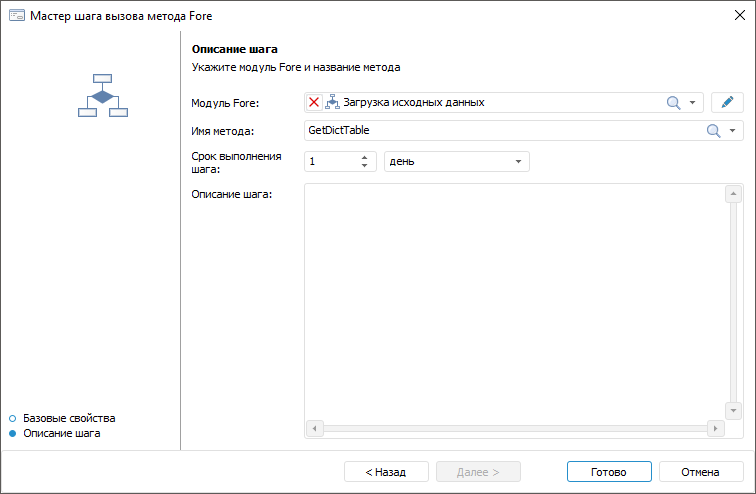

Обязательное для заполнения поле. В раскрывающемся списке выберите модуль Fore для запуска, при выборе можно воспользоваться поиском. Список содержит дерево папок репозитория и объекты типа «Модуль».

Примечание. Для редактирования выбранного метода Fore нажмите кнопку . Будет открыто окно со средой разработки Fore.
Модуль не должен содержать внешних параметров.

Выберите из списка имя метода Fore.

Примечание. Имя метода должно полностью совпадать с именем, указанным внутри модуля.

Аналогично одноименному полю при описании шага «Ввод данных».

Текстовое поле для ввода примечания по шагу. Необязательное для заполнения.

Аналогично одноименному полю при описании шага с типом «Ввод данных».

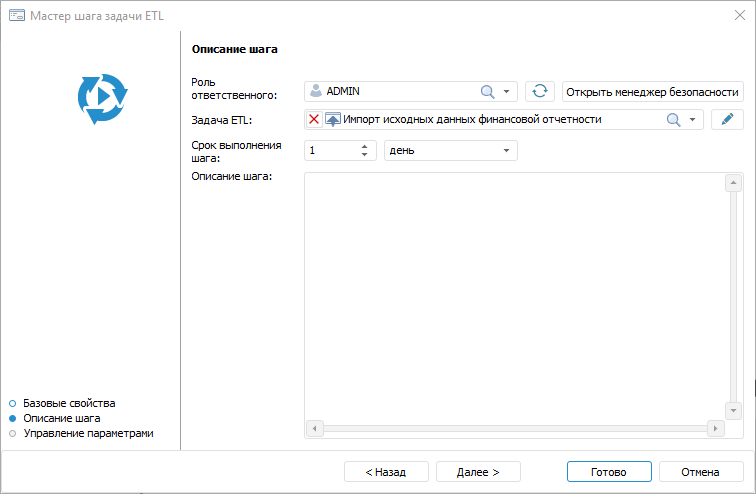

Обязательное для заполнения поле. В раскрывающемся списке выберите задачу ETL, при выборе можно воспользоваться поиском. Список содержит дерево папок репозитория и объекты типа «Задача ETL».

Примечание. Для редактирования выбранной задачи ETL нажмите кнопку . Будет открыто окно редактора задачи ETL.

Аналогично одноименному полю при описании шага «Ввод данных».

Текстовое поле для ввода примечания по шагу. Необязательное для заполнения.

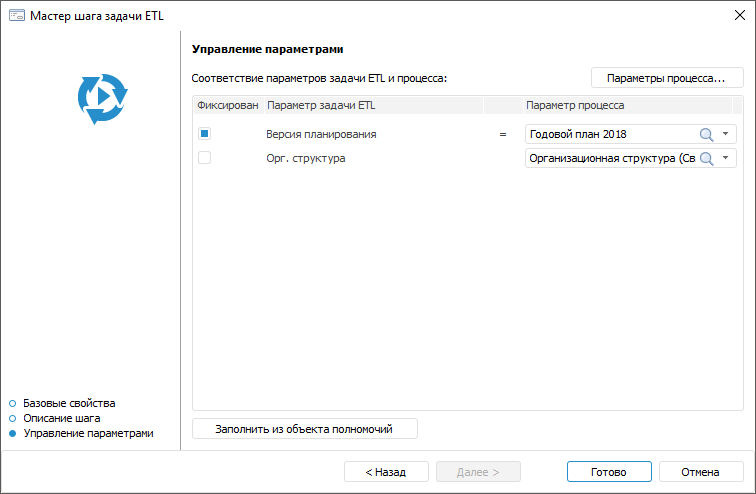

Установка соответствия параметров задачи ETL и процесса необходима для того, чтобы задача ETL выполнялась с теми же параметрами, что и запущенный на выполнение шаг процесса.

• Для установки соответствия параметров задачи ETL и процесса:

• в столбце «Параметр процесса» выберите из списка параметр процесса, соответствующий параметру формы ввода.

• Для автоматического копирования настроек параметров из объектов полномочий нажмите кнопку «Заполнить из объекта полномочий».

Примечание. Если нужный параметр процесса отсутствует, то нажмите кнопку «Параметры процесса». Будет открыто окно «Настройки и параметры процесса», в котором можно добавить параметр процесса.
