Начало работы с расширением «Управление бизнес-процессами»

Для создания нового процесса:

• в навигаторе объектов выполните одно из действий:

• нажмите кнопку «Новый объект > Пользовательские объекты > Процесс» в группе «Создать» на вкладке «Главная» ленты инструментов;

• выполните команду «Создать > Пользовательские объекты > Процесс» в контекстном меню навигатора объектов.

Будет отображён диалог «Вставка объекта - параметры - Процесс», в котором введите наименование создаваемого процесса и, если необходимо, измените автоматически сформированный идентификатор.

Затем созданный процесс будет открыт в окне «Настройка бизнес-процесса» в режиме редактирования.

Для открытия готового процесса на редактирование:

• в навигаторе объектов выделите процесс и выполните одно из действий:

• нажмите кнопку «Редактировать» в группе «Открыть» на вкладке «Главная» ленты инструментов;

• выполните команду «Редактировать» в контекстном меню навигатора объектов;

• нажмите клавишу F4.

Для открытия готового процесса на просмотр:

• в навигаторе объектов выделите процесс и выполните одно из действий:

• нажмите кнопку «Открыть» в группе «Открыть» на вкладке «Главная» ленты инструментов;

• выполните команду «Открыть» в контекстном меню навигатора объектов;

• дважды щёлкните по выбранному процессу.

Для открытия готового процесса на просмотр в веб-интерфейсе:

• откройте поддерживаемый браузер и в строке подключения укажите адрес веб-приложения;

• при успешном подключении к серверу откроется страница авторизации;

• ведите имя пользователя и пароль в соответствующие поля и нажмите кнопку «Войти»;

• выберите в боковом меню пункт с мониторингом процесса.

В режиме редактирования будет открыто окно «Настройка бизнес-процесса», в режиме просмотра - окно «Мониторинг бизнес-процесса»

• Главное меню. Основное меню «Бизнес-процесс» содержит команды для сохранения и обновления данных, печати графической схемы процесса и закрытия окна расширения. Команда «Легенда» отображает легенду цветовой индикации статусов выполнения шагов процесса и используемых символов;

• Панель быстрого доступа. Содержит набор часто используемых команд: «Сохранить»,  «Печать»;

• Лента инструментов. Содержит кнопки, размещенные на вкладках:

• Главная. Предназначена для визуальной настройки рабочей области;

• Процесс. Предназначена для настройки и запуска процесса на выполнение;

• Отладка. Используется для отключения шагов процесса, в том числе шагов расчёта и согласования;

• Дерево процессов. Содержит этапы и шаги процесса, а также вложенные подпроцессы в виде дерева;

• Рабочая область. Предназначена для визуального отображения элементов процесса, подпроцесса или этапа процесса, выбранного в дереве процессов;

• Строка состояния. Содержит информацию о наименовании и количестве шагов процесса, подпроцесса или этапа процесса, выбранного в дереве процессов. Для шага процесса отображаются значения параметров.

Для перехода к выполнению шагов процесса и мониторингу в окне «Настройка бизнес-процесса» нажмите кнопку  «Перейти к мониторингу» на вкладке «Процесс» панели инструментов.

Расширена функциональность следующих областей:

• Дерево процессов. Область содержит все запущенные экземпляры процесса. В дереве процессов с помощью символов и цветовой индикации отображается тип и статус выполнения этапов/шагов экземпляров процесса;

Примечание. Под экземпляром процесса понимается процесс, запущенный с определёнными значениями параметров. Количество запущенных экземпляров не ограничено.
Отображение дерева процессов может быть настроено: отображать/скрывать параметры запуска, шаги подпроцессов и выполненные шаги подпроцессов.

• Параметры запуска. Область содержит значения параметров запуска, имя куратора, запустившего процесс на выполнение, дату и время запуска;

• Рабочая область. В рабочей области с помощью цветовой индикации отображается статус выполнения этапов/шагов выделенного в дереве экземпляра процесса. При нажатии на кнопку  «Показать журнал» в рабочей области отображается журнал выполнения этапов/шагов выделенного в дереве экземпляра процесса;

• Лента инструментов. Содержит кнопки, размещенные на вкладках:

• Процесс. Вкладка предназначена для завершения или отклонения шагов процесса, остановки или перезапуска процесса в целом;

• Главная. Вкладка предназначена для визуальной настройки рабочей области.

• Верхнее меню. Содержит название и логотип веб-приложения;

• Боковое меню. Содержит функциональные разделы веб-приложения;

• Главное меню. Содержит команды для вызова справочной системы по продуктам и выхода из приложения;

• Навигационное меню. Содержит путь от стартовой страницы до функционального блока/объекта, открытого в данный момент и используется для быстрого доступа к необходимому объекту;

• Рабочая область. Содержит главное меню, ленту инструментов, дерево процессов, параметры запуска и рабочую область аналогично элементам окна «Мониторинг процессов» в настольном приложении.

Примечание. Для скрытия/открытия панели с верхним и боковым меню используйте кнопку .

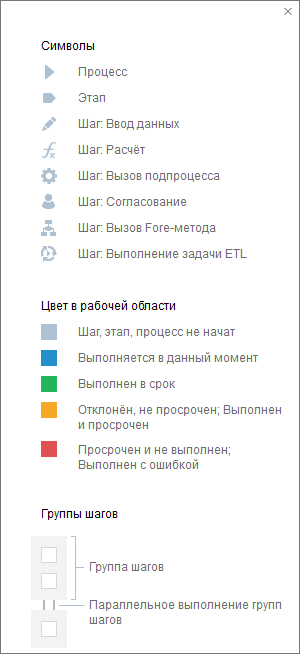

Для просмотра легенды цветовой индикации статусов выполнения и используемых символов нажмите кнопку «Легенда» в главном меню. Будет открыто окно:
