Настройка базовых параметров объекта

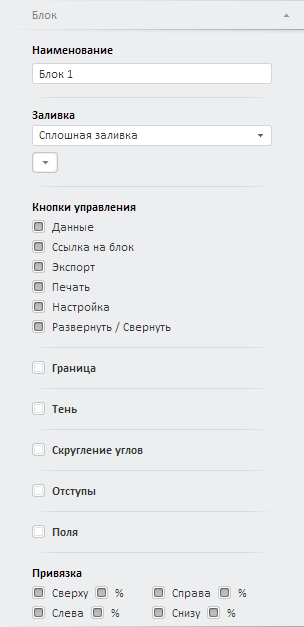

Для настройки базовых параметров объекта используйте вкладку «Блок», расположенную на боковой панели.

Убедитесь, что боковая панель отображается.
Выделите объект в рабочей области.
Если выделен визуализатор, то установите на боковой панели переключатель «Блок».
Перейдите на вкладку «Блок».

Примечание. Набор параметров отличается в зависимости от типа выбранного объекта.

Для объектов доступна настройка следующих параметров:

Введите наименование объекта.

Наименование объекта используется для идентификации объектов в аналитической панели.

Укажите режим заливки фона объекта:

Нет. Заливка фона не применяется. Используется по умолчанию;
Сплошная заливка. Заливка фона выполняется одним цветом. Доступен дополнительный параметр для указания цвета заливки;
Градиентная заливка. Заливка фона выполняется с помощью двуцветного градиента. Доступны дополнительные параметры для указания угла градиента и его начального и конечного цветов.

Кнопки управления объектом отображаются в правом верхнем углу объекта и позволяют быстро выполнять базовые операции по управлению объектом, а также расширяют возможности объекта, если аналитическая панель находится в режиме просмотра.

Примечание. Кнопки управления недоступны для элементов управления и блоков «Надпись» и «Текст».

Для каждого типа объектов набор доступных кнопок отличается. Также пользователь может решать: какие именно кнопки будут отображаться для конкретного объекта.

Возможные кнопки:

Данные. Предназначена для отображения данных, на основании которых строится объект. Кнопка доступна только для визуализаторов, кроме визуализатора типа «Таблица»;
Ссылка на блок. Предназначена для получения ссылки на объект. Кнопка доступна только в веб-приложении;
Экспорт. Предназначена для экспорта объекта. Кнопка доступна только для визуализаторов и отчетов;
Печать. Предназначена для печати объекта;
Настройка. Предназначена для быстрой настройки объекта. Доступна только для визуализаторов;
Развернуть/свернуть. Предназначена разворачивания/сворачивания объекта.

Если флажок, соответствующий кнопке, установлен, то кнопка отображается для объекта; если флажок снят - кнопка скрыта.

Для отображения границы объекта установите флажок «Граница». По умолчанию флажок установлен и граница отображается. Для задания толщины границы используйте соответствующее поле.

Для отображения тени объекта установите флажок «Тень». По умолчанию флажок снят и тень объекта не отображается. Если флажок установлен, то доступны дополнительные параметры тени:

Цвет тени;
Толщина. Толщина тени;
Интенсивность. Степень прозрачности тени. Значение в интервале [0; 100]. Чем больше значение, тем менее прозрачная тень: 0 - тень полностью прозрачная, 100 - тень полностью непрозрачная.

Для скругления углов объекта установите флажок «Скругление углов». По умолчанию флажок снят и углы не скругляются. Если флажок установлен, то углы скругляются и доступен дополнительный параметр для задания радиуса скругления. Значение радиуса должно быть в интервале [0; 50]. Чем больше значение, тем больше скругление угла.

Для задания внутренних отступов в объекте установите флажок «Отступы». По умолчанию флажок снят и внутренние отступы не используются. Если флажок установлен, то отображаются дополнительные поля для ввода размера отступов.

Для отображения внешних полей объекта установите флажок «Поля». По умолчанию флажок снят и внешние поля не используются. Если флажок установлен, поля объекта отображаются.

В области «Привязка» укажите параметры привязки границ объекта к границам родительского элемента.

Сверху. Слева. Справа. Снизу. Для выполнения привязки установите флажок, соответствующий привязываемой границе. Если привязка границы объекта выполнена, то при изменении размеров родительского элемента граница объекта останется на прежней позиции относительно границы родительского элемента. Параметры привязки:

%. Определяет, используется ли относительная привязка.
По умолчанию флажок снят и используется абсолютная привязка, то есть при изменении размеров родительского элемента расстояние между границей объекта и границей родительского элемента не изменяется.
Если флажок установлен, то используется относительная привязка, то есть расстояние между границей объекта и границей родительского элемента изменяется пропорционально изменению размеров родительского элемента.

Примечание. Возможность привязки границ объекта доступна, если используется ручной режим размещения объектов в рабочем пространстве.
