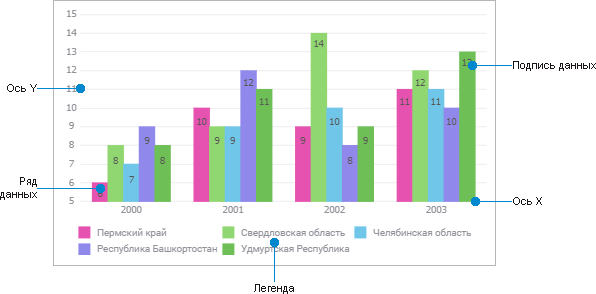

Визуализация данных в виде диаграмм

Для изменения типа диаграммы выберите тип диаграммы в контекстном меню объекта «Диаграмма» на боковой панели «Источники». Меню содержит пункты, соответствующие различным типам диаграмм.

Диаграмма будет перестроена в соответствии с выбранным типом.

Для переименования диаграммы выполните команду «Переименовать» контекстного меню объекта «Диаграмма» на боковой панели «Источники».

После выполнения команды поле с наименование объекта станет активным. Введите в поле новое наименование диаграммы.

Для настройки общих свойств диаграммы используйте группу параметров «Общие настройки» панели параметров.

Для удаления диаграммы выполните команду «Удалить» контекстного меню объекта «Диаграмма» на боковой панели «Источники».

Будет запрошено подтверждение выполняемого действия.

Для настройки рядов данных используйте группу параметров «Ряды данных» боковой панели.

Для настройки групп рядов используйте группу параметров «Группы рядов» боковой панели.

Для настройки точки ряда данных используйте группу параметров «Формат точки ряда данных» боковой панели.

Для настройки расположения и оформления легенды используйте группу параметров «Легенда» боковой панели.

Для настройки оси категорий диаграммы используйте группу параметров «Ось категорий (X)» боковой панели.

Для настройки оси значений диаграммы используйте группу параметров «Ось значений (Y)» боковой панели.

Для настройки дополнительной оси значений диаграммы используйте группу параметров «Ось значений дополнительная» боковой панели.

Для отображения/скрытия подписей данных используйте группу параметров «Подписи данных» боковой панели.

Для настройки линий уровня используйте группу параметров «Линии уровня» боковой панели.

Для активации диаграммы выполните действие, заданное в группе параметров «Свойства объекта».

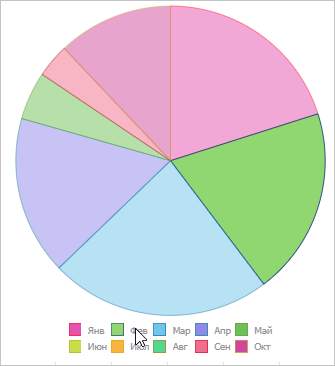

Для отображения цветовой индикации ряда данных диаграммы:

1. Активируйте диаграмму.

2. Наведите курсор на ряд данных в легенде или в области данных:

Примечание. При необходимости просмотра информации о ряде данных используйте всплывающие подсказки.

Примечание. Доступно для всех типов диаграмм, кроме каскадной.

Для просмотра всплывающих подсказок ряда данных:

1. Активируйте диаграмму.

2. Наведите курсор на ряд данных в легенде или в области данных.

Возможные варианты отображения вплывающих подсказок при наведении на ряд данных в области легенды:

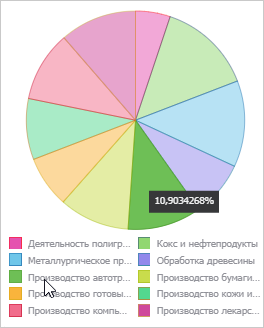

• отображается значение точки ряда данных, если ряд данных состоит из одной точки ряда:

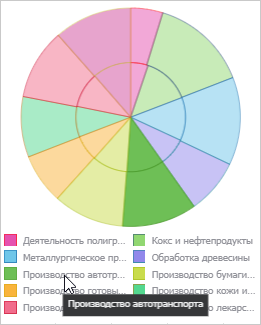

• отображается наименование ряда данных, если ряд данных состоит из нескольких точек ряда:

Примечание. Для отображения всплывающих подсказок диаграммы установите флажок «Подсказки» и выполните необходимые настройки.

Детализация данных - операция, позволяющая переходить по уровням данных: от общих до детализированных. Доступная глубина детализации определяется иерархией измерений источника данных.

Обобщение - операция обратная детализации, позволяющая переходить от детализированных данных к общим.

Примечание. Детализация недоступна для рядов диаграммы, соответствующих вычисляемым значениям.

Для детализации/обобщения данных:

1. Активируйте диаграмму.

2. Выполните команду «Детализировать»/«Обобщить» в контекстном меню ряда данных.

Смените отметку вручную на панели отметки, если при детализации/обобщении на выбранном уровне отсутствуют данные.

Для исключения ряда из диаграммы:

1. Активируйте диаграмму.

2. Щёлкните по маркеру ряда в легенде диаграммы. Маркер ряда изменит индикацию. Выбранный ряд не будет отображаться в области построения диаграммы, при этом:

• ряд будет отображаться в легенде в виде маркера с подписью;

• для элементов, соответствующих исключенному ряду, будут сохранены отметки в измерении.

Для включения ряда данных:

1. Активируйте диаграмму.

2. Щёлкните по маркеру, исключённого ряда, в легенде диаграммы.

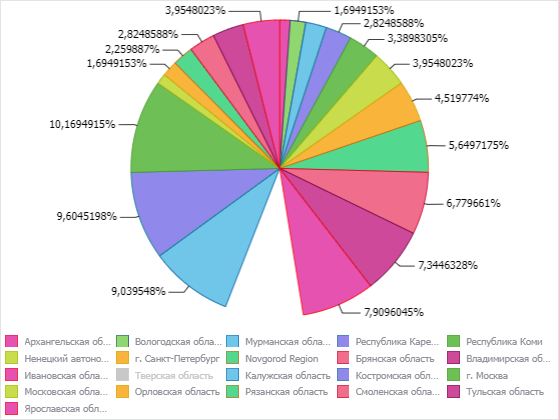

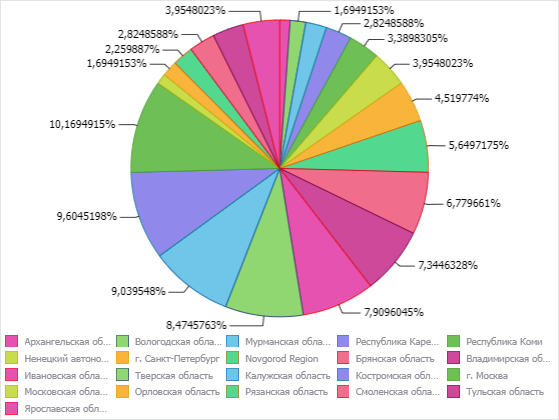

Например, на диаграмме слева отображаются все ряды, на диаграмме справа был исключён ряд «Тверская обасть»:
