Настройка оформления

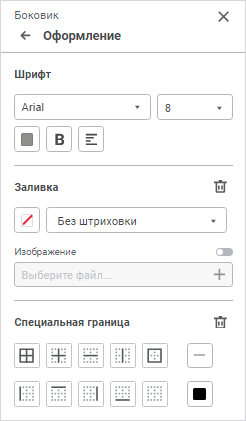

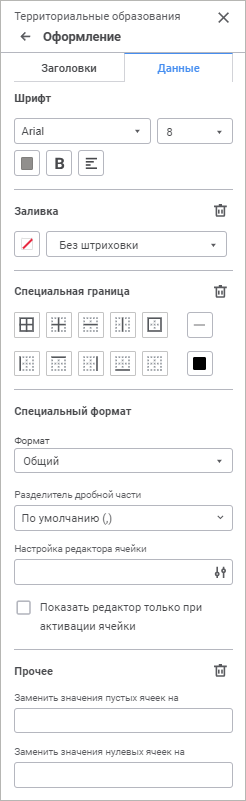

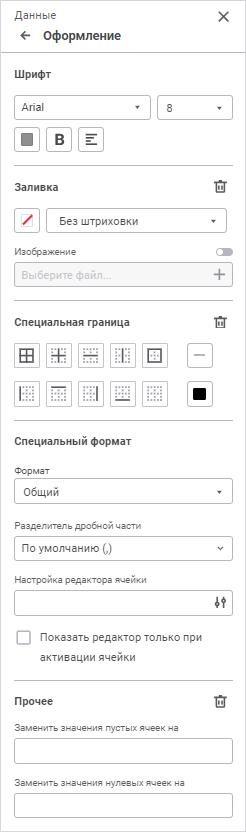

Для открытия на панели параметров группы параметров «Оформление»:

• через панель параметров:

1. Выделите ячейку или диапазон ячеек таблицы.

2. Нажмите кнопку «Параметры» панели инструментов. Будет открыта панель параметров.

3. Выберите требуемый тип области в раскрывающемся меню заголовка панели параметров.

4. Перейдите в группу параметров «Оформление»;

• через рабочую область:

1. Выделите ячейку или диапазон ячеек таблицы на рабочей области.

2. Выполните команду «Оформление» контекстного меню или выберите требуемый тип области в раскрывающемся списке команды   «Оформление».

Примечание. При вызове команды «Оформление» контекстного меню для типа области «Ячейки» будет открыта группа параметров «Формат ячеек».

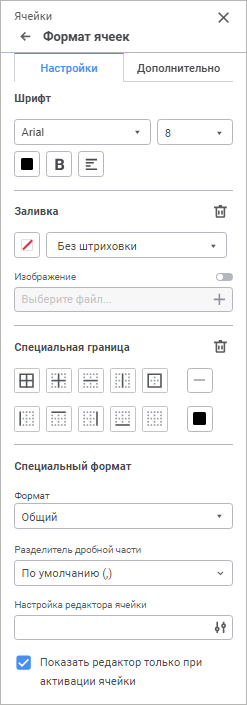

Для открытия на панели параметров группы параметров «Формат ячеек»:

• через панель параметров:

1. Выделите ячейку или диапазон ячеек.

2. Нажмите кнопку «Параметры» панели инструментов.

3. Выберите тип области «Ячейки» в раскрывающемся меню заголовка панели параметров;

• через рабочую область:

1. Выделите ячейку или диапазон ячеек, не принадлежащих таблице.

2. Выполните команду «Оформление» контекстного меню.

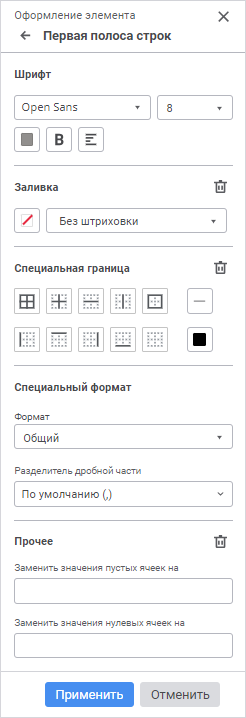

Для открытия на панели параметров группы параметров «Оформление элемента»:

1. Выделите ячейку или диапазон ячеек таблицы.

2. Нажмите кнопку «Параметры» панели инструментов. Будет открыта панель параметров.

3. Выберите тип области «Ячейки» в раскрывающемся меню заголовка панели параметров.

4. Перейдите в группу параметров «Стиль таблицы».

5. Выполните команду контекстного меню «Редактировать» для изменяемого стиля в стилях с листа.

6. В группе параметров «Создать стиль таблицы» выберите настраиваемый элемент и нажмите кнопку «Редактировать».

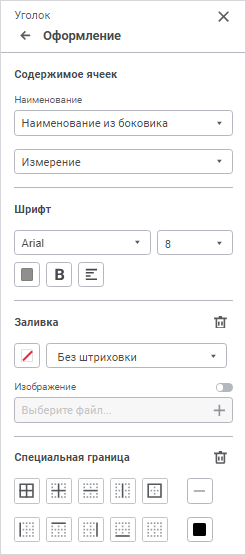

Доступно для типа области «Уголок».

По умолчанию уголок таблицы не содержит заголовка. Для отображения заголовка выберите в раскрывающемся меню поля «Наименование»:

• Не показывать наименование. Ничего не отображается;

• Наименование из шапки/боковика. При выборе данного варианта появится дополнительное поле, в котором выберите вид заголовка:

• Измерение. Отображается наименование измерения;

• Атрибут. Отображается наименование атрибута измерения;

• Измерение.Атрибут. Отображается наименование измерения и атрибута;

• Пользовательское наименование. Отображается отредактированное пользователем наименование. При включении пользовательского наименования хотя бы для одной строки или столбца в уголке, все ячейки уголка становятся редактируемыми. Настраивается для каждого столбца/строки уголка. При переключении вида заголовка на отображение наименования атрибута/измерения пользовательское наименование сбрасывается.

• Произвольное наименование. Отображается введенный пользователем в поле текст. Применяется ко всему уголку.

Для изменения настроек формата данных, в раскрывающемся списке выберите один из поддерживаемых форматов данных. В зависимости от выбранного формата будут доступны различные настройки:

• Общий. Равносильно отмене форматирования. При выборе общего формата доступны настройки:

• Разделитель дробной части. Выберите вид разделителя в раскрывающемся списке.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

• Числовой. Формат установлен по умолчанию. При выборе числового формата доступны настройки:

• Десятичных знаков. Выберите число отображаемых знаков после запятой;

• Отрицательные числа. Выберите вид отображения отрицательных чисел;

• Разделитель групп разрядов. Установите флажок для применения настройки разделителя группы разрядов. По умолчанию снят;

• Разделитель дробной части. Выберите вид разделителя в раскрывающемся списке;

• Разделитель группы разрядов. Выберите вид разделителя в раскрывающемся списке.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

• Процентный. При выборе процентного формата доступны настройки:

• Десятичных знаков. Выберите число отображаемых знаков после запятой;

• Разделитель дробной части. Выберите вид разделителя в раскрывающемся списке.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

При использовании процентного формата значение чисел умножается на 100 и добавляется знак «%». Ввод чисел в ячейку при данном формате будет по-разному обрабатываться в зависимости от использования знака «%». Например, при вводе «40%» в ячейке будет отражено «40%», при этом значение в ячейке 0,4. Если вводится «40», то в ячейке отображается «4000%», при этом значение в ячейке будет 40;

• Денежный. При выборе денежного формата доступны настройки:

• Десятичных знаков. Задаёт число отображаемых знаков после запятой;

• Обозначение. Задаёт обозначение валюты;

• Отрицательные числа. Выберите вид отображения отрицательных чисел;

• Разделитель дробной части. Выберите вид разделителя в раскрывающемся списке;

• Разделитель группы разрядов. Выберите вид разделителя в раскрывающемся списке.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

• Дата. При выборе формата «Дата» доступны настройки:

• Тип. Выберите формат отображения даты в раскрывающемся списке;

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

• Время. При выборе формата «Время» доступны настройки:

• Тип. Выберите формат отображения времени в раскрывающемся списке.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

• Экспоненциальный. Данный формат используется для представления числа в экспоненциальном виде. При выборе экспоненциального формата доступны настройки:

• Десятичных знаков. Выберите число отображаемых знаков после запятой;

• Разделитель дробной части. Выберите вид разделителя в раскрывающемся списке.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

• Текстовый. Равносильно отмене форматирования. Текстовый формат устанавливается по умолчанию для ячеек, содержащих нечисловые значения.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

• Дополнительный. При выборе дополнительного формата доступны настройки:

• Тип. Для автоматического преобразования значения выберите предустановленный вариант:

• Почтовый индекс;

• Номер телефона;

• Табельный номер.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки;

• Пользовательский. Содержит кодовые представления всех доступных форматов данных. При выборе пользовательского формата доступны настройки:

• Тип. Для автоматического преобразования значения выберите предустановленный вариант:

• Валюта. Выберите формат отображения валюты в раскрывающемся списке;

• Дата и время. Выберите формат отображения времени в раскрывающемся списке;

• Числа. Выберите формат числа в раскрывающемся списке;

• Прочее. Выберите другой формат отображения в раскрывающемся списке;

• Разделитель дробной части. Выберите вид разделителя в раскрывающемся списке;

• Разделитель группы разрядов. Выберите вид разделителя в раскрывающемся списке.

Для ячеек, данных, измерений, уровней измерений, элементов измерений таблицы доступны дополнительные настройки:

• Настройка редактора ячейки. По умолчанию параметр отображения устанавливается в соответствии с выбранным типом параметра. Параметры отображения задаются в виде специально сформированной строки, в которой указывается вид редактора, значение по умолчанию и т.д. Строка может быть отредактирована как непосредственно в поле ввода, так и при помощи панели «Настройка отображения». Для открытия панели нажмите кнопку  «Настроить»;

• Показать редактор только при активации ячейки. Снимите флажок «Показывать редактор только при активации ячейки» для отображения всегда активного редактора ячейки. Если флажок установлен, то редактор отображается только при активации ячейки.

Для заполнения пустых или нулевых ячеек введите текст, число или символы в соответствующих полях.

Значения, которыми заполняются пустые ячейки, в том числе и числовые, не будут сохранены в источнике.

Для удаления заполнения пустых или нулевых ячеек нажмите кнопку  «Удалить».

Для типа области «Ячейки» доступны дополнительные настройки:

• для управления защитой ячейки от редактирования, скрытия содержимого ячейки или запрета выделения задайте:

• Защищаемая ячейка. При установке флажка содержимое ячеек будет защищено от редактирования;

• Скрыть формулы. При установке флажка содержимое ячеек, содержащих формулу, будет скрыто и недоступно для редактирования. При этом данные, полученные по формуле, будут отображены в ячейке;

• Запретить выделение. При установке флажка ячейка станет невыделяемой при открытии формы в режиме просмотра. Контекстное меню для такой ячейки вызываться не будет. При попытке выделения запрещенной для выделения ячейки фокус остается на предыдущей выделенной ячейке до тех пор, пока не будет выделена другая ячейка, доступная для выделения. Перемещение в таблице с помощью клавиатуры осуществляется по разрешенным ячейкам. При выделении диапазона ячеек, в котором есть невыделяемые ячейки, все невыделяемые ячейки остаются невыделенными;

• Текст подсказки. Введите текст всплывающей подсказки для защищенной ячейки;

• для определения необходимости вывода содержимого ячейки на печать установите/снимите флажок «Выводить на печать». При снятии флага «Выводить на печать» содержимое ячейки на печать не выводится. При экспорте текст и гиперссылки, содержащиеся в такой ячейке, а также настройки ее фона экспортироваться не будут. По умолчанию этот флаг установлен для всех ячеек данных.

Для определения способа расположения значения внутри ячейки используйте группу настроек «Выравнивание». Значение может быть выровнено по горизонтали и по вертикали с учётом заданных отступов от границ ячейки и угла поворота. Для строковых значений дополнительно может быть задан способ переноса.

Задайте способы расположения значений внутри ячейки:

• Выравнивание. Задайте способ выравнивания значений:

• По горизонтали. Возможные варианты:

• По значению. Выравнивание зависит от содержимого ячейки (ячеек). Если ячейка содержит только цифры (включая разделители разрядов, знак отделения дробной части и знак процента), то выравнивание будет производиться по правому краю, в противном случае - по левому. Значение по умолчанию;

• По левому краю. Значение прижимается к левой границе ячейки;

• По центру. Значение размещается на равном расстоянии от левой и правой границ ячейки с учётом заданных отступов;

• По правому краю. Значение прижимается к правой границе ячейки;

• По ширине. Значение размещается по ширине ячейки;

• По вертикали. Возможные варианты:

• По верхнему краю. Значение прижимается к верхней границе ячейки;

• По центру. Значение размещается на равном расстоянии от верхней и нижней границ ячейки с учётом заданных отступов;

• По нижнему краю. Значение прижимается к нижней границе ячейки. Значение по умолчанию.

• Отступы. Задайте отступы содержимого от границ ячейки: в каждом поле задайте размер отступа от соответствующей границы ячейки;

• Поворот текста. Задайте угол наклона текста в ячейке.

• Перенос. Задайте способ переноса текста в ячейке:

• Не переносить. Перенос производиться не будет. Весь текст располагается в одну строку;

• По словам. Текст ячейки будет переноситься по словам. Расположение переноса определяется шириной ячейки.

Текст и изображение, помещенные в ячейку, могут являться гиперссылкой. При щелчке по содержимому такой ячейки будет выполняться заданное действие.

Примечание. Гиперссылка настраивается для всей ячейки, т.е. отсутствует возможность отдельной настройки гиперссылки только для изображения в ячейке или части текста.

Для настройки гиперссылки задайте параметры:

• Рассматривать как ссылку. Установите флажок для преобразования текста ячейки в гиперссылку. По умолчанию флажок снят и текст в ячейке не является гиперссылкой;

Примечание. По умолчанию для всех гиперссылок используется подчёркнутый текст синего цвета.

• Отдельный текст. Переведите переключатель в активное состояние и введите отдельный текст для гиперссылки в соответствующем поле. В этом случае текст в ячейке будет перекрываться данным текстом. Если гиперссылка с отдельным текстом задается для ячейки с изображением, текст располагается поверх изображения. По умолчанию переключатель неактивен и текст гиперссылки совпадает с текстом в ячейке;

Примечание. Задание отдельного текста для гиперссылки доступно только при установленном флажке «Рассматривать как ссылку».

• Изображение. Переведите переключатель в активное состояние для добавления изображения в ячейку и настройки гиперссылки. По умолчанию переключатель неактивен и гиперссылка настраивается для текста ячейки.

Для добавления изображения нажмите кнопку  «Выберите файл». Откроется диалог выбора изображения. После выбора изображения название выбранного файла отобразится в соответствующем поле, в ячейке на листе отчёта появится выбранное изображение.

Для удаления изображения нажмите кнопку  «Удалить» рядом с названием изображения.

Для замены изображения повторно нажмите кнопку  «Выберите файл»;

• Требуемое действие. Выберите в раскрывающемся списке действие, которое будет происходить при нажатии на гиперссылку.

Примечание. Выбор действия для гиперссылки доступен только при установленном флажке «Рассматривать как ссылку».

В раскрывающемся списке параметра «Требуемое действие» доступны действия:

• Не определено. Гиперссылка не вызывает действие при срабатывании;

• Открыть ссылку. При выборе данного действия появляется поле для ввода ссылки, которая будет осуществлять переход на html-страницу в отдельной вкладке браузера;

• Открыть лист отчёта. При выборе данного действия появляется раскрывающийся список. Выберите в нём лист, на который будет осуществлен переход при нажатии на гиперссылку;

• Показать диапазон ячеек. При выборе данного действия появится поле для ввода диапазона. Для ввода диапазона, который будет выделяться при нажатии на ссылку:

• введите вручную;

• выделите на рабочей области диапазон ячеек;

• нажмите кнопку  «Выбрать данные». Будет открыт диалог «Выбрать данные»:

Введите вручную или выделите диапазон ячеек на рабочей области и нажмите кнопку «Применить».

Для изменения размеров диалога наведите курсор на правый нижний угол и потяните его, при этом курсор примет вид двунаправленной стрелки.

Доступные варианты ввода или выделения диапазона ячеек:

• позиционирование на одной ячейке. Введите адрес ячейки или выделите её на рабочей области. Например: «А2»;

• позиционирование на диапазоне ячеек. Введите через двоеточие сначала адрес верхней левой ячейки, с которой начинается диапазон, а затем адрес нижней правой ячейки, на которой заканчивается диапазон, или выделите диапазон ячеек на рабочей области. Например: «A2:B5»;

• позиционирование на одной строке. Введите через двоеточие номер строки или щёлкните по ней на рабочей области. Например: «5:5»;

• позиционирование на нескольких строках. Введите через двоеточие сначала номер первой строки, а затем номер второй строки, или выделите строки на рабочей области. Например: «1:5»;

• позиционирование на одном столбце. Введите через двоеточие название столбца или щёлкните по нему на рабочей области. Например: «Е:Е»;

• позиционирование на нескольких столбцах. Введите через двоеточие сначала название первого столбца, а затем название второго столбца, или выделите столбцы на рабочей области. Например: «А:Е»;

• позиционирование на комбинированной области. Введите через точку с запятой адреса диапазонов ячеек и отдельных ячеек, из которых состоит данная область, или выделите разные диапазоны ячеек и отдельные ячейки на рабочей области с зажатой клавишей CTRL. Например: «I8:J13;L13:N17;Q12»;

• позиционирование на всей таблице. Введите значение «TABLE» или щёлкните на уголок таблицы.

Для ввода диапазона ячеек на другом листе:

• откройте диалог «Выбрать данные», перейдите на требуемый лист и используйте вышеперечисленные варианты ввода диапазона ячеек;

• добавьте наименование листа в формате «<наименование листа>!» перед вышеперечисленными вариантами ввода диапазона ячеек.

 Например: «Лист3!A2:C322», «Лист2!А:Е»;

• Показать объект в центре экрана. При выборе данного действия появляются раскрывающиеся списки для выбора листа отчёта и объекта на листе отчёта соответственно.

В первом раскрывающемся списке выберите лист отчёта, на котором находится необходимый объект.

Во втором раскрывающемся списке выберите объект среди доступных на выбранном листе отчёта. На этот объект будет осуществлен переход при нажатии на ссылку. Объектами являются диаграммы, карты, рисунки и т.д.;

Примечание. Раскрывающийся список выбора объекта активируется только после выбора листа отчёта.

• Открыть объект репозитория. При выборе данного действия появляется раскрывающийся список. Выберите в нём объект репозитория, который будет открываться при нажатии на гиперссылку;

Примечание. Для открытия объекта из другого репозитория используйте действие «Открыть ссылку».

• Выполнить процедуру/функцию. При выборе данного действия появляются дополнительные поля:

• Модуль. Выберите модуль среды разработки, подключенный к регламентному отчету;

• Процедура/функция. Укажите имя процедуры/функции, которую необходимо запустить при нажатии на гиперссылку;

• JS-функция. Укажите имя js-функции, которую необходимо запустить в веб-приложении при нажатии на гиперссылку. Это может быть как системная, так и пользовательская js-функция. Наименование функции:

javascript:<Наименование функции (пользовательские параметры, callback, args)>

Параметры:

Пользовательские параметры. Требуемые пользовательские параметры;

Callback. Обязательный параметр. Функция обратного вызова;

Args. Аргументы функции.

Наличие угловых скобок при указании наименования функции с параметрами обязательно.

Пример наименования функции:

javascript:<AfterOperTest(callback)>

Функция должна иметь требуемую сигнатуру:

function <Наименование функции>(пользовательские параметры, callback, args)

{

…callback();

}

В качестве аргументов могут приходить параметры:

Report. Параметр для управления отчётом;

DataEntryForm. Параметр для управления формой ввода;

DataArea. Параметр для управления табличной областью.

Пример функции:

function addAttachments(callback, args)

{

                var rep = args.Report;

                var da = args.DataArea

                var grid = da.getGridView();

                var tabSheet = grid.getTabSheet();

                var tableSource = grid.getTableSource();

                var onMeasuresLoaded = (function(){

                               var tabSheetRange = tabSheet.getSelection().getRange();

                               attachFile(da, tabSheetRange);

                               tableSource.MeasuresLoaded.remove(onMeasuresLoaded, this, );

                });

                tableSource.MeasuresLoaded.addOne(onMeasuresLoaded, this, args);

                callback();

}

function attachFile(da, tabSheetRange) {

                var rep = da.getSource();

                var grid = da.getGridView();

                var tabSheet = grid.getTabSheet();

                if (tabSheetRange && tabSheetRange.isValid()) {

                               var cells = tabSheetRange.getCells();

                               if (cells.length == 1) {

                                               var cell = cells[0];

                                               var coord = cell.getCoord();

                                               var range = { top: coord.rowIndex, left: coord.colIndex, width: 1, height: 1 };

                                               var views = rep.getGridViews(range);

                                               var gridKey = views.length ? views[0].key : undefined;

                                               var attachDlg = da.getGridView().showAttachmentDialog(gridKey, coord.rowIndex, coord.colIndex);

                               }

                }

}}

Примечание. Допускается указывать только имя процедуры/функции или только имя js-функции.

Подключенный модуль позволяет:

• обрабатывать ввод данных «на лету»;

• выводить диалог подтверждения выполняемого действия;

• выполнять дополнительные действия перед и/или после возникновения какого-либо события;

• выводить информационные сообщения, содержащие определенную информацию (например, идентификатор измененного элемента управления) и др.

Для сброса заданных настроек гиперссылки нажмите кнопку  «Удалить» рядом с названием вкладки «Гиперссылка».
