Для открытия
группы параметров «Перекрытия и зазоры»Настройка перекрытия и зазоров помогает отрегулировать расстояние между рядами и их положение относительно друг друга на диаграмме.

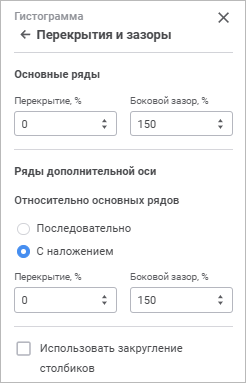

Для настройки перекрытия и зазоров используйте группу параметров «Перекрытия и зазоры» панели параметров.
Для открытия
группы параметров «Перекрытия и зазоры»
Примечание. Отображаемые параметры зависят от типа диаграммы.
Задайте параметры:
Доступно для гистограммы абсолютные значения, гистограммы накопительной с группами, смешанной абсолютные значения, если есть ряды типа «Столбик».
Параметр определяет положение рядов относительно друг друга. Задайте значение перекрытия в процентах. Если значение положительное, то ряды накладываются друг на друга, если отрицательное - между рядами будет зазор. По умолчанию значение 0. Диапазон допустимых значений: [-100; 100].
Доступно для всех типов гистограмм, всех типов смешанных диаграмм, если есть ряды типа «Столбик», каскадной, коробчатой, коробчатой с линейными рядами диаграмм.
Параметр определяет расстояние между рядами в соседних точках диаграммы. Задайте значение бокового зазора в процентах. По умолчанию значение 150%. Диапазон допустимых значений: [0, 500].
Доступно для всех типов гистограмм и всех типов смешанных диаграмм, если есть ряды типа «Столбик».
Для выбора варианта положения рядов дополнительной оси в группе «Относительно основных рядов» установите переключатель в положение:
Последовательно. Основные ряды и ряды дополнительно оси располагаются последовательно;
С наложением. Ряды дополнительной оси будут накладываться на основные ряды. Значение по умолчанию.
При выборе расположения дополнительных рядов «С наложением» для них станут доступны параметры «Перекрытие» и «Боковой зазор». Доступные параметры будут определяться наличием этих параметров для основных рядов.
Доступно для гистограмм в плоском виде, смешанных диаграмм в плоском виде, если есть ряды типа «Столбик», каскадной диаграммы.
Параметр определяет отображение рядов диаграммы в виде закругленных столбиков. Установите флажок «Использовать закругление столбиков» для закругления.
Доступно для круговой, круговой трехмерной и кольцевой диаграмм.
Параметр определяет расстояние между рядами диаграммы. Задайте значение зазора в миллиметрах. По умолчанию значение 0. Диапазон допустимых значений: [0, 100].
Доступно для кольцевой диаграммы.
Параметр определяет размер диаметра отверстия относительно диаметра диаграммы. Задайте значение в процентах. По умолчанию значение 50%. Диапазон допустимых значений: [10%, 90%].
Доступно для круговой, круговой трехмерной и кольцевой диаграмм.
Параметр определяет угол поворота центральной оси в градусах. Поворот осуществляется по часовой стрелке. Задайте значение в градусах. По умолчанию значение 0. Диапазон допустимых значений: [0, 360].
