Подписи данных: Регламентный отчёт

Подписи данных содержат сведения о рядах или отдельных точках данных и упрощают понимание диаграммы. Подписи добавляются ко всем рядам диаграммы. В зависимости от того, что нужно выделить в диаграмме, подписи можно добавлять:

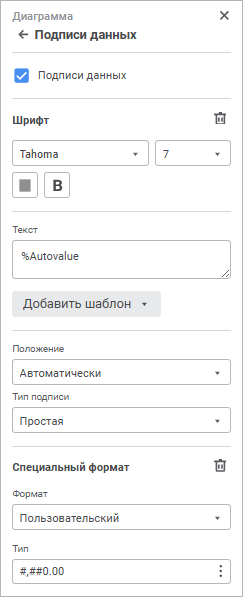

Для настройки подписей данных используйте группу параметров «Подписи данных» боковой панели.

Для открытия группы параметров «Подписи данных» выделите диаграмму и нажмите кнопку «Параметры» панели инструментов, затем выберите требуемую группу.

Для отображения подписей данных установите флажок «Подписи данных» и задайте настройки:

Задайте настройки шрифта:

Шрифт. Выберите один из доступных шрифтов в раскрывающемся списке. При необходимости можно загрузить пользовательские шрифты;
Размер шрифта. Установите требуемый размер шрифта. Размер задаётся в пунктах, его можно выбрать из раскрывающегося списка или ввести с помощью клавиатуры. Диапазон допустимых значений: [8; 36];
Цвет. Выберите цвет шрифта в раскрывающейся палитре. Для выбора доступны стандартные и пользовательские цвета. По умолчанию палитра содержит только стандартные цвета.

Для создания пользовательского цвета:

Нажмите кнопку «Добавить цвет». Откроется расширенная палитра цветов.

Выберите цвет в расширенной палитре цветов, на странице браузера с помощью пипетки или задайте код цвета в формате RGB/HEX.

После выполнения действий пользовательский цвет будет создан и добавлен в палитру.

Примечание. Максимально возможное количество пользовательских цветов в палитре равно 23.

Для удаления пользовательского цвета из палитры выполните команду «Удалить» контекстного меню выбранного цвета.

Начертание. Выберите начертание шрифта:

B. Полужирное начертание;
I. Курсивное начертание;
U. Подчеркивание текста.

При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «B» и «I» даёт полужирное курсивное начертание.

Для сброса настроек шрифта нажмите кнопку «Удалить».

Для подписи может быть задан произвольный текст, шаблон или использовано сочетание текста с шаблонами. Для ввода текста и шаблонов используйте поле «Текст».

Для добавления шаблона в текст подписи:

Нажмите кнопку «Добавить шаблон».
В раскрывающемся списке выберите один из доступных шаблонов текста.

После выполнения действий выбранный шаблон будет добавлен в текст подписи после позиции курсора.

Доступные шаблоны:

%PointNo. Номер точки;
%PointName. Имя точки;
%SerieNo. Номер ряда;
%SerieName. Имя ряда;
%Data. Пользовательский формат данных. Настройка формата возможна только с помощью языка Fore;
%PercentPartHundredth. Доли с накоплением;
%PercentPart. Доли в процентах с накоплением;
%PercentHundredth. Доли - отношение значения точки ряда к сумме значений этой же точки всех рядов;
%Percent. Доли в процентах - отношение значения точки ряда к сумме значений этой же точки всех рядов, представленное в процентах;
%Part. Значение с накоплением;
%YValue. Значение точки по оси Y;
%XValue. Значение точки по оси X;
%Value. Значение точки;
%Autovalue. По умолчанию. Автоматический формат значения. Для всех диаграмм, кроме круговой, будет использовано значение точки ряда данных. Для круговой диаграммы, вторичной круговой диаграммы и вторичной гистограммы используется отношение значения точки ряда к сумме значений этой же точки всех рядов.

Для диаграмм доступны варианты расположения подписей данных:

Автоматически;
В центре;
У вершины внутри;
У вершины снаружи;
У основания внутри;
Пользовательское.

Примечание. Для линейных, точечных, пузырьковых, ступенчатых, лепестковых диаграмм, а также диаграмм с областями доступны варианты «Слева», «Сверху», «Справа», «Снизу». Варианты «У вершины внутри», «У вершины снаружи» и «У основания внутри» недоступны.

При выборе пользовательского расположения подписей становится доступным определение:

расположения подписей по горизонтали. Выберите из раскрывающегося списка расположение подписей по горизонтали:

справа;
по центру;
слева.

По умолчанию выбрано расположение по центру;

расположения подписей по вертикали. Выберите из раскрывающегося списка расположение подписей по вертикали:

снизу;
по центру;
сверху.

По умолчанию выбрано расположение по центру.

смещения подписи. Задайте длину смещения подписи относительно ряда по горизонтали, по вертикали и процент смещения подписи относительно длины столбика.

Настройка доступна для всех типов диаграмм, кроме пузырьковых.

Для диаграмм доступны следующие варианты размещения подписей данных:

Простая. Подпись отображается в виде метки, не соединенной линией с рядом (установлен по умолчанию);
Выноска. Подпись отображается в виде выноски, соединенной линией с рядом;
Указатель. Подпись отображается в виде указателя, соединенного линией с рядом.

Для круговых и кольцевых диаграмм для варианта расположения подписи данных «У вершины снаружи» для типов подписей «Выноска» и «Указатель» доступен флажок «Скрыть подписи при пересечнии».

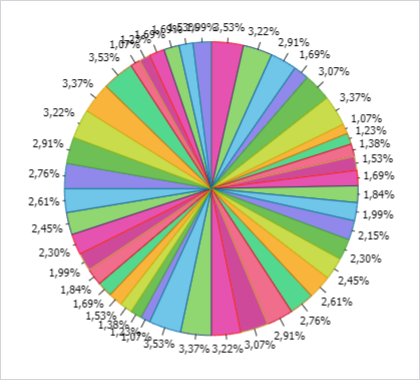

Отображение круговой диаграммы, если флажок «Скрыть подписи при пересечнии» снят:

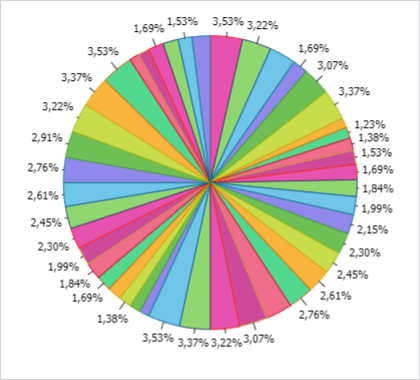

Отображение круговой диаграммы, если флажок «Скрыть подписи при пересечнии» установлен:

В результате будет использоваться новый механизм размещения подписей данных, который позволяет предотвратить их пересечение.

Для изменения настроек формата данных, в раскрывающемся списке выберите один из поддерживаемых форматов данных. В зависимости от выбранного формата будут доступны различные настройки:

Общий. Равносильно отмене форматирования;

Числовой. При выборе числового формата доступны настройки:

Десятичных знаков. Выберите число отображаемых знаков после запятой;
Отрицательные числа. Выберите вид отображения отрицательных чисел;
Разделитель групп разрядов. Установите флажок для применения настройки разделителя группы разрядов. По умолчанию снят;

Процентный. При выборе процентного формата доступна настройка «Десятичных знаков». Выберите число отображаемых знаков после запятой.

При использовании процентного формата значение чисел умножается на 100 и добавляется знак «%». Ввод чисел в ячейку при данном формате будет по-разному обрабатываться в зависимости от использования знака «%». Например, при вводе «40%» в ячейке будет отражено «40%», при этом значение в ячейке 0,4. Если вводится «40», то в ячейке отображается «4000%», при этом значение в ячейке будет 40;

Денежный. При выборе денежного формата доступны настройки:

Десятичных знаков. Задаёт число отображаемых знаков после запятой;
Обозначение. Задаёт обозначение валюты;
Отрицательные числа. Выберите вид отображения отрицательных чисел;

Дата. При выборе формата «Дата» доступна настройка «Тип». Выберите формат отображения даты в раскрывающемся списке;

Время. При выборе формата «Время» доступна настройка «Тип». Выберите формат отображения времени в раскрывающемся списке;

Экспоненциальный. Данный формат используется для представления числа в экспоненциальном виде. При выборе экспоненциального формата доступна настройка «Десятичных знаков». Выберите число отображаемых знаков после запятой;

Текстовый. Равносильно отмене форматирования;

Дополнительный. При выборе дополнительного формата доступна настройка «Тип». Для автоматического преобразования значения выберите предустановленный вариант:

Почтовый индекс;
Номер телефона;
Табельный номер;

Пользовательский. Содержит кодовые представления всех доступных форматов данных. При выборе пользовательского формата доступна настройка «Тип». Для автоматического преобразования значения выберите предустановленный шаблон.

Примеры использования шаблонов числа:

Формат	Исходное значение	Отображаемое значение
#	5	5
00	5	05
#,#	10 1000	10 1 000
#.0#	12 12,557	12,0 12,56
#,#.000	150	150,000
#,	10000	10
#,.00	100	0,10
#.0E+00	1000	1,0E+003

Для сброса настроек специального формата нажмите кнопку «Удалить».
