В этой статье:
Настройка оформления рабочей области
Добавление объектов оформления задачи ETL
Настройка оформления задачи ETL
При настройке оформления задачи ETL:
Настройка оформления рабочей области
Для настройки оформления рабочей области:
Выполните команду «Параметры рабочей области» контекстного меню рабочей области. Откроется панель «Настройки рабочей области»:
Задайте параметры:
Отображать сетку. Снимите флажок для скрытия сетки на рабочей области. По умолчанию флажок установлен, сетка отображается;
Отображать пересечения. Установите флажок для отображения перегиба линий при пересечении прямых/угловых линий и стрелок на рабочей области:
По умолчанию флажок снят, пересечения прямых/угловых линий и стрелок отображаются без перегиба линий. Состояние флажка не сохраняется, при открытии задачи ETL флажок всегда будет снят;
Цвет фона/Цвет сетки. Выберите цвет фона/сетки в раскрывающейся палитре цветов.
Для выбора доступны стандартные и пользовательские цвета. По умолчанию палитра содержит только стандартные цвета.
Для создания пользовательского цвета:
Нажмите кнопку
«Добавить
цвет». Откроется расширенная палитра цветов.
Выберите цвет в расширенной палитре цветов, на странице браузера с помощью пипетки или задайте код цвета в формате RGB/HEX.
После выполнения действий пользовательский цвет будет создан и добавлен в палитру.
Примечание. Максимально возможное количество пользовательских цветов в палитре равно 23.
Для удаления пользовательского цвета из палитры выполните команду «Удалить» контекстного меню выбранного цвета.
Для изменения непрозрачности цвета используйте бегунок или введите значение в процентах при необходимости.
Для сброса настроек цвета нажмите кнопку
«Цвет
по умолчанию».
Для скрытия/отображения сетки на рабочей области используйте клавишу G.
Добавление объектов оформления задачи ETL
Для оформления задачи ETL используйте дополнительные объекты: линии, фигуры, изображения.
Добавление
линии
«Настройка объектов оформления задачи ETL
По умолчанию все дополнительные объекты рабочей области имеют одинаковое оформление. Для настройки оформления объектов задайте их параметры оформления. Для этого используйте всплывающую панель с настройками оформления выделенного объекта:
для линии:
для фигуры:
Задайте:
«
«
«
«
«
. Сплошная линия;
. Квадратные точки;
. Штрих;
. Штрих-точка-точка-штрих;
. Штрих-точка-штрих.
«Для объекта «Изображение» доступна только настройка прозрачности. Для этого:
Выполните команду «Настроить изображение» контекстного меню изображения. Откроется панель «Настройки изображения».
Задайте степень прозрачности изображения. Допустимые значения находятся в диапазоне [0, 80].
Ввод и редактирование текста
Для ввода и редактирования текста линии/фигуры:
дважды щёлкните по выбранному объекту;
выполните для него команду контекстного меню «Переименовать»;
нажмите кнопку
«Добавить/Редактировать
текст» на всплывающей панели выделенного объекта.
Будет активирован редактор текста. Для завершения редактирования текста щёлкните за пределами редактора.

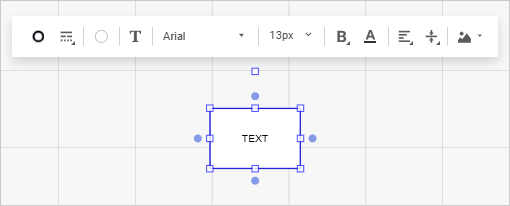

Для настройки оформления текста выделенного объекта используйте всплывающую панель:
Задайте параметры текста:
«
. Курсивное начертание;
. Подчёркивание текста;
. Зачёркивание текста линией;
«
«
. По центру. Используется по
умолчанию;
. По правому краю;
«
. По верхнему краю;
. По нижнему
краю.Для задания смешанного форматирования текста измените параметры шрифта выделенной части текста.
Добавление и настройка изображения
Для добавления изображения в фигуру:
Выделите фигуру.
Выполните команду «Выбрать изображение» в раскрывающемся меню кнопки
«Изображение
в фигуре» на всплывающей панели.
После выбора файла изображение будет добавлено в фигуру с ограничением границ объекта.
Для настройки изображения, расположенного на рабочей области, выполните
команду «Настроить изображение»
в раскрывающемся меню кнопки
«Изображение в фигуре» на

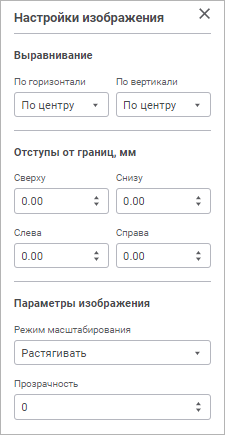

всплывающей панели. После чего будет открыта панель «Настройки
изображения»:
Задайте параметры:
Выравнивание. Задайте в группе ориентацию изображения внутри фигуры. По умолчанию изображение располагается по центру относительно вертикальных и горизонтальных границ фигуры;
Отступы от границ, мм. Задайте в группе дополнительные отступы для изображения внутри фигуры;
Параметры изображения. Задайте в группе настройки:
Режим масштабирования. Выберите режим изменения размеров изображения относительно размеров фигуры:
Не изменять размер. Изображение будет отображаться с теми размерами, которое оно имеет. Если изображение больше фигуры, то оно выйдет за его границы;
Сохранять пропорции. Размер изображения подгоняется пропорционально соотношению ширины и высоты фигуры;
Растягивать. Изображение растягивается таким образом, чтобы заполнить пространство фигуры с учётом установленных отступов;
Прозрачность. Задайте степень прозрачности изображения. Допустимые значения находятся в диапазоне [0, 80].
Для удаления изображения:
Выделите фигуру, содержащую изображение.
Выполните команду «Удалить изображение» в раскрывающемся меню кнопки
«Изображение
в фигуре» на всплывающей панели.
