Настройка точки ряда данных

Точка ряда данных - отдельное значение ряда данных, отображающее значение из массива данных, на основе которого построен ряд данных.

Для настройки параметров оформления точки ряда данных используйте:

окно «Формат точки ряда данных» для всех типов диаграмм, кроме каскадной;

вкладку «Точки» на боковой панели для каскадных диаграмм.

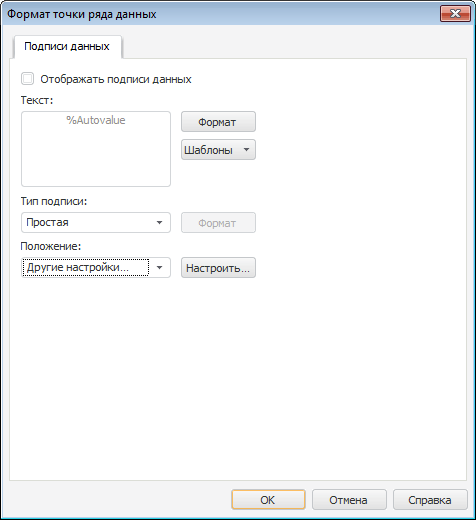

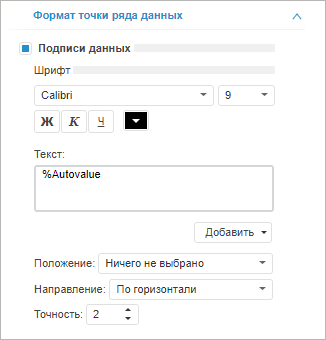

Для вызова окна «Формат точки ряда данных»

Веб-приложение Настольное приложение

В зависимости от типа диаграммы из окна «Формат точки ряда данных» доступны следующие настройки точки ряда данных:

Убедитесь, что боковая панель отображается.
В рабочей области выделите диаграмму.
Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Точки».

Для быстрого перехода на вкладку «Точки» дважды щёлкните по активной точке, для которой требуется задать настройки, и выполните команду «Формат точки ряда данных» в контекстном меню.

Веб-приложение Настольное приложение

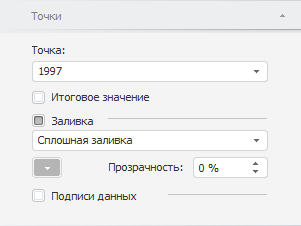

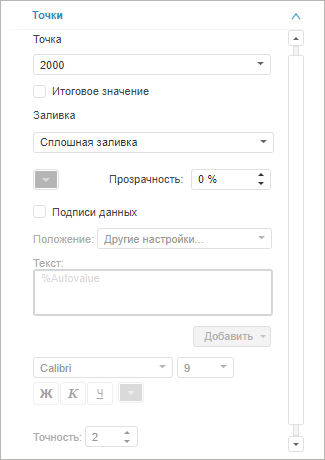

На вкладке доступны следующие настройки точки:

Настройка точки. Для настройки определённой точки выберите её в раскрывающемся списке «Точка» в начале вкладки. Установите флажок «Итоговое значение» для назначения точки итогом. Итогом может быть назначена одна или несколько точек;

Примечание. Также флажок «Итоговое значение» доступен через контекстное меню активной точки.

Настройка заливки. Для отображения заливки для определённой точки установите флажок «Заливка», из раскрывающегося списка выберите тип заливки:

Сплошная заливка. Однотонная заливка. Тип установлен по умолчанию. Цвет соответствует «Цветовой схеме». При необходимости задайте процент прозрачности заливки в поле «Прозрачность»;
Градиентная заливка. Заливка двухцветным градиентом. Для выбора начального цвета градиента используйте раскрывающуюся палитру. При необходимости укажите угол наклона и процент прозрачности градиента в полях «Угол» и «Прозрачность». Для установки конечного цвета сначала на вкладке «Ряд данных» выберите тип заливки «Градиентная», затем укажите нужный цвет из раскрывающейся палитры;

Примечание. Сначала нужно указать конечный цвет.

Неоднородная заливка. Заливка линейным градиентом. При необходимости задайте процент прозрачности заливки в поле «Прозрачность». Базовый цвет градиента соответствует цвету ряда в «Цветовой схеме»;

Примечание. При изменении «Цветовой схемы» заливка точки меняется на сплошную. При изменении типа заливки ряда данных заливка для точки заменяется на идентичную.
