Для отображения диаграммы в объёмном виде установите флажок «Объёмный вид» на вкладке «Диаграмма» боковой панели.
Примечание. Настройка объёмного вида доступна только для гистограммы, объёмной гистограммы с группами, линейной диаграммы, диаграммы с областями, смешанной диаграммы и круговой диаграммы.

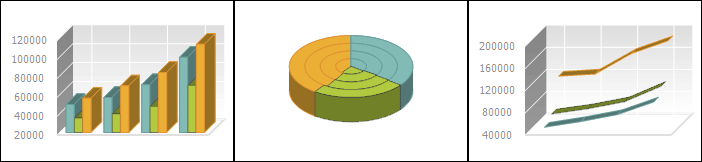

Пример отображения объёмных диаграмм:
Для настройки объёмного вида предусмотрены следующие подходы:
Быстрая настройка. Используйте вкладку «Объёмный вид и зазоры» на боковой панели;
Расширенная настройка. Используйте вкладку «Объёмный вид» в диалоге «Параметры диаграммы».
Внешний вид диаграмм с различными настройками объёма приведен в разделе «Примеры различных настроек объёмного вида диаграммы».

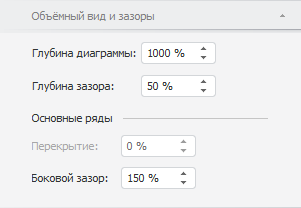

Для настройки объёмного вида диаграммы используйте вкладку «Объёмный вид и зазоры» на боковой панели.
Примечание. Вкладка «Объёмный вид и зазоры» доступна только для объёмных гистограмм, объёмных гистограмм с группами, объёмных линейных и смешанных диаграмм.
Задайте следующие параметры:
Глубина диаграммы. Определяет размер диаграммы в глубину. Диапазон допустимых значений: [20; 2000];
Глубина зазора. Определяет расстояние от переднего и заднего краёв диаграммы до рядов. Диапазон допустимых значений: [0; 500].
Расширенная настройка позволяет задать параметры объёмного вида для большего числа типов диаграмм.

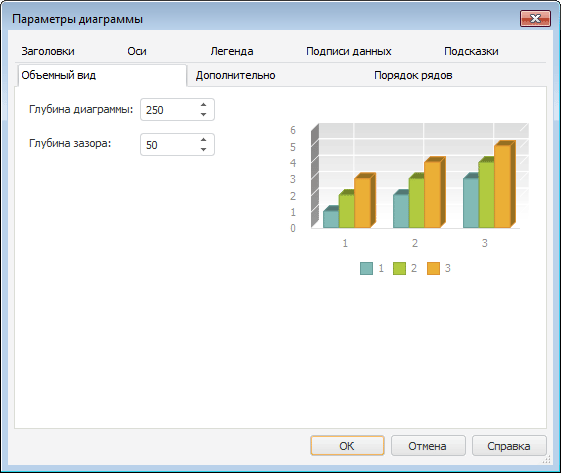

Для расширенной настройки параметров объёмного вида диаграммы перейдите на вкладку «Объёмный вид» в диалоге «Параметры диаграммы». Вкладка отображается, если включено отображение диаграммы в объёмном виде.
Примечание. Настройка объёмного вида диаграммы с помощью окна «Параметры диаграммы» доступна только в настольном приложении для гистограммы, объёмной гистограммы с группами, линейной диаграммы, диаграммы с областями, смешанной диаграммы и круговой диаграммы.
Задайте следующие параметры:
Глубина диаграммы. Определяет размер диаграммы в глубину. Диапазон допустимых значений: [20; 2000];
Глубина зазора. Определяет расстояние от переднего и заднего краёв диаграммы до рядов. Диапазон допустимых значений: [0; 500].

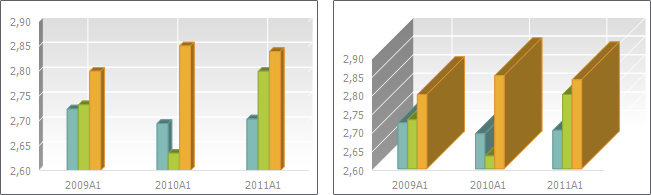

Пример гистограммы с глубиной диаграммы 100 (слева) и 1000 (справа):

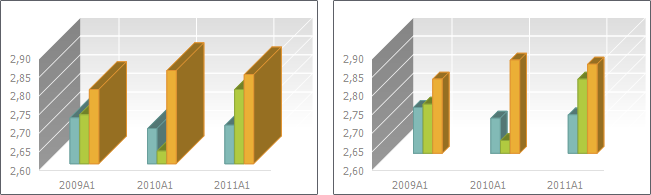

Пример гистограммы с глубиной зазора 10 (слева) и 500 (справа):
См. также:
Настройка объёмного вида и зазоров | Типы диаграмм | Настройка общих параметров диаграммы
