Диаграмма «Воронка продаж»

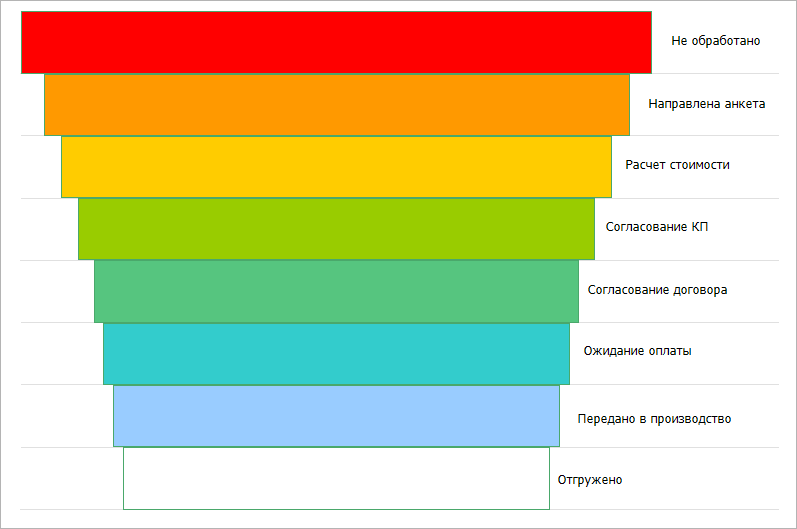

Пример диаграммы, отображающей воронку продаж:

Подготовка источников данных

В качестве источника данных для построения диаграммы потребуется стандартный куб, содержащий:

• справочник НСИ с перечнем этапов воронки продаж;

• справочник НСИ с данными об инвестициях;

• вспомогательный справочник НСИ для создания конверсии.

Срез данных куба «Воронка продаж» в виде таблицы имеет вид:

Построение диаграммы

После добавления источника данных создайте накопительную гистограмму и задайте настройки на панели параметров:

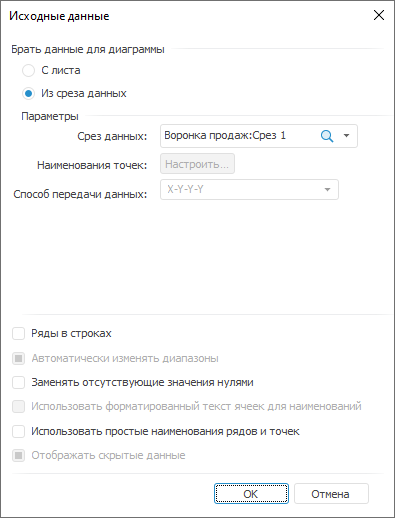

1. В окне «Исходные данные» задайте настройки:

1. Установите переключатель «Из среза данных».

2. Выберите срез «Скорость ветра: Срез 1» в раскрывающемся списке «Срез данных».

3. Снимите флажок «Ряды в строках».

4. Нажмите кнопку «ОК»:

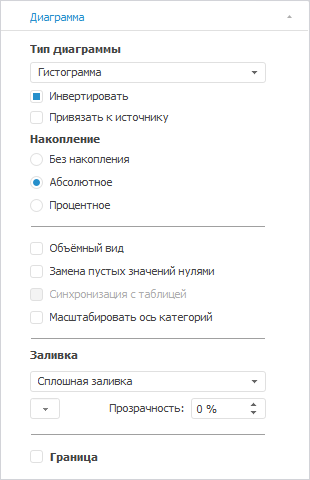

2. На вкладке «Диаграмма» в разделе «Формат» на боковой панели установите флажок «Инвертировать»:

3. На вкладке «Ряды данных» в разделе «Формат» на боковой панели:

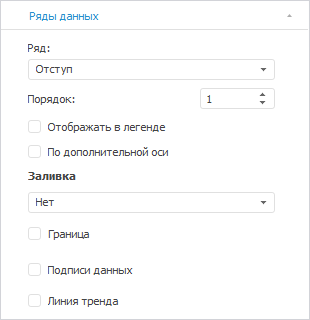

1. Выберите ряд «Отступ» в раскрывающемся списке «Ряд» и задайте настройки:

• снимите флажок «Не отображать в легенде»;

• задайте заливку ряда: тип - нет;

• снимите флажок «Граница»:

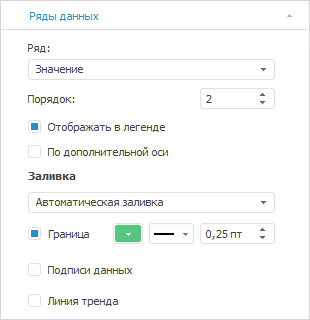

2. Выберите ряд «Значение» в раскрывающемся списке «Ряд» и настройте границу ряда: тип - сплошная линия, цвет - 74 168 107 в формате RGB, толщина - 0.25 пт;

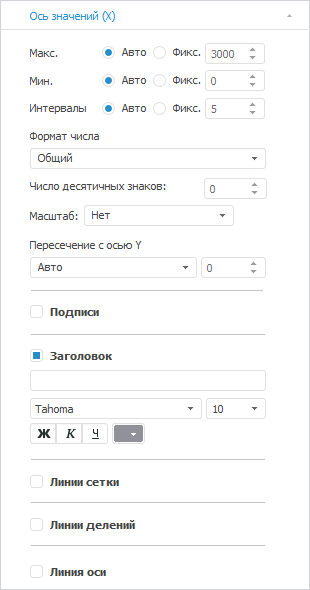

4. На вкладке «Ось категорий (Х)» в разделе «Формат» на боковой панели снимите флажки «Подписи» и «Линии сетки»:

5. Расположите значения оси Y в обратном порядке, установив флажок «Обратный порядок значений».

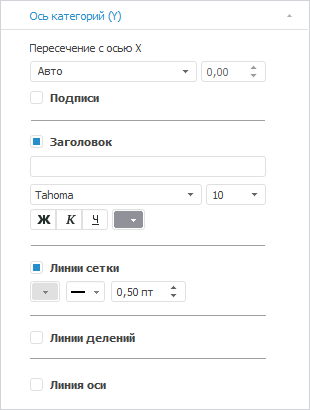

6. На вкладке «Ось категорий (Y)» в разделе «Формат» на боковой панели:

• снимите флажок «Подписи»;

• настройте линии сетки: цвет - 224 224 224 в формате RGB:

7. При необходимости настройте всплывающие подсказки на вкладке «Подсказки» в разделе «Формат» на боковой панели.

8. Выполните настройки по оформлению диаграммы.

Оформление диаграммы

После построения диаграммы выполните настройки по оформлению этапов:

Примечание. При настройке оформления диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

1. Настройте зазоры между рядами на вкладке «Дополнительно» окна «Параметры диаграммы»: Основные ряды: перекрытие - 0%, боковой зазор - 0%;

2. Настройте горизонтальные линии сетки диаграммы на вкладке «Шкала» окна «Формат оси»: положения делений - между категориями.

3. Настройте оформление этапов. Для этого задайте настройки в окне «Формат точки ряда данных»:

• для этапа «Отгружено»:

1. На вкладке «Граница и заливка» задайте заливку ряда: тип - сплошная заливка, цвет - 255 255 255 в формате RGB;

2. На вкладке «Подписи данных» установите флажок «Отображать подписи данных» на вкладке «Подписи данных» и задайте настройки:

• в поле «Текст» значение «Отгружено»;

• формат: размер шрифта - 10, цвет шрифта - 0 0 0 в формате RGB.

• для этапа «Передано в производство»:

1. На вкладке «Граница и заливка» задайте заливку ряда: тип - сплошная заливка, цвет - 153 204 255 в формате RGB;

2. На вкладке «Подписи данных» установите флажок «Отображать подписи данных» на вкладке «Подписи данных» и задайте настройки:

• в поле «Текст» значение «Передано в производство»;

• формат: размер шрифта - 10, цвет шрифта - 0 0 0 в формате RGB.

• для этапа «Ожидание оплаты»:

1. На вкладке «Граница и заливка» задайте заливку ряда: тип - сплошная заливка, цвет - 51 204 204 в формате RGB;

2. На вкладке «Подписи данных» установите флажок «Отображать подписи данных» на вкладке «Подписи данных» и задайте настройки:

• в поле «Текст» значение «Ожидание оплаты»;

• формат: размер шрифта - 10, цвет шрифта - 0 0 0 в формате RGB.

• для этапа «Согласование договора»:

1. На вкладке «Граница и заливка» задайте заливку ряда: тип - сплошная заливка, цвет - 86 197 127 в формате RGB;

2. На вкладке «Подписи данных» установите флажок «Отображать подписи данных» на вкладке «Подписи данных» и задайте настройки:

• в поле «Текст» значение «Согласование договора»;

• формат: размер шрифта - 10, цвет шрифта - 0 0 0 в формате RGB.

• для этапа «Согласованиек КП»:

1. На вкладке «Граница и заливка» задайте заливку ряда: тип - сплошная заливка, цвет - 153 204 0 в формате RGB;

2. На вкладке «Подписи данных» установите флажок «Отображать подписи данных» на вкладке «Подписи данных» и задайте настройки:

• в поле «Текст» значение «Согласованиек КП»;

• формат: размер шрифта - 10, цвет шрифта - 0 0 0 в формате RGB.

• для этапа «Расчёт стоимости»:

1. На вкладке «Граница и заливка» задайте заливку ряда: тип - сплошная заливка, цвет - 255 204 0 в формате RGB;

2. На вкладке «Подписи данных» установите флажок «Отображать подписи данных» на вкладке «Подписи данных» и задайте настройки:

• в поле «Текст» значение «Расчёт стоимости»;

• формат: размер шрифта - 10, цвет шрифта - 0 0 0 в формате RGB.

• для этапа «Направлена анкета»:

1. На вкладке «Граница и заливка» задайте заливку ряда: тип - сплошная заливка, цвет - 255 153 0 в формате RGB;

2. На вкладке «Подписи данных» установите флажок «Отображать подписи данных» на вкладке «Подписи данных» и задайте настройки:

• в поле «Текст» значение «Направлена анкета»;

• формат: размер шрифта - 10, цвет шрифта - 0 0 0 в формате RGB.

• для этапа «Не обработано»:

1. На вкладке «Граница и заливка» задайте заливку ряда: тип - сплошная заливка, цвет - 255 0 0 в формате RGB;

2. На вкладке «Подписи данных» установите флажок «Отображать подписи данных» на вкладке «Подписи данных» и задайте настройки:

• в поле «Текст» значение «Не обработано»;

• формат: размер шрифта - 10, цвет шрифта - 0 0 0 в формате RGB.

4. Переместите подписи данных с помощью мыши за пределы этапов.

В результате выполнения действий будет построена представленная диаграмма.
