DataGrid: Компонент

Компонент DataGrid предназначен для отображения каких-либо данных в виде таблицы.

Работа с компонентом

В таблице могут отображаться данные из какого-либо источника данных или временный набор пользовательских данных.

Для подключения источника данных необходимо определить свойство DataSource компонента. После этого в свойстве ColumnCount необходимо указать количество столбцов, в которых будут отображаться данные. Для каждого столбца в свойстве FieldName необходимо указать наименование поля источника данных, данные которого будут отображаться. Для работы со столбцом щелкните по его заголовку. При этом доступные свойства будут отображены в инспекторе объектов. При установленном источнике данных количество строк формируется автоматически и соответствует количеству доступных строк в источнике данных.

Примечание. Для ускорения работы при загрузке формы в компонент подгружаются только первые строки из источника данных. Количество подгружаемых строк рассчитывается таким образом, чтобы была занята вся доступная область компонента. Остальные строки будут подгружаться по мере прокрутки области строк в компоненте.

Если источник данных не подключен, то у разработчика есть возможность установить необходимое количество строк вручную, определив значение свойства AbsoluteRowCount.

Базовое свойство Color позволяет определить цвет области, не занятой ячейками.

В таблице предусмотрены сортировка и фильтрация данных, разделение на группы, подсчет итогов по столбцам и по группам и т.д.

Работа с группами

Таблица компонента DataGrid представляет собой коллекцию контейнеров, содержащих в себе коллекцию столбцов.

По умолчанию в таблице имеется три встроенных, невидимых контейнера. Располагаются они в левой, центральной и правой фиксированных областях.

Для изменения положения какого-либо контейнера (колонки) необходимо навести курсор мыши на заголовок нужного объекта, зажать кнопку мыши и перетащить объект в нужную позицию. Необходимым условием для изменения положения контейнера (колонки) является установка свойствам AllowPress и Moveable значения True. Для изменения положения контейнера (колонки) в языке Fore используется метод SetParentBand.

Подсчет итогов

Для контейнеров и столбцов таблицы реализован расчет итогов. Для отображения рассчитанных данных необходимо свойству ShowTotals установить значение True. Вид рассчитываемых итогов определяется в свойстве TotalStyle выбранного контейнера (столбца).

Автоматический расчет итогов осуществляется только по числовым данным. Для контейнеров (столбцов), содержащих нечисловые данные, расчет итогов можно организовать самостоятельно в пользовательском макросе. Для вывода собственных значений необходимо свойству TotalStyle установить значение DataGridTotalStyle.Value, итоговое (отображаемое в таблице) значение установить в свойстве TotalValue.

Сортировка данных

Для сортировки данных по какому-либо столбцу необходимо щелкнуть по заголовку данного столбца. При этом все данные будут отсортированы по возрастанию значений. Повторные щелчки будут вызывать смену направления сортировки.

Если свойству MultipleSort установлено значение True, то в таблице будет доступна сортировка по нескольким столбцам. Для мультисортировки необходимо зажать клавишу CTRL и щелкнуть по заголовкам необходимых столбцов. Порядок сортировки будет определяться следующим образом: столбец, по заголовку которого был осуществлен последний щелчок, будет отсортирован в последнюю очередь.

Также осуществить настройку сортировки можно в специализированном окне «Сортировка»:

Данное окно появляется при выборе соответствующего пункта контекстного меню, вызываемого в области заголовков колонок. Колонки, по которым будет осуществляться сортировка, необходимо переместить в список выбранных. Кнопки

используются для изменения направления сортировки по выбранному столбцу. Кнопки

используются для изменения порядка сортировки. Колонки, расположенные вверху списка, будут сортироваться в первую очередь.

В языке Fore для установки сортировки надо изменить значение свойства SortIndex у необходимой колонки. Направление сортировки определяется в свойстве SortAscending. Для установки мультисортировки нужно изменить значение свойства SortIndex у необходимых столбцов. Необходимым условием для возможности изменения сортировки является установка свойству EnableSort значения True.

Выбор столбцов

Настройка отображения столбцов производится с помощью контекстного меню, вызываемого для заголовка таблицы.

Контекстное меню содержит список всех столбцов компонента. Для включения/отключения отображения столбца следует установить /снять флажок напротив него.

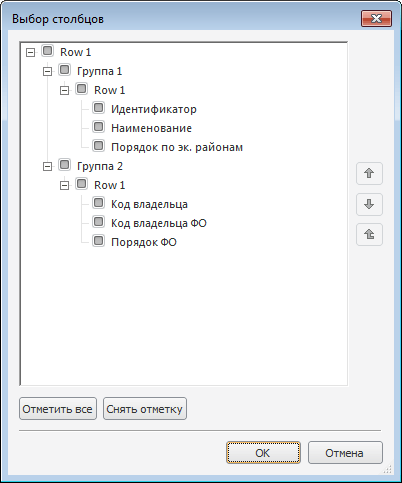

При выборе пункта «Выбрать столбцы» будет открыт диалог:

Для включения/отключения столбца следует установить/снять флажок напротив него. Для отметки/снятия всех установленных флажков следует использовать кнопку «Отметить все»/«Снять отметку». Для задания порядка столбцов в таблице следует использовать кнопки, расположенные в окне справа: вверх, вниз, на уровень вверх.

Автофильтр

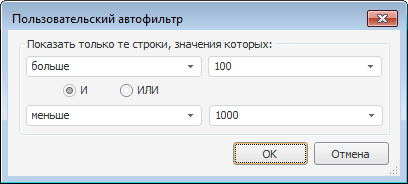

Для облегчения поиска необходимых данных в таблице доступна настройка различных условий автофильтра. Для настройки автофильтра используется кнопка

, отображаемая в заголовке колонки таблицы. При нажатии на которую будет выведен список, сформированный из элементов данного столбца и зарезервированных пунктов:

После установки параметров в выбранном столбце будет отображаться заданное количество элементов списка (количество задается явно либо в процентах от количества элементов).

Примечание. Если в списке содержится более 1000 записей, в меню с командами управления автофильтром будут отображаться только первые 1000 значений и предупреждающее сообщение «Показаны первые 1000 элементов».

После выбора и настройки какого-либо условия фильтрации кнопка автофильтра будет подсвечена синим цветом. Необходимым условием для возможности установки автофильтра в колонках является установка свойству AutoFilter значения AutoFilterType.Inplace.

Если свойству AutoFilter установлено значение AutoFilterType.None, то кнопка для настройки автофильтра отображаться не будет, но будет возможность настроить фильтрацию с использованием языка Fore. Для установки автофильтра используется свойство TableFilter.

Настройка оформления

Оформление можно настроить как у компонента в целом, так и по отдельным столбцам и строкам. Настройка оформления компонента осуществляется за счет свойств, доступных в интерфейсе IDataGrid.

Для настройки оформления столбцов и строк используются стили. Коллекция стилей доступна в свойстве Styles. По умолчанию в коллекции создан один стиль, используемый для оформления всех столбцов и строк. После создания и настройки требуемых стилей индексы стилей необходимо указать в свойствах IDataGridColumn.StyleIndex - для оформления столбцов, либо IDataGridRow.StyleIndex - для оформления строк. Во время выполнения формы можно динамически изменять стиль оформления строк, используя события OnGetRowStyle и OnGetSelectedRowStyle. Стиль задается в свойстве StyleIndex аргумента этих событий. Если для компонента свойству CustomCellStyle установлено значение True, то также будут генерироваться события OnGetCellStyle и OnGetSelectedCellStyle. В данных событиях можно определить стиль оформления отдельных ячеек таблицы. Для изменения стиля также используется свойство StyleIndex аргумента событий.

Сохранение параметров

Настройки столбцов можно сохранять и загружать когда это необходимо. Для этого предназначены методы SaveColumns и LoadColumns. Сохраняются следующие параметры столбцов: размеры, видимость, расположение столбцов.

Параметры автофильтров, которые могут быть установлены по столбцам, также можно сохранять и загружать, используя методы SaveAutoFilters и LoadAutoFilters. Для автофильтров сохраняются установленные условия, а также параметры сортировки, установленной по столбцам.

Контекстное меню в компоненте

Используя различные свойства, можно настроить вызов необходимых контекстных меню для различных элементов таблицы:

Пример

Свойства, унаследованные от IDataGrid

	Имя свойства	Краткое описание
	AbsoluteFocusedRow	Свойство AbsoluteFocusedRow определяет абсолютный индекс сфокусированной строки таблицы.
	AbsoluteRowCount	Свойство AbsoluteRowCount определяет абсолютное количество строк, присутствующих в таблице.
	AllowAppend	Свойство AllowAppend определяет возможность добавления записей.
	AllowDelete	Свойство AllowDelete определяет возможность удаления записей в таблице.
	AllowEdit	Свойство AllowEdit определяет возможность редактирования записей в таблице.
	AutoFilter	Свойство AutoFilter определяет признак использования автофильтра в столбцах.
	BandCount	Свойство BandCount определяет количество пользовательских контейнеров, присутствующих в таблице.
	Bands	Свойство Bands возвращает коллекцию контейнеров таблицы.
	BorderStyle	Свойство BorderStyle определяет стиль границы компонента.
	CellValue	Свойство CellValue определяет значение ячейки, координаты которой передаются в качестве входных параметров.
	ColumnCount	Свойство ColumnCount определяет количество столбцов компонента DataGrid.
	Columns	Свойство Соlumns возвращает коллекцию столбцов компонента DataGrid.
	CurrentColumn	Свойство CurentColumn определяет номер столбца, на котором установлен фокус.
	CustomCellStyle	Свойство CustomCellStyle определяет признак генерации событий для отрисовки отдельных ячеек.
	DataSource	Свойство DataSource указывает источник данных, с которым связан компонент.
	DrawFocus	Свойство DrawFocus определяет признак отображения рамки фокуса в ячейке таблицы.
	EnableSort	Свойство EnableSort определяет возможность сортировки данных щелчком мыши по заголовку столбца.
	FixedBorderColor	Свойство FixedBorderColor определяет цвет линий, разделяющих фиксированные области таблицы.
	FixedBorderWidth	Свойство FixedBorderWidth определяет толщину границы между фиксированными областями.
	FocusedColumn	Свойство FocusedColumn возвращает сфокусированный столбец таблицы.
	GridLinesColor	Свойство GridLinesColor определяет цвет вертикальных и горизонтальных линий сетки таблицы.
	HeaderHeight	Свойство HeaderHeight определяет высоту заголовков столбцов и контейнеров компонента.
	HeaderMenu	Свойство HeaderMenu определяет контекстное меню, вызываемое в области заголовков контейнеров/колонок компонента.
	HideSelection	Свойство HideSelection определяет видимость установленной отметки при потере фокуса компонентом.
	Images	Свойство Images определяет компонент, изображения которого будут использоваться в ячейках таблицы.
	MultipleSort	Свойство MultipleSort определяет возможность учитывать более одной колонки при сортировке.
	MultiSelect	Свойство MultiSelect определяет возможность множественной отметки строк компонента DataGrid.
	ReadOnly	Свойство ReadOnly определяет, будет ли пользователь иметь возможность изменять значение поля текущей записи.
	RootBands	Свойство RootBands возвращает коллекцию корневых контейнеров таблицы
	RowHeight	Свойство RowHeight определяет базовую высоту строк компонента.
	Rows	Свойство Rows возвращает коллекцию строк таблицы.
	RowSizing	Свойство RowSizing определяет возможность изменения высоты строк компонента с помощью мыши.
	RowSizingMode	Свойство RowSizingMode определяет, в каком режиме будет изменяться высота строк.
	Selection	Свойство Selection определяет отметку элементов в компоненте.
	ShowBands	Свойство ShowBands определяет признак отображения заголовков контейнеров.
	ShowFocusedCell	Свойство ShowFocusedCell определяет признак отображения сфокусированной ячейки.
	ShowHeaders	Свойство ShowHeaders определяет признак отображения заголовков контейнеров и столбцов таблицы.
	ShowHorizontalGridLines	Свойство ShowHorizontalGridLines определяет признак отображения горизонтальных линий сетки таблицы.
	ShowTotals	Свойство ShowTotals определяет признак отображения итоговых значений столбцов.
	ShowVerticalGridLines	Свойство ShowVerticalGridLines определяет признак отображения вертикальных линий сетки таблицы.
	SortType	Свойство SortType определяет тип сортировки для компонента.
	Styles	Свойство Styles определяет коллекцию стилей, используемых в компоненте DataGrid.
	TableFilter	Свойство TableFilter определяет настройки автофильтрации компонента DataGrid.
	TotalScope	Свойство TotalScope определяет, по каким данным будут считаться итоги.
	VisualFocusedRow	Свойство VisualFocusedRow определяет индекс видимой сфокусированной строки таблицы.
	VisualRowCount	Свойство VisualRowCount возвращает количество строк, фактически отображаемых в таблице.

Свойства, унаследованные от IControl

	Имя свойства	Краткое описание
	Align	Свойство Align определяет выравнивание компонента в рамках содержащего его родительского компонента.
	AllowDrag	Свойство AllowDrag определяет возможность взять у компонента перетаскиваемый объект.
	AllowDrop	Свойство AllowDrop определяет, будет ли возможность у компонента принять перетаскиваемый объект.
	Anchors	Свойство Anchors возвращает настройки, определяющие в процентном соотношении изменение размеров текущего компонента при изменении размеров родительского компонента.
	Brush	Свойство Brush определяет кисть, используемую для заливки области компонента.
	ClientHeight	Свойство ClientHeight определяет высоту клиентской области компонента.
	ClientWidth	Свойство ClientWidth определяет ширину клиентской области компонента.
	Color	Свойство Color определяет цвет фона компонента.
	Cursor	Свойство Cursor определяет вид курсора, отображаемого при наведении курсора мыши на компонент, во время выполнения формы.
	Enabled	Свойство Enabled определяет доступность компонента для пользователя.
	Focused	Свойство Focused возвращает True, если фокус установлен на данном компоненте.
	Font	Свойство Font определяет параметры шрифта, используемого при отображении текста в компоненте.
	Height	Свойство Height определяет высоту компонента в пикселях.
	HelpContext	Свойство HelpContext определяет уникальный индекс раздела контекстно-зависимой справки для данного компонента.
	Hint	Свойство Hint определяет текст подсказки, появляющийся при задержке указателя мыши над компонентом.
	HintTimeout	Свойство HintTimeout определяет время отображения всплывающей подсказки.
	Left	Свойство Left определяет координату левого края компонента в пикселях.
	Parent	Свойство Parent определяет родительский компонент.
	ParentColor	Свойство ParentColor определяет, будет ли для компонента заимствован цвет родительского компонента.
	ParentFont	Свойство ParentFont определяет, будет ли для компонента использоваться шрифт родительского компонента.
	ParentShowHint	Свойство ParentShowHint определяет условие отображения всплывающей подсказки.
	PopupMenu	Свойство PopupMenu определяет контекстное меню, которое будет появляться по щелчку правой кнопки мыши на компоненте.
	Scrolls	Свойство Scrolls возвращает параметры полос прокрутки компонента.
	ShowHint	Свойство ShowHint определяет, будет ли показываться всплывающая подсказка при задержке курсора мыши над компонентом.
	TabOrder	Свойство TabOrder определяет позицию компонента в последовательности табуляции.
	TabStop	Свойство TabStop определяет признак необходимости компоненту получать фокус при нажатии кнопки «Tab».
	Text	Свойство Text определяет строку, идентифицирующую компонент для пользователя.
	Top	Свойство Top определяет координату верхнего края компонента в пикселях.
	Visible	Свойство Visible определяет видимость компонента во время выполнения формы.
	Width	Свойство Width определяет горизонтальный размер компонента в пикселях.

Методы, унаследованные от IComponent

Методы, унаследованные от IDataGrid

	Имя метода	Краткое описание
	BeginUpdate	Метод BeginUpdate запрещает перерисовку компонента DataGrid.
	EndUpdate	Метод EndUpdate отключает режим запрета перерисовки компонента DataGrid.
	GetCellCoordAt	Метод GetCellCoordAt возвращает преобразованные координаты мыши в координаты ячейки, над которой находился курсор.
	LoadAutoFilters	Метод LoadAutoFilters загружает параметры автофильтров таблицы.
	LoadColumns	Метод LoadColumns загружает параметры столбцов таблицы.
	ParametersOfColumnsDialog	Метод ParametersOfColumnsDialog вызывает диалог настройки сортировки колонок.
	RealToVisual	Метод RealToVisual возвращает индекс видимой строки по абсолютному индексу строки в таблице.
	SaveAutoFilters	Метод SaveAutoFilters осуществляет сохранение параметров автофильтров, установленных для столбцов таблицы.
	SaveColumns	Метод SaveColumns осуществляет сохранение параметров столбцов таблицы.
	SelectColumnsDialog	Метод SelectColumnsDialog вызывает диалог выбора контейнеров/колонок, отображаемых в компоненте.
	VisualToReal	Метод VisualToReal возвращает абсолютный индекс строки по индексу строки среди фактически отображаемых строк.

Методы, унаследованные от IControl

События

	Имя события	Краткое описание
	OnAfterEdit	Событие OnAfterEdit происходит после попытки изменить значение ячейки.
	OnBandBaseClick	Событие OnBandBaseClick наступает после щелчка мыши по заголовку столбца или контейнера.
	OnBandBaseMove	Событие OnBandBaseMove наступает при перемещении столбца или контейнера.
	OnBandBaseResize	Событие OnBandBaseResize наступает при изменении ширины столбца или контейнера.
	OnBeforeCellChange	Событие OnBeforeCellChange наступает перед присвоением ячейке нового значения.
	OnBeforeEdit	Событие OnBeforeEdit наступает перед началом редактирования ячейки.
	OnCellChange	Событие OnCellChange наступает после изменения значения ячейки.
	OnChangeBandVisible	Событие OnChangeBandVisible наступает при изменении видимости у какого-либо контейнера/колонки компонента.
	OnCompareItems	Событие OnCompareItems наступает при сравнении значений колонки во время пользовательской сортировки компонента DataGrid.
	OnFilter	Событие OnFilter наступает после установки фильтра в каком-либо столбце таблицы.
	OnFocusedChange	Событие OnFocusedChange наступает при передаче фокуса другой ячейке компонента.
	OnGetCellStyle	Событие OnGetCellStyle наступает при отрисовке ячейки.
	OnGetRowStyle	Событие OnGetRowStyle наступает при отрисовке строки.
	OnGetSelectedCellStyle	Событие OnGetSelectedCellStyle наступает при отрисовке выделенной ячейки.
	OnGetSelectedRowStyle	Событие OnGetSelectedRowStyle наступает при отрисовке выделенной строки.
	OnSort	Событие OnSort наступает после сортировки столбца.

События, унаследованные от IControl

	Имя события	Краткое описание
	OnBeginDrag	Событие OnBeginDrag для компонента наступает, когда пользователь начинает перетаскивать объект от компонента.
	OnClick	Событие OnClick наступает, если пользователь щёлкнул в области компонента.
	OnControlMove	Событие OnControlMove наступает при перемещении компонента.
	OnControlResize	Событие OnControlResize наступает при изменении размеров у компонента.
	OnDblClick	Событие OnDblClick наступает, если пользователь дважды щёлкнул в области компонента.
	OnDragDrop	Событие OnDragDrop для компонента наступает, когда пользователь отпускает над ним перетаскиваемый объект.
	OnDragEnter	Событие OnDragEnter наступает, когда перетаскиваемый объект входит в область данного компонента.
	OnDragLeave	Событие OnDragLeave наступает, когда перетаскиваемый объект выходит за границы данного компонента.
	OnDragOver	Событие OnDragOver для компонента наступает, когда пользователь протаскивает над ним перетаскиваемый объект.
	OnEnter	Событие OnEnter наступает в момент получения фокуса компонентом.
	OnExit	Событие OnExit наступает в момент потери фокуса компонентом.
	OnHScroll	Событие OnHScroll наступает при изменении положения ползунка горизонтальной полосы прокрутки.
	OnKeyDown	Событие OnKeyDown наступает, если компонент находится в фокусе и производится нажатие на клавиатуру.
	OnKeyPress	Событие OnKeyPress наступает, если компонент находится в фокусе, при нажатии пользователем символьной клавиши.
	OnKeyPreview	Событие OnKeyPreview наступает перед каждым событием, связанным с нажатием клавиш.
	OnKeyUp	Событие OnKeyUp наступает, если компонент находится в фокусе, при отпускании пользователем любой, ранее нажатой клавиши.
	OnMouseDown	Событие OnMouseDown наступает, если указатель находится в области компонента и была нажата любая кнопка мыши.
	OnMouseEnter	Событие OnMouseEnter наступает в момент входа курсора мыши в область компонента.
	OnMouseHover	Событие OnMouseHover наступает при задержке курсора мыши в области компонента.
	OnMouseLeave	Событие OnMouseLeave наступает в момент выхода курсора мыши за пределы области компонента.
	OnMouseMove	Событие OnMouseMove наступает при перемещении курсора мыши над компонентом.
	OnMouseUp	Событие OnMouseUp наступает при отпускании кнопки мыши, когда указатель находится в области компонента.
	OnMouseWheel	Событие OnMouseWheel наступает, если компонент находится в фокусе при вращении колеса мыши.
	OnVScroll	Событие OnVScroll наступает при изменении положения ползунка вертикальной полосы прокрутки.

	Имя свойства	Краткое описание
	ComponentCount	Свойство ComponentCount возвращает количество дочерних компонентов, расположенных на родительском компоненте.
	Components	Свойство Components возвращает дочерний компонент, индекс которого передается посредством входного параметра.
	Data	Свойство Data предназначено для хранения любых пользовательских данных.
	Name	Свойство Name определяет наименование компонента.
	Tag	Свойство Tag не используется компилятором. Пользователь может изменить значение данного свойства и использовать его по своему усмотрению.

	Имя метода	Краткое описание
	ClientToScreen	Метод ClientToScreen преобразовывает координаты точки, указанные относительно системы координат компонента, в экранные координаты.
	DoDragDrop	Метод DoDragDrop позволяет начать операцию перетаскивания.
	GetImage	Метод GetImage возвращает графическое изображение компонента со всеми дочерними компонентами.
	ScreenToClient	Метод ScreenToClient преобразовывает экранные координаты точки в координаты, указываемые относительно системы координат компонента.
	SetFocus	Метод SetFocus устанавливает фокус на данный компонент.

DataGrid

Иерархия наследования

Описание
