Мониторинг процесса

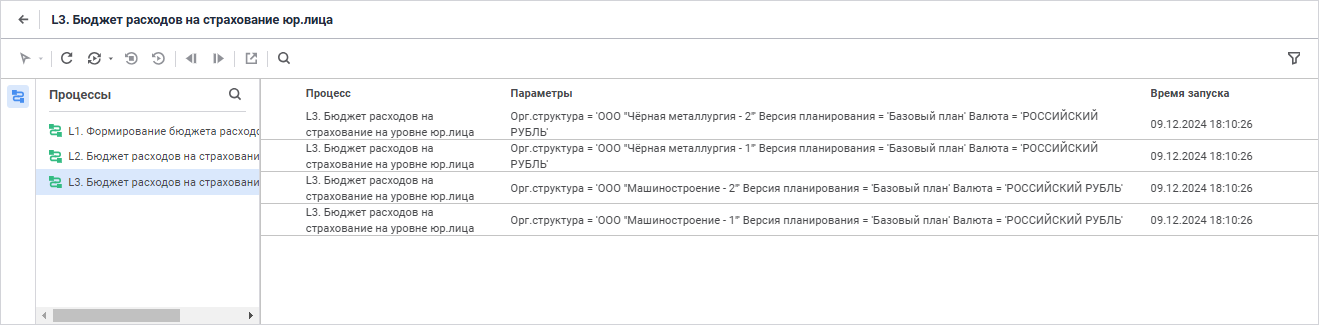

Окно полного мониторинга со списком запущенных экземпляров процесса:

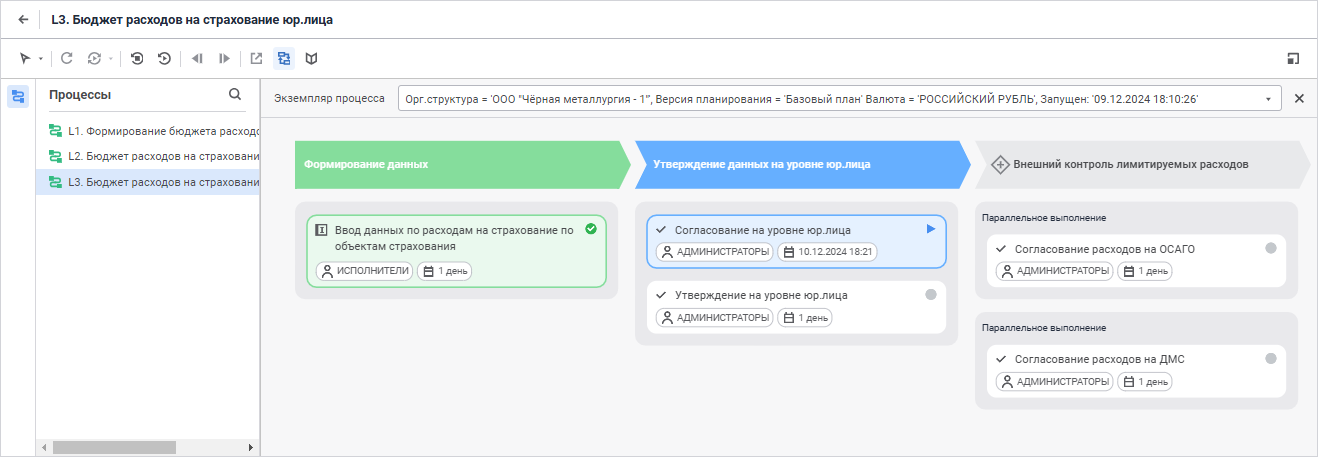

Окно полного мониторинга со схемой бизнес-процесса:

В окне полного мониторинга со схемой бизнес-процесса доступен просмотр базовых свойств всех шагов процесса.

Для просмотра схемы процесса дважды щёлкните по выбранному экземпляру процесса в списке запущенных экземпляров процесса/подпроцесса. Для возврата к списку запущенных экземпляров нажмите кнопку «Вернуться к списку экземпляров» на панели инструментов.

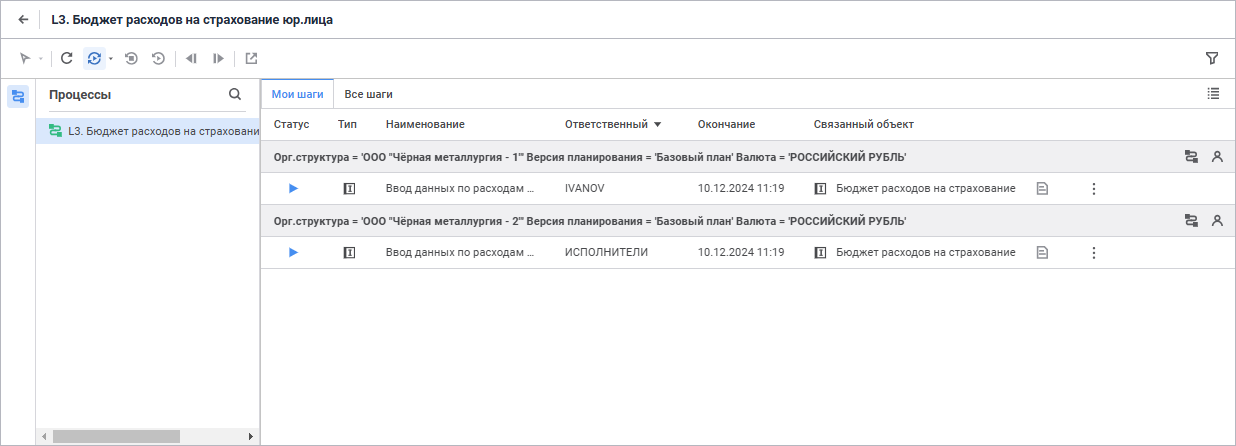

Окно пользовательского мониторинга со списком шагов процесса, назначенных пользователю для выполнения:

Рабочая область со списком назначенных шагов состоит из вкладок:

Мои шаги

Все шаги

Примечание. Назначенные шаги для выполнения распределены по принадлежности к экземплярам процесса.

Каждая вкладка содержит:

• информацию об экземпляре процесса:

• перечень установленных значений параметров;

• просмотр шага на схеме процесса. Для этого нажмите кнопку «Открыть диаграмму экземпляра»;

• информацию об ответственном за процесс при наведении на пиктограмму ;

• информацию о назначенных шагах для выполнения в столбцах:

• Статус. Отображает иконку статуса шага;

• Тип. Отображает иконку, соответствующую типу шага;

• Наименование. Содержит наименование назначенного шага;

• Ответственный. Отображает назначенного на шаг исполнителя;

• Окончание. Отображает дату и время срока окончания выполнения шага;

• Описание. Отображает информацию, характеризующую шаг, указанную при настройке шага. Обозначается пиктограммой . При наведении на пиктограмму отображается всплывающая подсказка, содержащая текст описания;

• Комментарий. Отображает информацию, указанную пользователем в поле «Комментарий» при работе с шагом. Обозначается пиктограммой . При наведении на пиктограмму отображается всплывающая подсказка, содержащая текст комментария;

• Связанный объект. Содержит ссылку на объект, прикрепленный в шаге. Связанный объект зависит от типа выбранного шага.

Примечание. Для отображения связанного объекта выбранного шага щёлкните по наименованию связанного объекта в столбце «Связанный объект».

Для столбцов доступна сортировка нажатием на заголовок столбца. Сортировка выполняется только по одному столбцу. Доступна для столбцов «Статус», «Ответственный» и «Окончание».

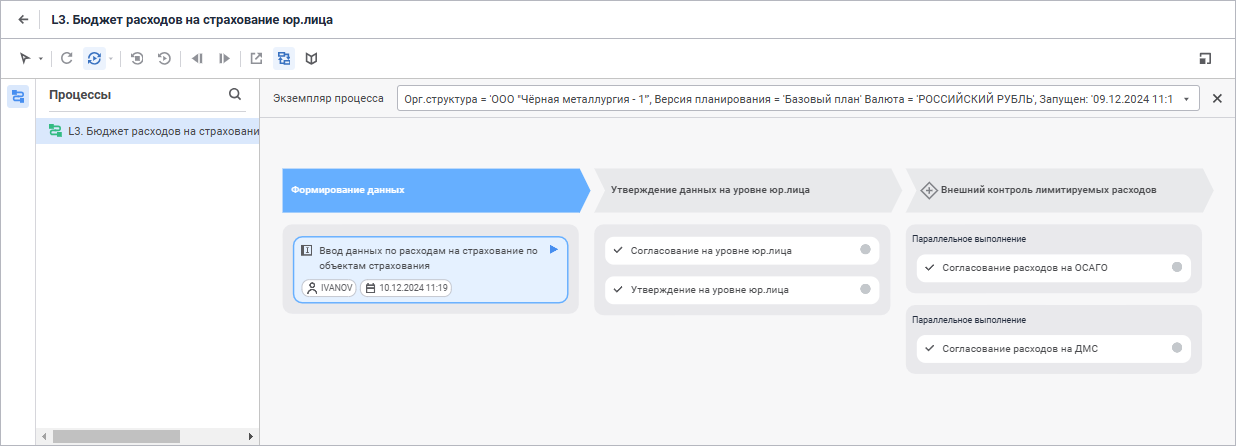

Окно пользовательского мониторинга со схемой бизнес-процесса:

В окне пользовательского мониторинга со схемой бизнес-процесса для ответственного за выполнение шага доступна базовая информация только для шага, за выполнение которого является ответственным.

Для просмотра схемы процесса, содержащей назначенные шаги процесса, нажмите кнопку «Открыть диаграмму экземпляра» около выбранного экземпляра процесса. Для возврата к списку назначенных шагов нажмите кнопку «Вернуться к списку экземпляров» на панели инструментов.

Каждому статусу шага соответствует пиктограмма:

- шаг активен и доступен для выполнения;

- шаг завершен и выполнен корректно;

- шаг не начат;

- шаг отклонен;

- шаг выполнен и просрочен;

- шаг активен и просрочен;

- шаг выполнен, но при его выполнении произошёл сбой. Например:

• если в шаге «Расчёт» выбран алгоритм, у которого в формуле расчёта допущена ошибка, то такой шаг выполнится, но в окне мониторинга статус шага  будет соответствовать шагу, завершенному с ошибкой;

• если экземпляры подпроцесса были принудительно остановлены, то в окне мониторинга статус шага «Вызов подпроцесса» будет соответствовать шагу, завершенному с ошибкой.

Для индикации этапа/шага используются следующие цвета:

• синий фон. Этап или шаг выполняется в данный момент;

• зелёный фон. Этап или шаг выполнен в срок;

• красный фон. Этап или шаг на выполнение был просрочен;

• жёлтый фон. Этап или шаг:

• отклонён и не был просрочен.

• выполнен и просрочен.

• белый фон. Шаг не начат;

• серый фон. Этап не начат или шаг отключён.
