Настройка маркеров

Маркер - фигура, отображающая отдельные точки ряда на диаграмме. Маркеры, соответствующие одному ряду данных, имеют одинаковые настройки оформления.

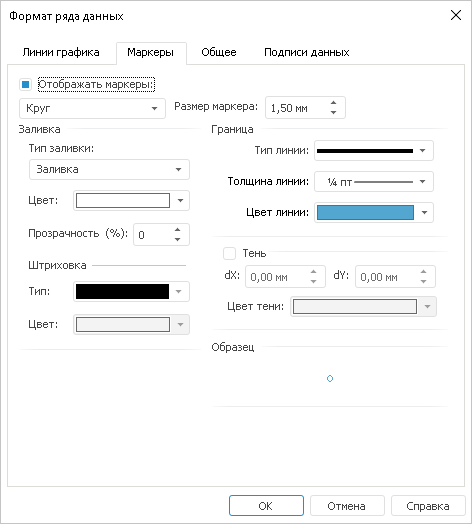

Для настройки маркеров перейдите на вкладку «Маркеры» окна «Формат ряда данных».

Примечание. Настройка маркеров с помощью окна «Формат ряда данных» доступна только в настольном приложении.

Совет. Для быстрой настройки формата ряда используйте вкладку «Ряды данных» боковой панели.

Для вызова окна «Формат ряда данных»

Задайте следующие настройки маркеров данных:

В раскрывающемся списке выберите тип маркера:

Квадрат. Маркеры отображаются в виде квадратов;
Ромб. Маркеры отображаются в виде ромбов;
Треугольник. Маркеры отображаются в виде треугольников с вершинами, направленными вверх;
Обратный треугольник. Маркеры отображаются в виде треугольников с вершинами, направленными вниз;
Круг. Маркеры отображаются в виде кругов;
Линия. Маркеры отображаются в виде штриха.

Ниже приведён пример отображения разного типа маркеров:

Совет. Для быстрой смены отображения или типа маркера используйте кнопку «Маркеры», расположенную в группе «Вид» на вкладке «Диаграмма» ленты инструментов.

Задайте размер маркеров с помощью редактора чисел «Размер маркера». По умолчанию размер маркера равен нулю и маркер не отображается.

Примечание. Доступен ввод значения в разных единицах измерения. В поле ввода редактора отображаются значения в единицах измерения, соответствующих текущим региональным настройкам операционной системы.

Для настройки заливки маркеров задайте параметры в группе «Заливка»:

Тип заливки. В раскрывающемся списке выберите тип заливки, который будет использоваться для заливки маркеров. Для заливки цветом выберите пункт «Заливка», для использования штриховки выберите пункт «Штриховка»;
Цвет. В раскрывающейся палитре выберите цвет заливки фона маркера либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой»;
Прозрачность. Определите прозрачность фона маркера. 100% соответствует полной прозрачности (фон маркера станет невидимым), 0% соответствует полной непрозрачности. Значение задается с помощью редактора чисел;
Штриховка. Группа параметров доступна, если в качестве заливки маркера выбран тип «Штриховка». Определите следующие параметры штриховки:

Тип. В раскрывающемся списке выберите тип штриховки маркера;
Цвет. В раскрывающейся палитре выберите цвет штриховки фона маркера либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой».

Для настройки границ маркеров задайте параметры в группе «Границы»:

Тип линии. В раскрывающемся списке выберите тип линии;
Толщина линии. В раскрывающемся списке выберите необходимую толщину линии. При выборе пункта «Пользовательский» будет открыто окно «Толщина линии», в котором с помощью редактора чисел или вручную задайте требуемую толщину линий;

Примечание. Доступен ввод значения в разных единицах измерения, однако значение в строке ввода будет всегда отображаться в единицах point (1/72 дюйма).

Цвет линии. В раскрывающейся палитре выберите цвет линии границы маркера либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой»

Для отображения тени маркера установите флажок «Тень».

Далее настройте смещение тени по оси категорий (Х) и смещение тени по оси значений (Y) с помощью числовых редакторов «dX» и «dY» соответственно. В раскрывающейся палитре выберите цвет тени либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой».

После задания настроек в области «Образец» будет отображен маркер, оформленный согласно параметрам, установленным на вкладке. Проверьте, соответствует ли внешний вид маркера ожидаемому результату.

Пример отображения маркеров

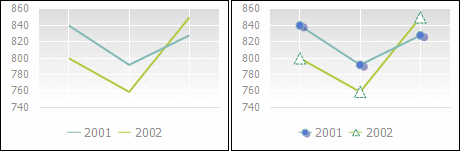

Ниже приведен пример отображения маркеров. На диаграмме слева у рядов данных маркеры скрыты, на диаграмме справа маркеры настроены следующим образом:
