Настройка условий выполнения шагов этапа

После создания шагов этапа можно настроить условия выполнения шагов с помощью шлюза. Шлюз используется для автоматического объединения шагов этапа в группы, состоящие из одного и более шагов. Если этап содержит только один шаг, то шлюз не может быть использован. Для одного этапа можно выбрать только один тип шлюза.

Для настройки условий выполнения шагов этапа:

1. Выполните одно из действий:

• в веб-приложении выделите шаг;

• в настольном приложении выделите шаг или группу шагов.

2. Добавьте шлюз требуемого типа. При добавлении шлюза автоматически создаются группы шагов.

Для перемещения шагов из одной группы в другую:

• в веб-приложении в рабочей области выделите один или несколько шагов одной из групп этапа со шлюзом и с помощью механизма Drag&Drop переместите в другую группу этого же этапа;

• в настольном приложении используйте кнопки  «Переместить вверх» и  «Переместить вниз» на вкладке «Процесс» ленты инструментов в окне «Настройка бизнес-процесса» или в контекстном меню шага.

3. При необходимости добавьте группы шагов. Доступно только в веб-приложении.

4. Добавьте условия выполнения для группы шагов.

В результате для шагов этапа будут настроены условия выполнения.

Добавление шлюза

Для использования шлюза:

При создании шлюза «Исключающий шлюз» или «Включающий шлюз» добавьте условия для каждой группы шагов. Возможные варианты статусов условий:

•  «Условие не задано». Используется при настройке бизнес-процесса. Условие не задано, запуск процесса невозможен. В настольном приложении при попытке сохранения процесса будет выведено сообщение об ошибке;

Примечание. В веб-приложении для сохранения промежуточного результата доступно сохранение процесса с шагами ошибочного и/или неполного заполнения настроек.

•  «Условие задано». Используется при настройке бизнес-процесса. Условие задано, при запуске процесса выполняется проверка заданного условия для группы шагов;

•  «Условие выполнено». Используется при мониторинге процессов. Условие выполнено, процесс выполнения переходит к активации шагов в группах с выполненным условием;

•  «Условие не выполнено». Используется при мониторинге процессов. Условие не выполнено, процесс выполнения переходит к проверке условия следующей группы шагов или этапу;

•  «По умолчанию». Используется при настройке бизнес-процесса и при мониторинге процессов. Группа шагов выполняется только в том случае, если ни одно из условий других групп шагов этапа не было выполнено. Если для группы шагов добавлено условие, то оно не учитывается при использовании статуса «По умолчанию».

Примечание. Только для одной группы шагов этапа может быть добавлено условие «По умолчанию».

Изменение типа шлюза

Для изменения типа добавленного шлюза:

• в веб-приложении выделите шаг с настроенным шлюзом и выберите требуемый тип шлюза из раскрывающегося меню кнопки  «Исключающий шлюз» на панели инструментов. Кнопка имеет вид последнего выбранного шлюза;

• в настольном приложении выделите шаг, группу шагов или сам шлюз, после чего выполните одно из действий:

• выберите тип шлюза в раскрывающемся меню кнопки  «Шлюз» на вкладке «Процесс» ленты инструментов;

• выполните команду «<Тип шлюза>» контекстного меню;

• нажмите сочетание клавиш требуемого типа шлюза.

Удаление шлюза

Для удаления добавленного шлюза:

• в веб-приложении выделите шлюз и выполните одно из действий:

• нажмите кнопку  «Удалить» на панели инструментов;

• нажмите клавишу DELETE.

• в настольном приложении измените тип шлюза на  «Без шлюза». Отобразится окно подтверждения действия с предупреждением об объединении всех шагов в одну группу для последовательного выполнения.

При отсутствии шлюза шаги этапа выполняются последовательно.

Добавление групп шагов

Примечание. Доступно только в веб-приложении.

Для добавления группы шагов:

1. Выделите один или несколько шагов любых групп этапа со шлюзом.

2. Нажмите кнопку «Группа» на панели инструментов.

В результате будет добавлена группа, включающая выбранные шаги, в конец списка групп этапа со шлюзом.

Добавление условий для групп шагов

Для добавления условия группы шагов:

1. Выполните одно из действий:

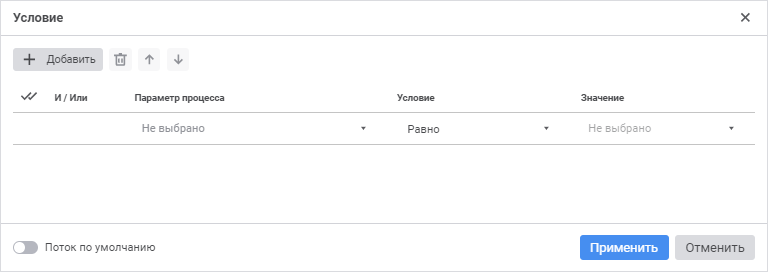

• в веб-приложении щелкните по условию. После чего будет открыто окно «Условие»;

• в настольном приложении:

• дважды щёлкните по условию;

• выполните команду «Редактировать» контекстного меню условия.

После чего будет открыто окно «Изменить условие для группы шагов».

В результате будет открыто окно «Условие» в веб-приложении или окно «Изменить условие для группы шагов» в настольном приложении.

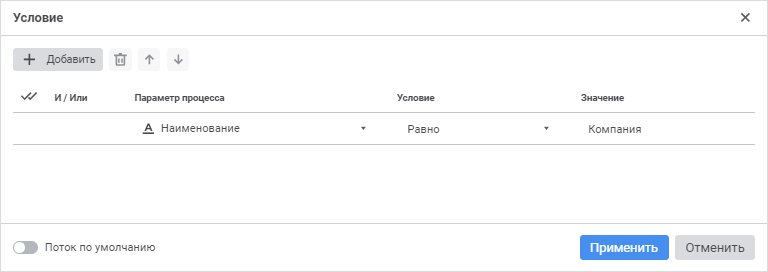

2. Нажмите кнопку  «Добавить» в веб-приложении или кнопку  «Добавить» в настольном приложении. Появится строка параметров условия.

3. Задайте параметры:

• Параметр процесса. Выберите справочник или атрибут справочника, который будет участвовать в условии;

• Условие. Выберите условие в раскрывающемся списке:

• Равно;

• Не равно;

• Содержит;

• Не содержит;

• Содержится в;

• Не содержится в;

• Не пересекаются/Не пересекается с;

Примечание. Набор отображаемых типов условия зависит типа данных атрибута, выбранного в столбце «Параметр подпроцесса».

• Значение. Задайте значение, которое будет сравниваться со значением параметра процесса. При выборе элементов справочника с настроенными схемами отметки доступна возможность применения настроенных схем с помощью команд в контекстном меню элементов справочника;

• И/Или. Выберите один из логических операторов в раскрывающемся списке, если добавлено несколько условий:

• И. Если все условия выполняются, то выполняется группа шагов;

• Или. По умолчанию. Если выполняется хотя бы одно условие, то выполняется группа шагов.

4. При необходимости используйте статус условия «По умолчанию». Для этого:

• в веб-приложении установите флажок «Поток по умолчанию»;

• в настольном приложении:

• установите флажок «По умолчанию»;

• выполните команду «Поток по умолчанию» контекстного меню статуса условия.

Группа шагов «По умолчанию» выполняется, если ни одно из условий других групп шагов этапа не было выполнено. Если для группы шагов добавлено условие, то оно не учитывается при использовании статуса «По умолчанию».

В результате для группы шагов будут заданы условия выполнения.

Для условий доступны операции:

Переименование условия

Изменения последовательности выполнения условий

Удаление условия

После настройки условий выполнения шагов этапа перейдите к симуляции выполнения шагов.
