Настройка формата

1. Убедитесь, что боковая панель отображается.

2. Выделите объект в рабочей области.

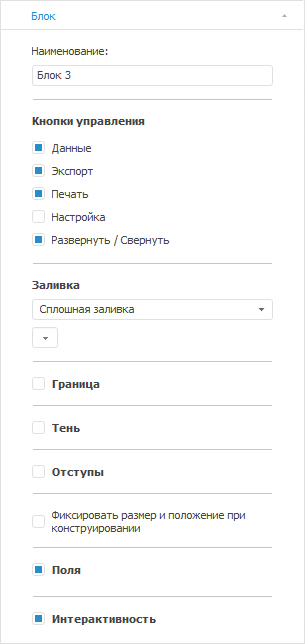

3. Если выделен визуализатор, то установите на боковой панели переключатель «Блок».

4. Перейдите на вкладку «Блок».

Введите наименование объекта.

Наименование объекта используется для идентификации объектов в аналитической панели.

Кнопки управления объектом отображаются в правом верхнем углу объекта и позволяют быстро выполнять базовые операции по управлению объектом, а также расширяют возможности объекта, если аналитическая панель находится в режиме просмотра.

Примечание. Кнопки управления недоступны для элементов управления и блоков «Надпись» и «Текст».

Для каждого типа объектов набор доступных кнопок отличается. Также пользователь может решать какие именно кнопки будут отображаться для конкретного объекта.

Возможные кнопки:

• Данные. Предназначена для отображения данных, на основании которых строится объект. Кнопка доступна только для визуализаторов, кроме визуализатора типа «Таблица»;

• Ссылка на блок. Предназначена для получения ссылки на объект. Кнопка доступна только в веб-приложении;

• Экспорт. Предназначена для экспорта объекта. Кнопка доступна только для визуализаторов и отчетов;

• Печать. Предназначена для печати объекта;

• Настройка. Предназначена для быстрой настройки объекта. Доступна только для визуализаторов;

• Развернуть/Свернуть. Предназначена разворачивания/сворачивания объекта.

Если флажок, соответствующий кнопке, установлен, то кнопка отображается для объекта; если флажок снят - кнопка скрыта.

Укажите режим заливки фона объекта:

• Нет. Заливка фона не применяется. Используется по умолчанию;

• Сплошная заливка. Заливка фона выполняется одним цветом. Доступен дополнительный параметр для указания цвета заливки;

• Градиентная заливка. Заливка фона выполняется с помощью двуцветного градиента. Доступны дополнительные параметры для указания угла градиента и его начального и конечного цветов.

Для отображения границы объекта установите флажок «Граница». По умолчанию флажок установлен и граница отображается. Для задания толщины границы используйте соответствующее поле.

Для отображения тени объекта установите флажок «Тень». По умолчанию флажок снят и тень объекта не отображается. Если флажок установлен, то доступны дополнительные параметры тени:

• Цвет тени;

• Толщина. Толщина тени;

• Интенсивность. Степень прозрачности тени. Значение в интервале [0; 100]. Чем больше значение, тем менее прозрачная тень: 0 - тень полностью прозрачная, 100 - тень полностью непрозрачная.

Для задания внутренних отступов в объекте установите флажок «Отступы». По умолчанию флажок снят и внутренние отступы не используются. Если флажок установлен, то отображаются дополнительные поля для ввода размера отступов.

Примечание. Возможность доступна, если используется автоматический режим размещения объектов.

Если флажок установлен, то объект является фиксированным. При добавлении и удалении других блоков размер и положение фиксированного объекта не изменяются. Изменить размер фиксированного объекта можно только вручную. При изменении масштаба родительского объекта размер фиксированного объекта масштабируется пропорционально родительскому объекту.

По умолчанию флажок «Фиксировать размер и положение при конструировании» снят для всех объектов, кроме элементов управления.

Для отображения внешних полей объекта установите флажок «Поля». По умолчанию флажок снят и внешние поля не используются. Если флажок установлен, поля объекта отображаются.

Интерактивность - это свойство, позволяющее выделять и изменять область данных в блоке, например, детализация данных.

По умолчанию флажок «Интерактивность» установлен и все блоки интерактивны при открытии аналитической панели на просмотр. При открытии аналитической панели на редактирование блоки всегда интерактивны вне зависимости от состояния флажка «Интерактивность».

Для отключения интерактивности откройте аналитическую панель на редактирование и снимите для блока флажок «Интерактивность». При открытии аналитической панели на просмотр блок будет не интерактивен.

Примечание. Отключение интерактивности недоступно для элементов контейнера.

Для блока с отключенной интерактивностью останутся доступны:

• всплывающие подсказки;

• синхронизация измерений;

• кнопки управления.

Для отключения вышеуказанных опций откройте аналитическую панель на редактирование и задайте соответствующие настройки.

1. Убедитесь, что боковая панель отображается.

2. Щелкните по пустому пространству в рабочей области.

3. Перейдите на вкладку «Документ».

В раскрывающемся списке «Заливка» выберите режим заливки фона аналитической панели:

• Нет. Заливка фона не применяется. Используется по умолчанию;

• Сплошная заливка. Заливка фона выполняется одним цветом. Доступен дополнительный параметр для указания цвета заливки;

• Градиентная заливка. Заливка фона выполняется с помощью двуцветного градиента. Доступны дополнительные параметры для указания угла градиента и его начального и конечного цветов.

Примечание. Возможность доступна везде, кроме аналитической панели в веб-приложении в режиме ручной компоновки.

Для задания внутренних отступов в аналитической панели установите флажок «Отступы». По умолчанию флажок снят и внутренние отступы не используются. При установленном флажке отображаются дополнительные поля для ввода размера отступов.

Примечание. Возможность доступна везде, кроме аналитической панели в веб-приложении в режиме ручной компоновки.

Привязка к сетке позволяет привязывать объекты к ячейкам сетки. Для включения привязки:

1. Установите флажок «Привязка к сетке».

2. Задайте размер ячеек сетки в поле «Размер шага сетки».

В результате в рабочей области будет отображена сетка.

В настольном приложении доступно задание пользовательского размера рабочей области. Для этого:

1. Установите флажок «Пользовательский размер».

2. В поле «Ширина» и «Высота» задайте размер рабочей области в пикселях. Для установки размера рабочей области по размеру экрана нажмите кнопку «По размеру экрана».

3. Задайте размещение блоков. По умолчанию расположение блоков полностью определяет пользователь. При установке флажка «Друг за другом» блоки будут распределены по следующим правилам:

• блоки не перекрывают друг друга;

• размер блоков не изменятся;

• блоки располагаются подряд по горизонтали, начиная от верхнего левого угла панели. Каждый последующий блок, не помещающийся в ряд, переносится ниже на ближайшую доступную по высоте позицию;

• при изменении размера рабочей области и при скрытии или удалении блоков положение отображаемых блоков перестраивается в соответствии с вышеперечисленными принципами.

Если флажок «Друг за другом» установлен, то отображается дополнительный флажок «В ряд», определяющий режим размещения блоков. По умолчанию данный флажок снят. Если флажок установлен, то все блоки размещаются в один вертикальный ряд.

1. Убедитесь, что боковая панель отображается.

2. Щелкните по пустому пространству в рабочей области.

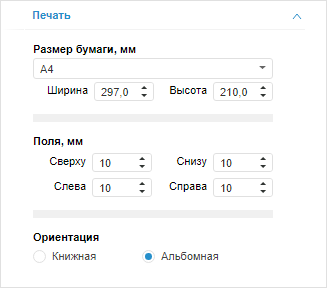

3. Перейдите на вкладку «Печать».

В раскрывающемся списке «Размер бумаги, мм» выберите один из предустановленных размеров или укажите собственный размер в полях «Ширина» и «Высота».

В области «Поля, мм» задайте размер полей аналитической панели.

В области «Ориентация» укажите ориентацию аналитической панели: книжная или альбомная.
