Настройка работы со схемой отметки измерения при использовании элементов управления

Вопрос

Как настроить работу со схемой отметки измерения при использовании областью данных элементов управления?

Область применения

В режиме просмотра регламентного отчета можно осуществлять оперирование данными при помощи элементов управления. Если элемент управления содержит большое количество уровней, то для облегчения работы с ним можно использовать схемы отметки.

Исходные данные

Процесс создания области данных

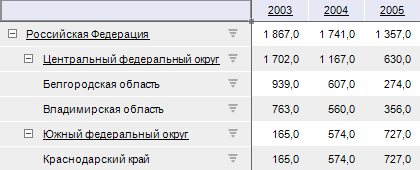

Область данных выглядит следующим образом:

Необходимо выводить элементы только последнего уровня в боковике области данных.

Решение

Необходимо создать и настроить схему отметки измерения «Территориальные образования».

Этап 1. Создание схемы отметки

Для создания схемы отметки:

  1. Перейдите в окно «Навигатор объектов» и выполните команду контекстного меню «Схемы отметки» для справочника «Территориальные образования».

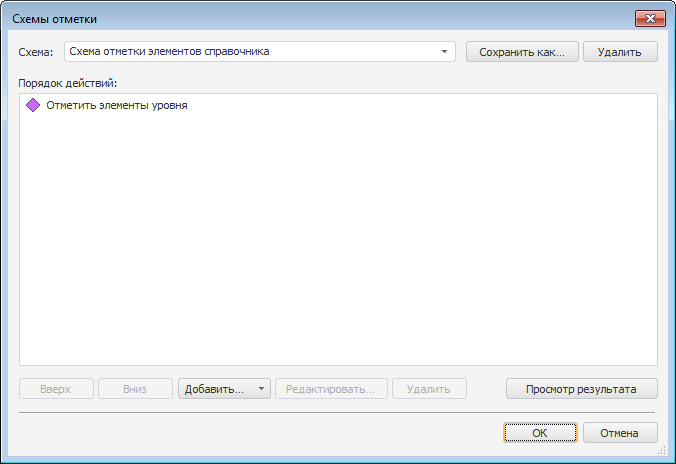

  2. В открывшемся диалоговом окне «Схемы отметки» нажмите кнопку «Добавить» и выберите из раскрывающегося списка вариант «Отметить уровень». В список «Порядок действий» будет добавлен элемент «Отметить элементы уровня»:

  1. Выделите добавленный элемент и нажмите кнопку «Редактировать».

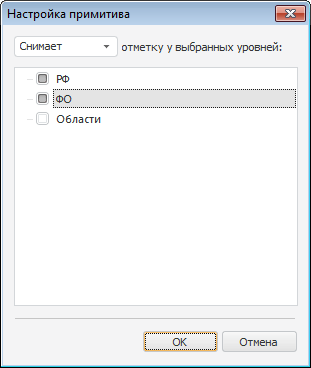

  2. В открывшемся диалоговом окне «Настройка примитива» из раскрывающегося списка выберите вариант действия: «Снимает».

  3. Установите флажки «РФ» и «ФО» (напротив названий верхних уровней справочника «Территориальные образования»):

  1. Для сохранения настроек примитива нажмите кнопку «ОК».

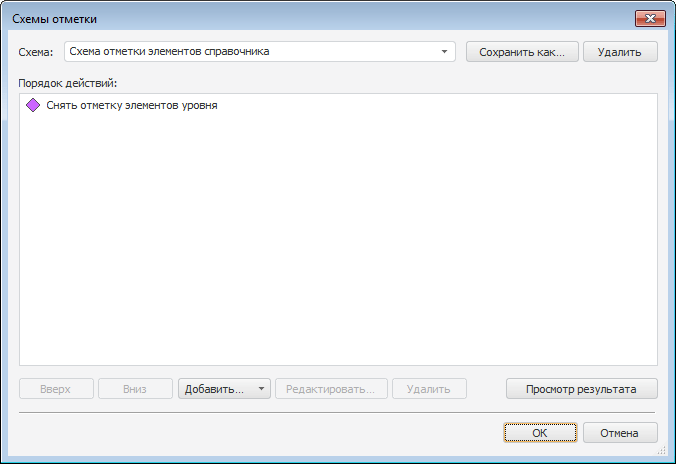

В списке «Порядок действий» элемент «Отметить элементы уровня» изменил название на «Снять отметку элементов уровня»:

  1. Для сохранения схемы отметки нажмите на кнопку «Сохранить как». Будет открыт стандартный диалог «Свойства объекта». В поле «Наименование» введите название схемы отметки: «Снять отметку верхних элементов уровня».

  2. Для сохранения настроек нажмите кнопку «ОK» в окне «Свойства объекта», затем нажмите кнопку «ОK» в окне «Схемы отметки».

Схема отметки создана. Теперь необходимо настроить ее использование.

Этап 2. Настройка схемы отметки

Перейдите в окно инструмента «Отчеты»:

  1. В области «Измерения» на панели «Источники и срезы данных» нажмите кнопку , расположенную напротив измерения «Территориальные образования».

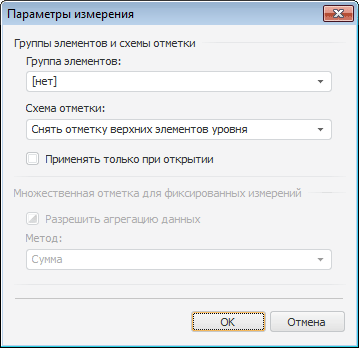

  2. В открывшемся диалоговом окне «Параметры измерения» из раскрывающегося списка «Схема отметки» выберите элемент «Снять отметку верхних элементов уровня»:

  1. Для сохранения настроек параметров измерения нажмите кнопку «ОК».

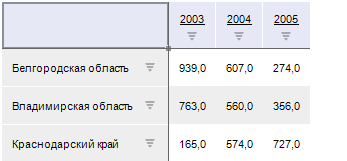

После выполнения этих действий область данных будет выглядеть следующим образом:

При выборе в элементе управления «Территориальные образования» любых уровней в области данных будут отображаться только элементы нижнего уровня.

Таким образом, была создана и настроена схема отметки измерения так, чтобы облегчить оперирование данными при помощи элементов управления в режиме просмотра отчета.
