Схемы отметки: Справочники

Схема отметки - это объект репозитория, используемый в справочниках для автоматизации выделения элементов по заданным правилам. Схемы отметки создаются как дочерние объекты справочника и не отображаются в навигаторе объектов, однако могут быть использованы везде, где используется справочник.

Совет. Для получения подробной информации о применении схем отметки обратитесь к статье «Использование схемы отметки».

Схема отметки строится из отдельных примитивов.

Примитив схемы отметки - это правило, в соответствии с которым осуществляется отметка элементов. Все примитивы будут применяться в том порядке, в каком они были созданы.

Для управления схемой отметки выполните шаги:

Примечание. Для справочников НСИ работа ведется только с основными элементами справочника. При этом отсутствует возможность создания схем отметки на элементах альтернативных иерархий, установленных по умолчанию.

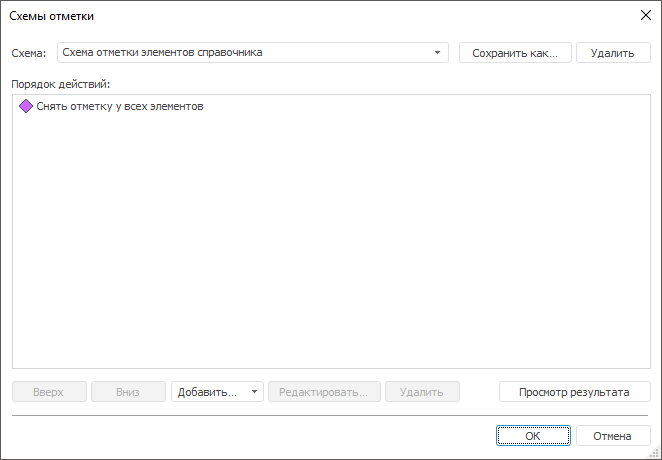

Управление схемами отметки осуществляется в диалоговом окне «Схемы отметки» и доступно из навигатора объектов и инструментов продукта «Форсайт. Аналитическая платформа»: «Аналитические панели», «Аналитические запросы (OLAP)», «Отчеты».

Для открытия диалогового окна «Схемы отметки» из навигатора объектов выполните команду «Схемы отметки» в контекстном меню необходимого справочника.

Для открытия диалогового окна «Схемы отметки» из инструментов «Форсайт. Аналитическая платформа»:

Перейдите на вкладку «Отметка» на боковой панели.
Выберите пункт «Редактировать» в раскрывающемся меню:

кнопки «Схема отметки», расположенной на вкладке «Отметка» ленты инструментов;
«Расширенная отметка > Применить схему отметки» в контекстном меню элемента измерения в боковой панели;
«Расширенная отметка > Применить схему отметки» меню измерения в боковой панели.

Для создания новой схемы выберите из раскрывающегося списка «Схема» элемент «[Новая схема]».

Для редактирования существующей схемы отметки выберите ее в раскрывающемся списке «Схема».

Для добавления примитива нажмите кнопку «Добавить» и в раскрывающемся списке выберите способ отметки:

отметить все;
отметить по списку;
отметить подчиненные по уровню;
отметить уровень;
всегда отмечать уровень (действует для уже существующей отметки);
всегда отмечать с предками (действует для уже существующей отметки);
всегда отмечать с подчиненными (действует для уже существующей отметки);
использование прикладного макроса.

Добавлять можно несколько примитивов для одной схемы отметки.

Для редактирования существующего примитива:

нажмите кнопку «Редактировать»;
дважды щелкните основной кнопкой мыши по примитиву.

Будет открыто диалоговое окно «Настройка примитива»:

В открывшемся окне:

В раскрывающемся списке выберите вариант действия:

устанавливает отметку у выбранных элементов;
снимает отметку у выбранных элементов.

В дереве элементов справочника укажите, для каких элементов будет действовать данное правило.

Для работы с отметкой в окне «Настройка примитива» доступно стандартное контекстное меню.

Для смены порядка расположения примитивов в списке используйте кнопки «Вниз» и «Вверх».

Для просмотра результата применения всех примитивов нажмите кнопку «Просмотреть результат».

Для удаления примитива выделите его в списке примитивов и нажмите кнопку «Удалить».

Для сохранения выбранной схемы отметки нажмите кнопку «Сохранить как», расположенную на одном уровне с полем «Схема».

В открывшемся окне задайте наименование и идентификатор схемы отметки.

Для удаления выбранной схемы из списка «Схема» нажмите кнопку «Удалить», находящуюся справа от этого списка.

Содержимое схемы отметки динамически формируется на основе результата выполнения макроса, при этом:

макрос должен быть статическим (Shared) методом какого-либо класса;
сигнатура макроса должна иметь вид:

Public Class <наименование класса>: Object
    Public Shared Sub <наименование схемы>(<SelectionParam>, <GroupParam>: IDimSelection);
    Begin
        ...
    End Sub <наименование схемы>;
End Class <наименование класса>;

Параметры:
SelectionParam. Отметка измерения, в которой нужно изменить элементы (установить или сбросить отметки);

GroupParam. Группа элементов, в рамках которых будет применяться схема отметки. Если этот параметр равен Null, то обрабатываются все элементы отметки.

При создании и редактировании примитива, использующего для отметки элементов справочника прикладной макрос, будет открыто диалоговое окно «Метод отбора элементов»:

В диалоге отображается список доступных сборок, форм и модулей Fore и Fore.NET. В области «Методы» отображается дерево классов объекта, выбранного в списке репозитория.

В области «Методы» для каждого класса выводятся дочерние элементы (методы), если они соответствуют нужной сигнатуре. Если методов нет, то класс не отображается.

При двойном щелчке по методу происходит его выбор и диалог закрывается.

При нажатии кнопки «ОК» в список примитивов добавляется примитив «Отметить элементы из макроса». Кнопка «ОК» доступна, если:

в списке методов выделен метод;
в списке методов отображается только один метод.
