MapChart

Описание

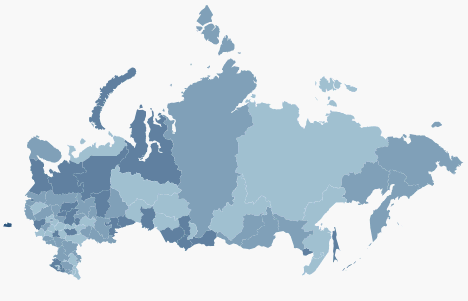

Компонент MapChart предназначен для отображения и настройки карты на SVG-топоснове.

На картах могут быть отображены:

Настройки карты и различные эффекты можно задавать из xml-файла или из API.

Комментарии

Компонент реализован классом MapChart.

Пример

Создание DHTML-карты

Пример создания компонента MapChart

Пример размещения компонентов MapMaster и MapChart

Конструктор

  Имя конструктора Краткое описание
MapChart Конструктор MapChart создает экземпляр компонента MapChart.

Свойства

  Имя свойства Краткое описание
ActiveItems Свойство ActiveItems определяет активные области слоя карты.
AmbientLightValue Свойство AmbientLightValue определяет уровень внешнего освещения карты.
AnimationEnabled Свойство AnimationEnabled управляет разрешением на воспроизведение анимации в карте.
ArrowEffectsMode Свойство ArrowEffectsMode определяет вариант подсветки стрелок карты.
Background Свойство Background устанавливает цвет фона карты.
DirectLightDirection Свойство DirectLightDirection определяет направление внешнего освещения.
DisableVisuals Свойство DisableVisuals отключает отображение всех показателей карты.
Has3DVisualInSettings Свойство Has3DVisualInSettings определяет, прочитаны ли настройки трёхмерной карты из файла или же они заданы программно.
HoveredArrows Свойство HoveredArrows определяет массив стрелок, для которых установлено наведение.
HoveredBars Свойство HoveredBars определяет массив столбиковых показателей, для которых установлено наведение.
HoveredBubbles Свойство HoveredBubbles определяет массив пузырьковых показателей, для которых установлено наведение.
HoveredMarkers Свойство HoveredMarkers определяет массив маркеров, для которых установлено наведение.
HoveredPies Свойство HoveredPies определяет массив круговых показателей, для которых установлено наведение.
InactiveItemsOpacity Свойство InactiveItemsOpacity определяет прозрачность неактивных областей слоя карты.
IsHandCursor Свойство IsHandCursor определяет, отображается ли указатель мыши в режиме «Выбор ссылки» при наведении на область слоя карты.
LastHoveredItem Свойство LastHoveredItem определяет стрелку, область слоя карты или показатель под указателем мыши.
MapGrid Свойство MapGrid устанавливает сетку для карты.
MapMarkers Свойство MapMarkers определяет массив маркеров карты.
MaxScale Свойство MaxScale определяет максимально допустимый масштаб карты.
MiniMap Свойство MiniMap определяет мини-карту.
MiniMapEnabled Свойство MiniMapEnabled определяет признак наличия мини-карты.
MiniMapScale Свойство MiniMapScale определяет масштаб мини-карты.
MinScale Свойство MinScale определяет минимально допустимый масштаб карты.
PixelsPerRadian Свойство PixelsPerRadian определяет количество радиан, соответствующих одному пикселю карты по горизонтали и вертикали.
RenderToCanvas Свойство RenderToCanvas определяет признак того, отрисовываются ли элементы карты на канве в случае, если она доступна.
Scale Свойство Scale устанавливает масштаб для карты.
SelectedArrows Свойство SelectedArrows определяет массив выделенных стрелок.
SelectedBars Свойство SelectedBars определяет массив выделенных столбиковых показателей.
SelectedBubbles Свойство SelectedBubbles определяет массив выделенных пузырьковых показателей.
SelectedMarkers Свойство SelectedMarkers определяет массив выделенных маркеров.
SelectedPies Свойство SelectedPies определяет массив выделенных круговых показателей.
Shape3DOpacity Свойство Shape3DOpacity определяет прозрачность областей слоя трёхмерной карты.
ShapesBorderColor Свойство ShapesBorderColor определяет цвет границ областей слоя карты.
SphereTexture Свойство SphereTexture определяет адрес изображения, используемого в качестве текстуры для топоосновы Sphere.
ToolTipDelay Свойство ToolTipDelay определяет задержку перед отображением всплывающей подсказки.
TopobaseHorizontalAlignment Свойство TopobaseHorizontalAlignment устанавливает тип выравнивания по горизонтали.
TopobaseSize Свойство TopobaseSize определяет размер топоосновы карты.
TopobaseVerticalAlignment Свойство TopobaseVerticalAlignment устанавливает тип выравнивания по вертикали.
TopoBoundingAngles Свойство TopoBoundingAngles определяет прямоугольную область, ограничивающую топооснову карты.
TopoBoundingBox Свойство TopoBoundingBox определяет ограничительный куб топоосновы карты.
TopoNormalization Свойство TopoNormalization определяет настройки геометрический нормализации топоосновы карты.
Type Свойство Type устанавливает технологию отрисовки карты.
UnhoverTimeout Свойство UnhoverTimeout определяет временной период подсвечивания элементов после отмены наведения.
UseItemColorForToolTipBorder Свойство UseItemColorForToolTipBorder определяет, используется ли для задания цвета границы всплывающей подсказки цвет заливки соответствующей области слоя карты.
UseMorphFill Свойство UseMorphFill определяет, будет ли использована градиентная заливка для области слоя карты.
UseSelectOnClick Свойство UseSelectOnClick определяет, разрешено ли выделение области слоя карты при её выборе с помощью указателя мыши.
UseZoomOnWheel Свойство UseZoomOnWheel определяет, будет ли масштабироваться карта  помощью колесика мыши.

Методы

  Имя метода Краткое описание
activateSpectrumLegend Метод activateSpectrumLegend управляет отображением спектральной легенды на карте.
afterGoogleLoad Метод afterGoogleLoad вызывает действия, требующие выполнения после загрузки карты с топоосновой Google.
changeTopobase Метод resumeTimeline меняет топооснову.
clearLastHoveredItem Метод clearLastHoveredItem удаляет информацию о стрелке, области слоя карты или показателе под указателем мыши.
clearLayer Метод clearLayer очищает указанный слой.
clearLayers Метод clearLayers очищает все слои в карте.
clearPaper Метод clearPaper очищает карту.
findValueFormat Метод findValueFormat преобразует формат подписи к интервалам легенды карты в массив форматов значений.
formatValue Метод formatValue форматирует значение в соответствии с указанным форматом.
geoToTopobase Метод geoToTopobase преобразует географические координаты в координаты топоосновы.
getArrowLayer Метод getArrowLayer возвращает слой для стрелок карты.
getBarLayer Метод getBarLayer возвращает слой столбиковых показателей карты.
getBubbleLayer Метод getBubbleLayer возвращает слой пузырьковых показателей карты.
getContentMilestoneLayer Метод getContentMilestoneLayer возвращает содержимое слоя значков для карты.
getDataSource Метод getDataSource возвращает источник данных по его идентификатору.
getFirstVisual Метод getFirstVisual возвращает первый показатель карты.

getGMapDomNode

Метод getGMapDomNode возвращает DOM-элемент топоосновы карты Google.

getGoogleMap

Метод getGoogleMap возвращает топооснову карты Google.

getInstance

Метод getInstance возвращает экземпляр карты.

getLabelColor

Метод getLabelColor возвращает цвет границы подписи данных.

getLabelLayer

Метод getLabelLayer возвращает слой меток карты.

getLayer

Метод getLayer возвращает слой карты по его идентификатору.

getMapGridLayer

Метод getMapGridLayer возвращает слой сетки карты.

getMarkerLayer

Метод getMarkerLayer возвращает слой маркеров карты.

getMilestoneLayer

Метод getMilestoneLayer возвращает слой значков карты.

getPaper

Метод getPaper возвращает область карты.

getPaperArea

Метод getPaperArea возвращает прямоугольник, ограничивающий область карты.

getPieLayer

Метод getPieLayer возвращает слой круговых показателей карты.

getRegionName

Метод getRegionName возвращает имя региона по его идентификатору.

getScaleSettings

Метод getScaleSettings возвращает настройки масштаба карты.

getSelectedShape

Метод getSelectedShape вовзращает область слоя карты по координатам принадлежащей ей точки.

getShape

Метод getShape возвращает область карты по ее идентификатору.

getState

Метод getState возвращает настройки карты.

getToolTipArea

Метод getToolTipArea возвращает область, доступную для отображения всплывающих подсказок.

getToolTipColor

Метод getToolTipColor возвращает цвет границы всплывающей подсказки.

getToolTipLayer

Метод getToolTipLayer возвращает слой всплывающих подсказок для областей слоя карты.

getTopobase

Метод getTopobase возвращает топооснову карты.

getTopobaseLeft

Метод getTopobaseLeft возвращает отступ топоосновы от левой границы карты в пикселях.

getTopobaseTop

Метод getTopobaseTop возвращает отступ топоосновы от верхней границы карты в пикселях.

isLoaded

Метод isLoaded определяет, загружена и отрисована ли карта.

isSomethingSelected

Метод isSomethingSelected определяет, содержатся ли на карте выделенные элементы.

refreshView

Метод refreshView обновляет карту в соответствии с указанными настройками.

requestContentChanged

Метод requestContentChanged вызывает событие ContentChanged.

resumeTimeline

Метод resumeTimeline возобновляет анимацию временной шкалы.

pauseTimeline

Метод pauseTimeline приостанавливает анимацию временной шкалы.

scale

Метод scale увеличивает текущий масштаб.

sceneToScreen

Метод sceneToScreen возвращает оконные координаты точки, соответствующие мировым.

sceneToScreenIfVisible

Метод sceneToScreenIfVisible возвращает оконные координаты точки, соответствующие мировым, при условии, если она является видимой.

setMasterSettings

Метод setMasterSettings применяет указанные настройки карты.

setViewArea

Метод setViewArea устанавливает область просмотра карты.

topobaseToScreen

Метод topobaseToScreen преобразует координаты указанной области топоосновы в экранные координаты.

Событие

   Имя события Краткое описание
ContentChanged Событие ContentChanged наступает после изменения содержимого карты.
Loaded Событие Loaded наступает после загрузки карты.
Refreshed Событие Refreshed наступает после обновления карты.
TimelineStepChanged Событие TimelineStepChanged наступает после изменения шага временной шкалы.
TimelineStepChanging Событие TimelineStepChanging наступает перед изменением шага временной шкалы.
ViewAreaChanged Событие ViewAreaChanged наступает после изменения области просмотра карты.

Свойства, унаследованные от класса Control

  Имя свойства Краткое описание
Anchors Свойство Anchors определяет позицию компонента, размещенного внутри контейнера.
Animation Свойство Animation устанавливает параметры анимации для компонента.
Bottom Свойство Bottom устанавливает отступ снизу при размещении компонента внутри LayoutPanel.
Content Свойство Content устанавливает содержимое компонента.
ContextMenu Свойство ContextMenu устанавливает контекстное меню для компонента.
Data Свойство Data предназначено для хранения любых пользовательских данных.
DataContext Свойство DataContext содержит объект с данными.
Enabled Свойство Enabled устанавливает, является ли компонент доступным для использования.
Height Свойство Height устанавливает высоту компонента.
IsResizable Свойство IsResizable определяет, можно ли изменять размеры компонента.
IsRTL Свойство IsRTL устанавливает направление текста справа налево.
IsVisible Свойство IsVisible определяет, отображается ли компонент.
Left Свойство Left устанавливает отступ слева при размещении компонента внутри GridPanel.
Offset Свойство Offset определяет координаты корневой DOM-вершины элемента управления.
Opacity Свойство Opacity определяет прозрачность компонента.
Parent Свойство Parent определяет родительский компонент элемента управления.
ParentNode Свойство ParentNode устанавливает родительскую DOM-вершину.
ResourceKey Свойство ResourceKey устанавливает ресурсный ключ для компонента.
Right Свойство Right устанавливает отступ справа при размещении компонента внутри LayoutPanel.
Rotate Свойство Rotate устанавливает угол поворота компонента.
ShowToolTip Свойство ShowToolTip определяет, включена ли возможность отображать всплывающую подсказку компонента.
Style Свойство Style устанавливает стиль для компонента.
TabIndex Свойство TabIndex задает последовательность перехода элемента управления внутри контейнера.
Tag Свойство Tag устанавливает JSON-объект, ассоциированный с компонентом.
ToolTip Свойство ToolTip определяет текст всплывающей подсказки компонента.
Top Свойство Top устанавливает отступ сверху при размещении компонента внутри GridPanel.
Value Свойство Value задает значение компоненту.
Width Свойство Width устанавливает ширину компонента.

Методы, унаследованные от класса Control

  Имя метода Краткое описание
Метод addClass добавляет CSS-класс к компоненту.
addEvent Метод addEvent добавляет обработчик события на DOM-вершину.
addEventHandler Метод addEventHandler добавляет обработчик события на DOM-вершину.
addEvents Метод addEvents добавляет массив обработчиков событий на DOM-вершину.
Метод addStateClass добавляет CSS-класс к компоненту и удаляет прежний CSS-класс.
addStyleBySelector Метод addStyleBySelector создает блок со стилем с указанным css-селектором.
Метод addToNode добавляет компонент в указанную вершину.
bindEvents Метод bindEvents подписывает элемент на все стандартные события.
Метод clearStylesCache очищает кэш стилей компонента.
Метод getAnchorFlags возвращает JSON-объект с настройками текущей позиции компонента.
Метод getClass возвращает текущие css-классы компонента.
Метод getCssStyle возвращает стили для указанной вершины.
Метод getDomNode возвращает главную DOM-вершину компонента.
Метод getFocused определяет наличие фокуса у компонента.
getFunctionByName Метод getFunctionByName возвращает функцию по имени.
getIsBinded Метод getIsBinded возвращает признак подписи элемента на события DOM-вершины.
Метод hasClass определяет, задан ли для корневой DOM-вершины элемента управления указанный CSS-класс.
Метод hide скрывает элемент управления.
Метод hideToolTip очищает таймаут появления подсказки и скрывает ее, если она был показана.
Метод isResingNow определяет, изменяются ли в данный момент размеры компонента.
refreshBindingProperty Метод refreshBindingProperty обновляет привязанное свойство по имени.
refreshItemsStyle Метод refreshItemsStyle обновляет CSS-стили дочерних элементов.
refreshStyle Метод refreshStyle обновляет CSS-стили элемента.
Метод removeClass удаляет CSS-класс из компонента.
Метод removeEvent удаляет обработчик события у DOM-вершины.
removeEventHandler Метод removeEventHandler удаляет обработчик события DOM-вершины.
removeFromDOM Метод removeFromDOM удаляет вершину из DOM-структуры.
Метод removeStateClasses удаляет CSS-классы компонента.
Метод setDraggable устанавливает возможность перетаскивания компонента на html-странице.
Метод setFocus устанавливает фокус компонента.
Метод setIsHovered отображает компонент как при наведении на него курсора.
Метод setIsPressed отображает компонент как при клике по нему.
Метод setOpacityIE8 устанавливает значение прозрачности компонента в браузере InternetExplorer 8.
Метод setSize устанавливает размеры компонента.
Метод show отображает элемент управления.
unBindEvents Метод unBindEvents отписывает элемент от всех стандартных событий.
Метод updatePosition корректирует размер и положение при абсолютном позиционировании на основе текущих параметров.
Метод updateSize обновляет размеры компонента подгонке размеров контейнера, в котором находится компонент.

События, унаследованные от класса Control

  Имя события Краткое описание
Drag Событие Drag наступает при нажатии и удерживании клавиши мыши.
DragEnd Событие DragEnd наступает при окончании перетаскивания компонента.
DragStart Событие DragStart наступает, когда начинается перетаскивание компонента.
OnContextMenu Событие OnContextMenu наступает при вызове контекстного меню компонента.
SizeChanged Событие SizeChanged наступает после изменения размеров компонента.
SizeChanging Событие SizeChanging наступает во время изменения размеров компонента.

Свойства, унаследованные от класса Object

  Имя свойства Краткое описание

Id

Свойство Id определяет идентификатор объекта репозитория.

Методы, унаследованные от класса Object

  Имя метода Краткое описание
clone Метод clone создает копию объекта.
dispose Метод dispose уничтожает компонент.
getHashCode Метод getHashCode возвращает хэш-код объекта репозитория.
getSettings Метод getSettings возвращает настройки объекта репозитория.
getTypeName Метод getTypeName возвращает имя типа объекта без пространства имен, к которому он принадлежит.
isEqual Метод isEqual определяет, равен ли заданный объект текущему объекту репозитория.
isLive Метод isLive определяет действительность объекта репозитория.
removeAllEvents Метод removeAllEvents удаляет все обработчики событий объекта по заданному контексту.
setSettings Метод setSettings задает настройки объекта репозитория.
defineProps Метод defineProps создает методы get и set из массива имен для указанного класса.
keys Метод keys возвращает массив названий методов и свойств для указанного объекта.

См. также:

DHTML-компоненты
